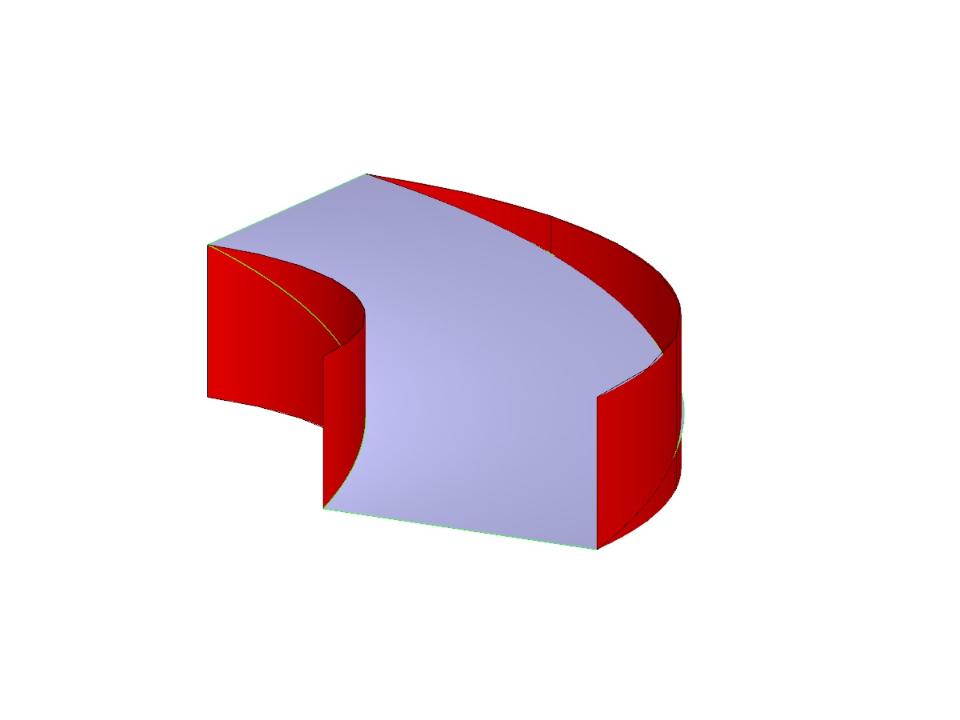

Membrána se napíná pomocí izotropního předpětí mezi dvěma poloměry dvou soustředných válců, které neleží v rovině rovnoběžné se svislou osou. Najděte konečný minimální tvar membrány - takzvaný helikoid a určete plochu povrchu výsledné membrány. K tomu slouží přídavný modul RF-FORM-FINDING. Pružné deformace nejsou v modulu RF-FORM-FINDING ani v analytickém řešení zohledněny, také vlastní tíha je v tomto příkladu zanedbána.
Verifikační příklad 000208 | 1
| Počet uzlů | 32 |
| Počet linií | 15 |
| Počet ploch | 3 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,001 t |
| Rozměry | 1,472 x 1,474 x 0,729 m |
| Verze programu | 5.18.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
