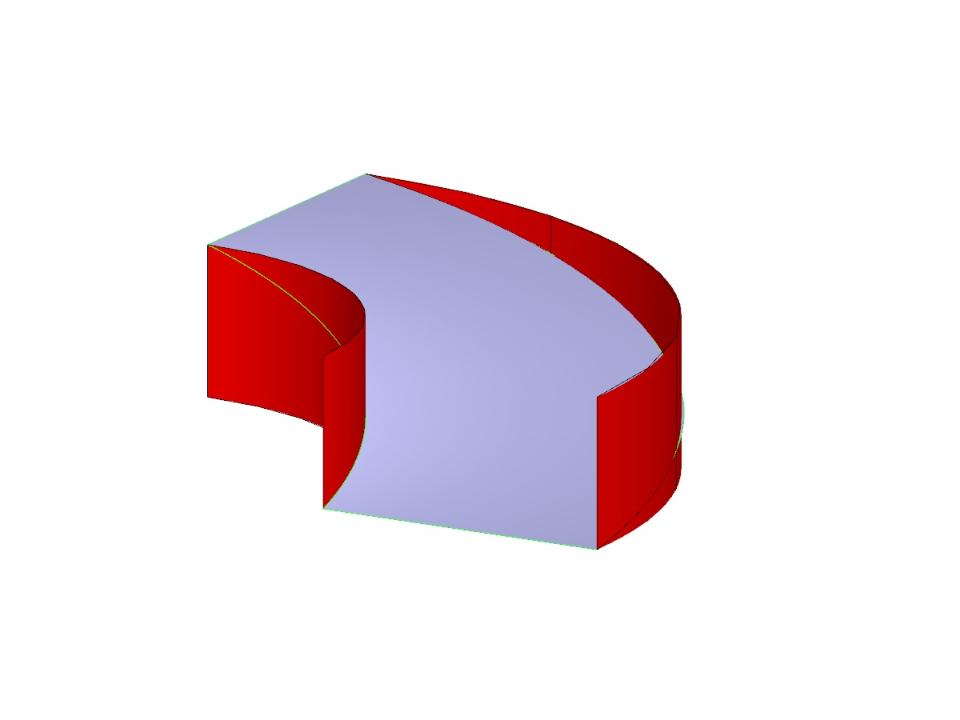

Membrana jest rozciągana za pomocą wstępnego naprężenia izotropowego między dwoma promieniami dwóch koncentrycznych walców, nie leżących w płaszczyźnie równoległej do osi pionowej. Należy znaleźć ostateczny minimalny kształt membrany - tak zwaną helikoidę i określić pole powierzchni membrany wynikowej. Służy do tego dodatkowy moduł RF-FORM-FINDING. Odkształcenia sprężyste są pomijane zarówno w RF-FORM-FINDING, jak i w rozwiązaniu analitycznym, w tym przykładzie również pomijany jest ciężar własny.
Przykład weryfikacji 000208 | 1
| Liczba węzłów | 32 |
| Liczba linii | 15 |
| Liczba powierzchni | 3 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,001 t |
| Wymiarowanie | 1,472 x 1,474 x 0,729 m |
| Wersja programu | 5.18.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
