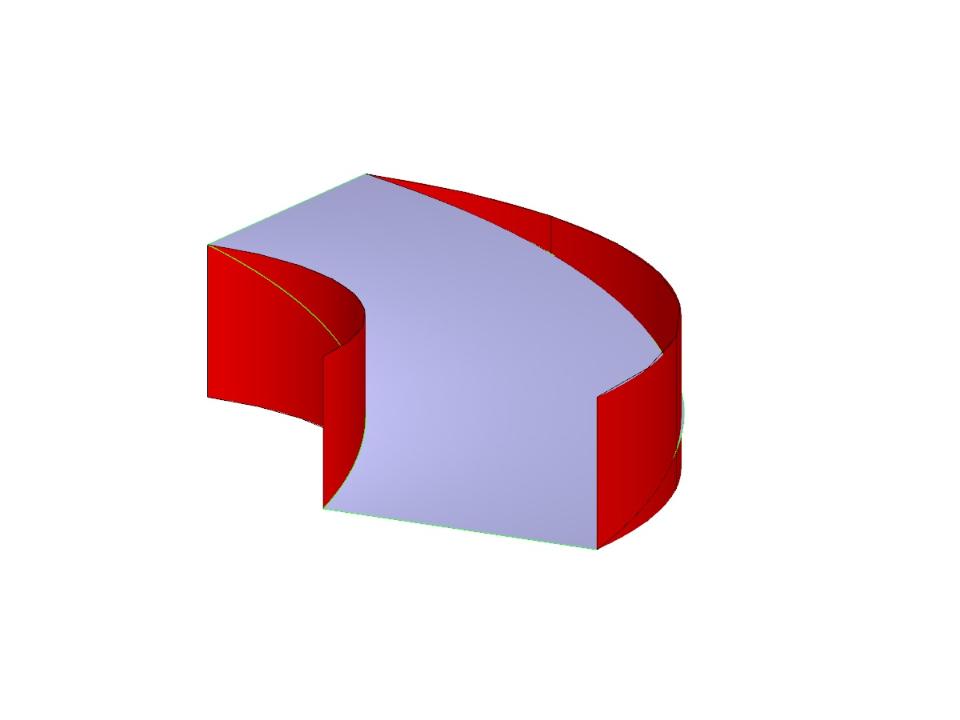

Eine Membran wird anhand isotroper Vorspannung zwischen zwei Radien von zwei konzentrischen Zylindern gedehnt, die nicht in einer Ebene parallel zur vertikalen Achse liegen. Finden Sie ein Helikoid, d.h. die endgültige minimale Form zu dieser Membran und bestimmen Sie die Oberfläche der resultierenden Membran. Hierzu wird das Zusatzmodul RF-FORMFINDUNG verwendet. Elastische Verformungen werden sowohl in RF-FORMFINDUNG als auch bei analytischer Lösung nicht berücksichtigt, wobei das Eigengewicht in diesem Beispiel auch nicht.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Verifikationsbeispiel 000208 | 1

Anzahl Knoten 32
Anzahl Linien 15
Anzahl Flächen 3
Anzahl Lastfälle 1
Gesamtgewicht 0,001 t
Abmessungen 1,472 x 1,474 x 0,729 m
Programmversion 5.18.00

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
