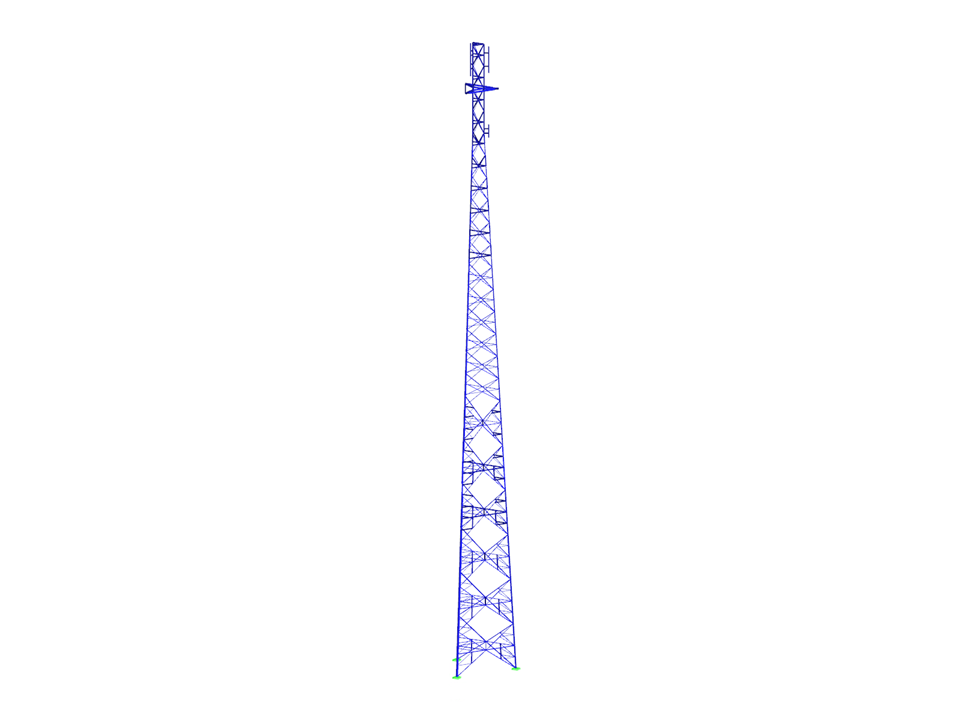

The attached model is a lattice tower with a height of about 230 ft, created in RSTAB 8. The model has been created by using the Tower add-on modules and by using customized user-defined bracing.
Wind loading was created according to EN 1991‑1‑4 without ice (wind speed 130 kph).
Load cases / combination / design conducted as per EN 1993 / CEN
combinations are ULS/ SLS.
Author: Bashar Seraphim
Torre de celosía
| Número de nudos | 380 |
| Número de barras | 915 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 21 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 11.481 t |
| Dimensiones | 7,900 x 6,909 x 70,250 m |
| Versión del programa | 8.27.01 |
