Tour en treillis
Modèle à télécharger
Description

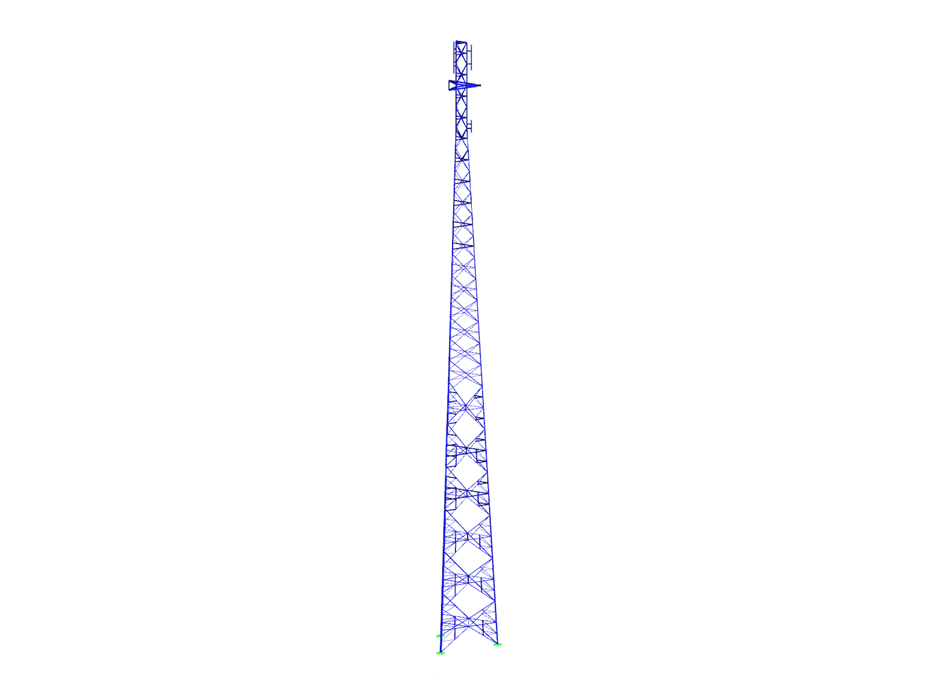

Le modèle ci-joint est un pylône en treillis d'une hauteur d'environ 60 m, créé dans RSTAB 8. Le modèle a été créé à l'aide des modules additionnels Tower et d'un contreventement personnalisé défini par l'utilisateur.
La charge de vent a été créée selon l'EN 1991-1-4 sans givre (vitesse du vent 130 km/h).
Cas de charge/combinaison/vérification selon EN 1993/CEN
les combinaisons sont ELU/ELS.
Auteur : Bachar Séraphin
Mots-clés
Acier Tour Pylône en treillis Ossature en acier Charge de vent Complémentaire
Laissez un commentaire...
Laissez un commentaire...
- Vues 1684x
- Téléchargements 141x
- Mis à jour 12 octobre 2022
- Nombre de nœuds 380
- Nombre de barres 915
- Nombre de cas de charge 7
- Nombre de combinaisons de charges 21
- Nombre de combinaisons de résultats 2
- Poids total 11 481 t
- Cotation fonctionnelle 7,900 x 6,909 x 70,250 m
- Version du logiciel 8.27.01
