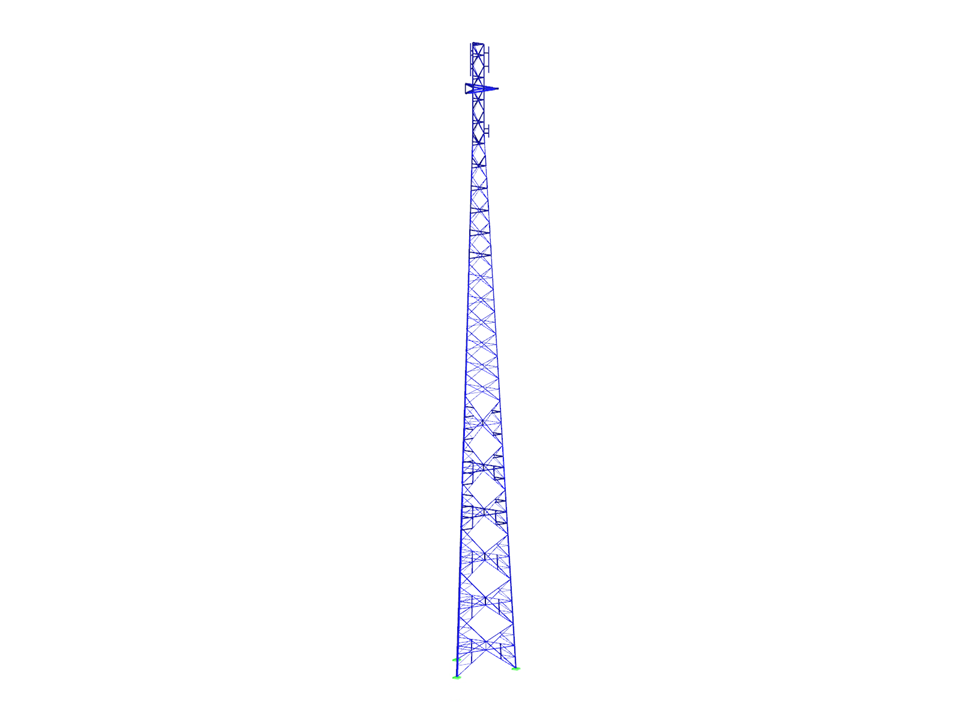

The attached model is a lattice tower with a height of about 230 ft, created in RSTAB 8. The model has been created by using the Tower add-on modules and by using customized user-defined bracing.
Wind loading was created according to EN 1991‑1‑4 without ice (wind speed 130 kph).
Load cases / combination / design conducted as per EN 1993 / CEN
combinations are ULS/ SLS.
Author: Bashar Seraphim
Traliccio
| Numero di nodi | 380 |
| Numero di aste | 915 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 21 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 11,481 t |
| Dimensioni | 7.900 x 6.909 x 70.250 m |
| Versione del programma | 8.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
