The attached model is a lattice tower with a height of about 230 ft, created in RSTAB 8. The model has been created by using the Tower add-on modules and by using customized user-defined bracing.
Wind loading was created according to EN 1991‑1‑4 without ice (wind speed 130 kph).
Load cases / combination / design conducted as per EN 1993 / CEN
combinations are ULS/ SLS.
Author: Bashar Seraphim

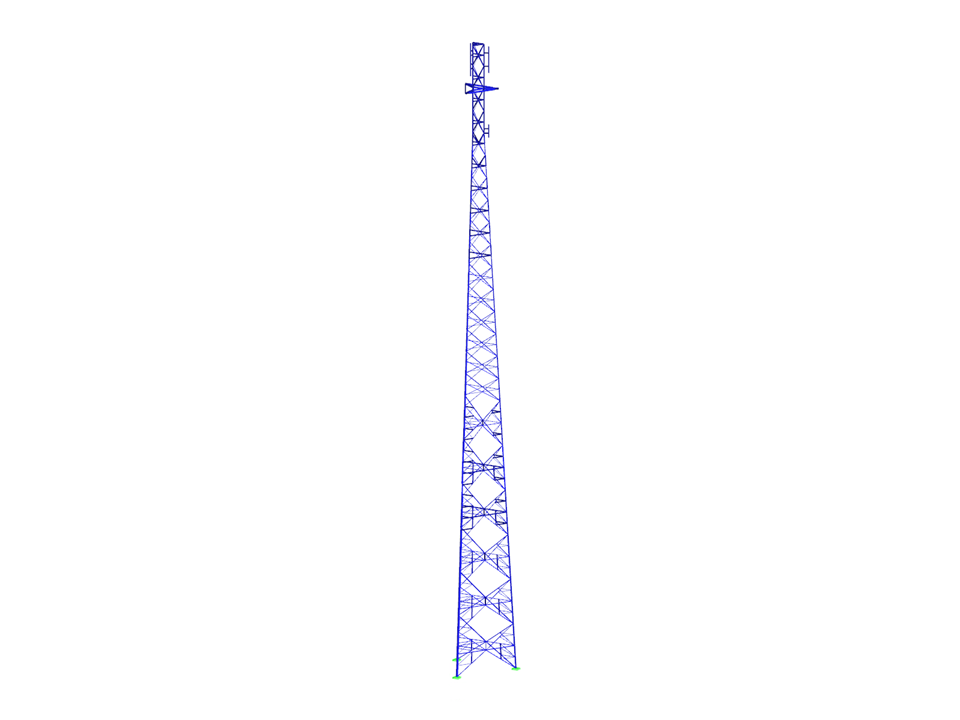

Příhradový stožár
| Počet uzlů | 380 |
| Počet prutů | 915 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 21 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 11,481 t |
| Rozměry | 7,900 x 6,909 x 70,250 m |
| Verze programu | 8.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
