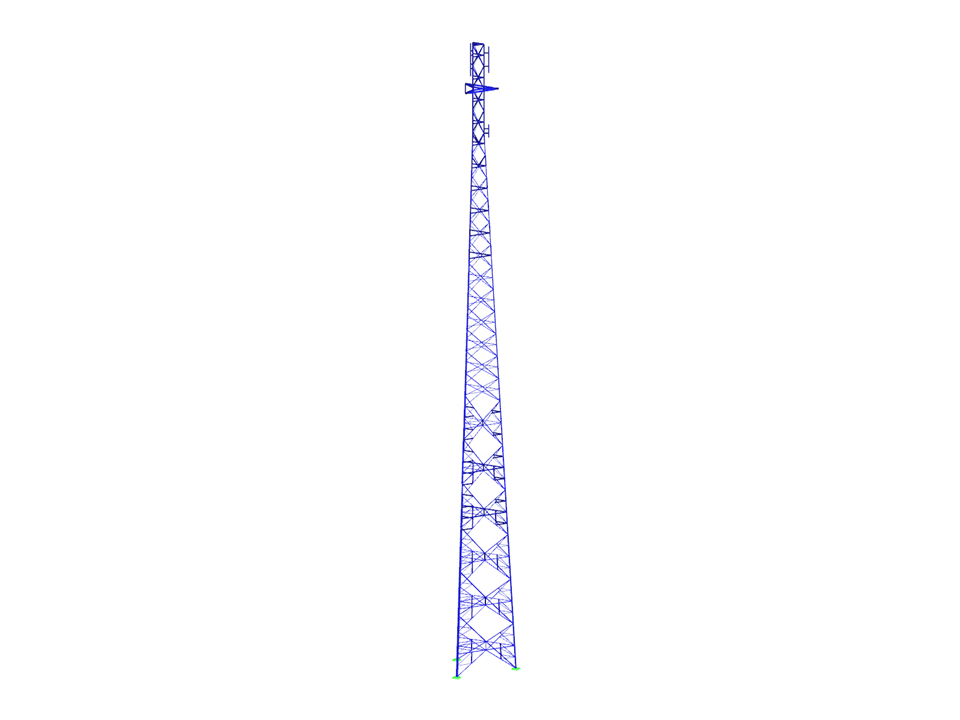

The attached model is a lattice tower with a height of about 230 ft, created in RSTAB 8. The model has been created by using the Tower add-on modules and by using customized user-defined bracing.
Wind loading was created according to EN 1991‑1‑4 without ice (wind speed 130 kph).
Load cases / combination / design conducted as per EN 1993 / CEN
combinations are ULS/ SLS.
Author: Bashar Seraphim
Wieża kratowa
Liczba węzłów | 380 |
Liczba prętów | 915 |
Ilość przypadków obciążenia | 7 |
Ilość KO | 21 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 11,481 t |
Wymiarowanie | 7,900 x 6,909 x 70,250 m |
Wersja programu | 8.27.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
