Parametrización de la geometría de un pórtico de acero con una viga en celosía con un número variable de montantes y diagonales.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

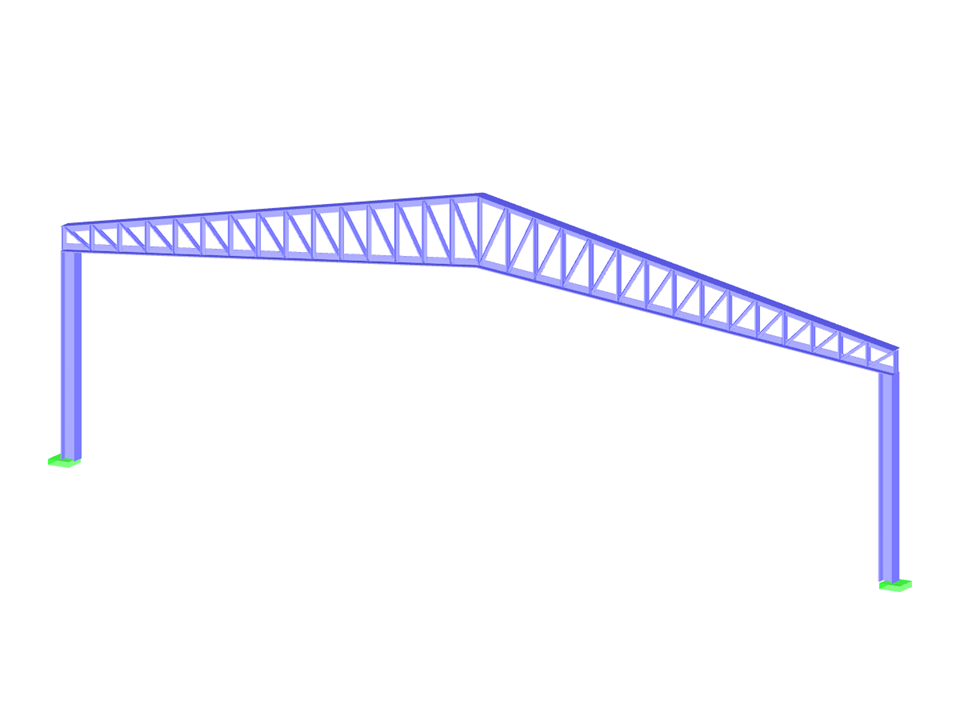

Portal con viga de celosía
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 64 |
| Número de líneas | 67 |
| Número de barras | 67 |
| Peso completo | 4.960 t |
| Dimensiones | 20,129 x 0,129 x 7,064 m |
| Versión del programa | 5.29.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
