Paramétrage de la géométrie d'un portique en acier avec une poutre en treillis avec un nombre variable de montants et de diagonales.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

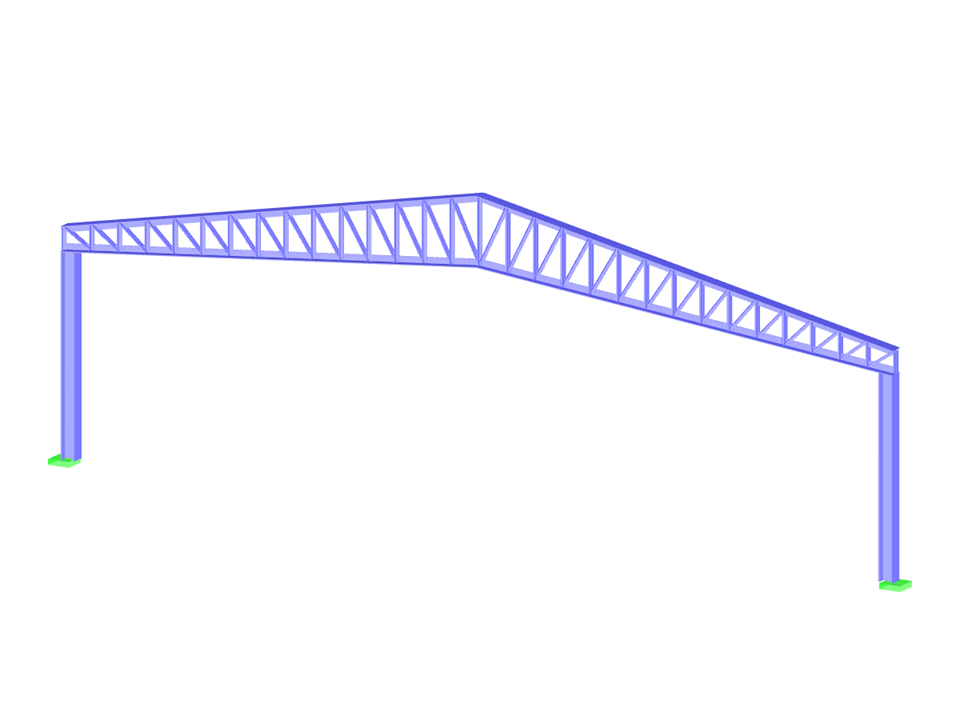

Portail avec poutre en treillis
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 64 |
| Nombre de lignes | 67 |
| Nombre de barres | 67 |
| Poids total | 4,960 t |
| Cotation fonctionnelle | 20,129 x 0,129 x 7,064 m |
| Version du logiciel | 5.29.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
