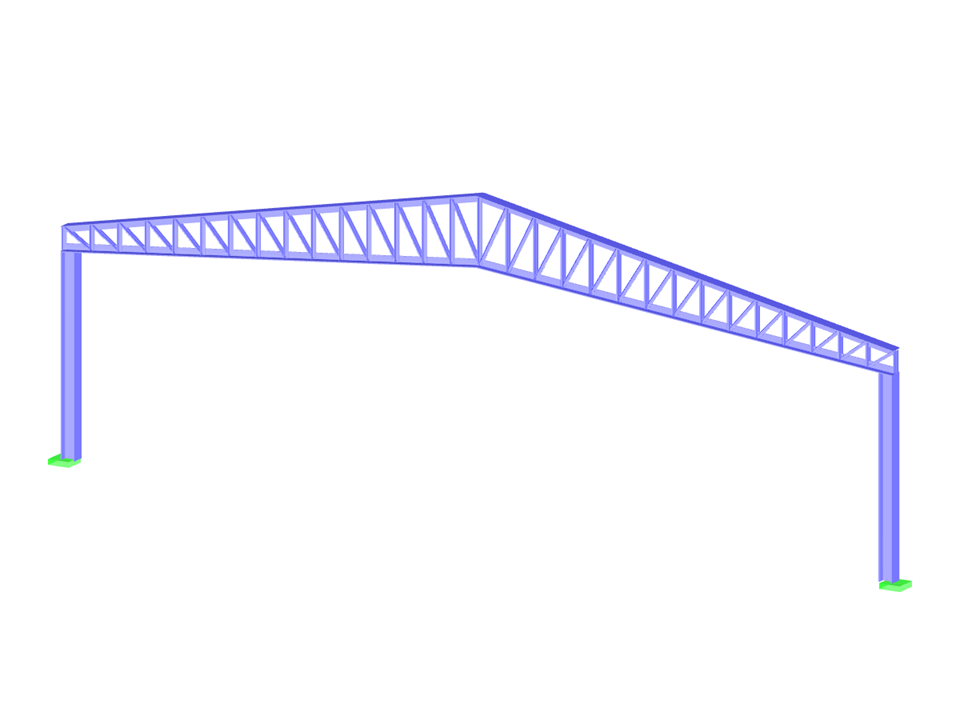

Parametrizzazione della geometria di un telaio a portale in acciaio con una trave reticolare con un numero variabile di montanti e diagonali.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Portale con travi reticolari
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 64 |
| Numero di linee | 67 |
| Numero di aste | 67 |
| Peso totale | 4,960 t |
| Dimensioni | 20.129 x 0.129 x 7.064 m |
| Versione del programma | 5.29.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
