Parametrizace geometrie ocelového portálového rámu s příhradovým nosníkem s proměnným počtem sloupů a diagonál.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

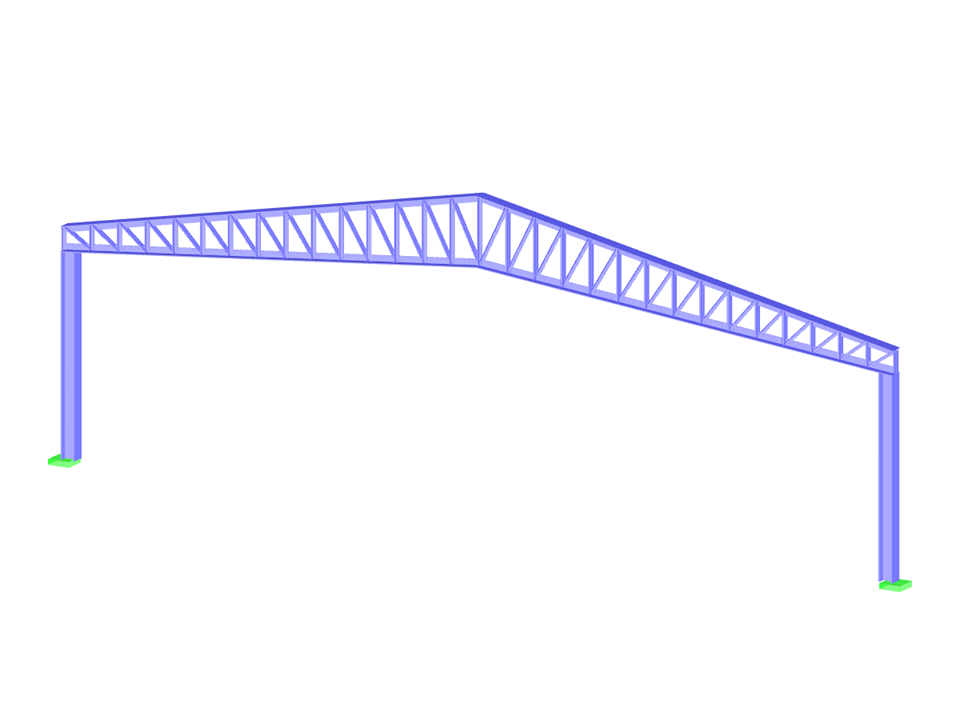

Portál s příhradovým nosníkem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 64 |
| Počet linií | 67 |
| Počet prutů | 67 |
| Celková hmotnost | 4,960 t |
| Rozměry | 20,129 x 0,129 x 7,064 m |
| Verze programu | 5.29.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
