Parametryzacja geometrii stalowej ramy portalowej z dźwigarem kratowym o zmiennej liczbie słupków i przekątnych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

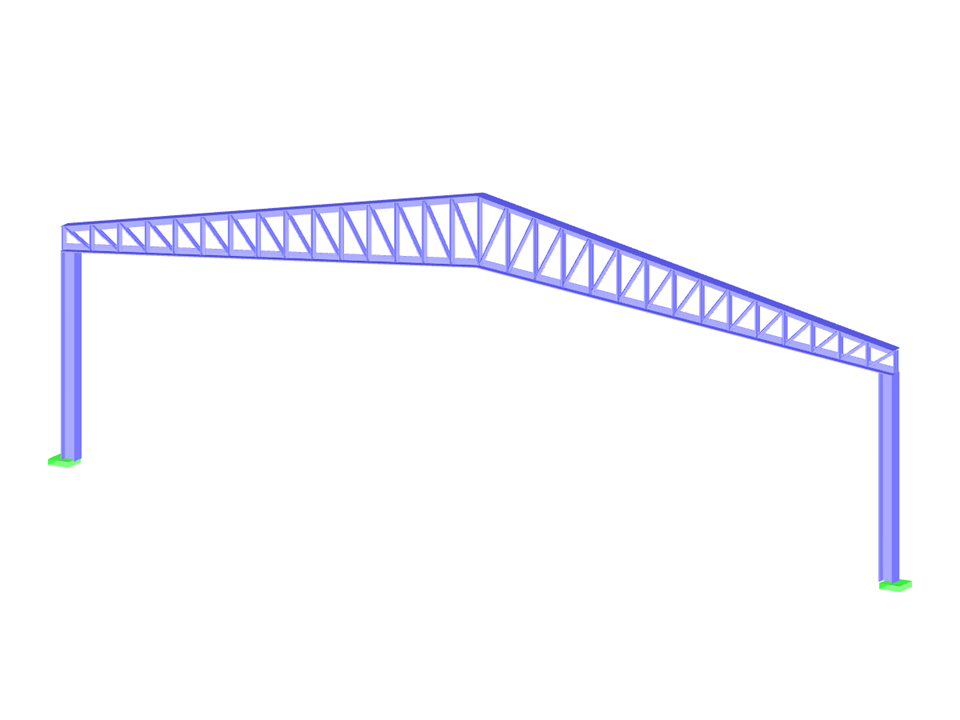

Portal z dźwigarem kratowym
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 64 |
| Liczba linii | 67 |
| Liczba prętów | 67 |
| Ciężar całkowity | 4,960 t |
| Wymiarowanie | 20,129 x 0,129 x 7,064 m |
| Wersja programu | 5.29.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
