Manual en línea de RFEM | Superficies

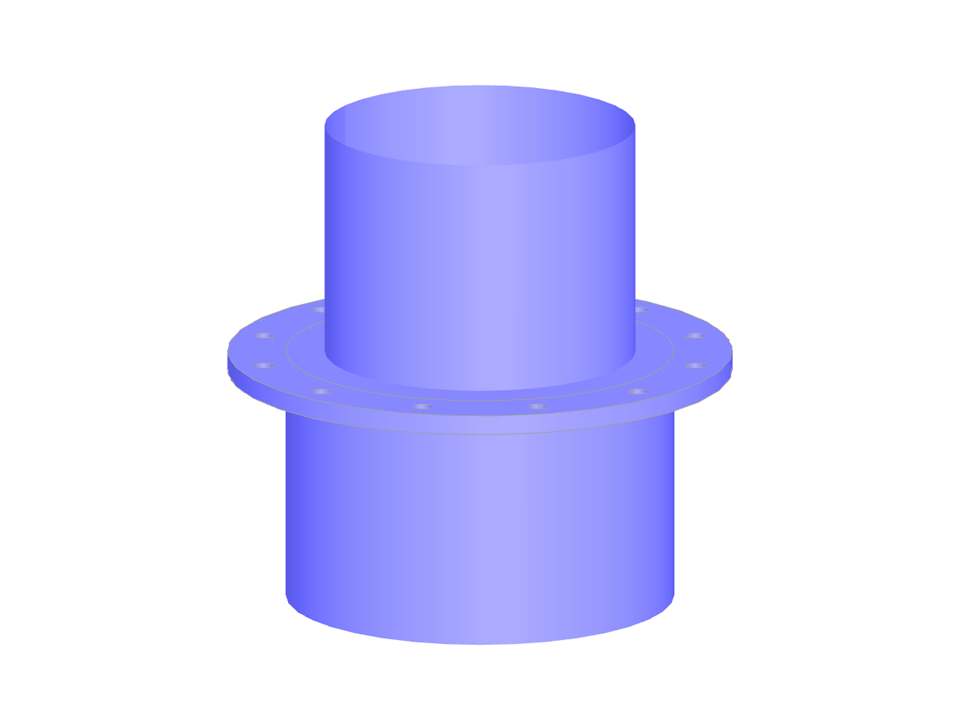

Parametrización de la geometría de una conexión de dos pilares de acero de sección circular con secciones de diferentes diámetros a través de un ala con doce pernos de conexión.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Unión de pilar
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 117 |
| Número de líneas | 59 |
| Número de barras | 12 |
| Número de superficies | 43 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.754 t |
| Dimensiones | 2,375 x 2,368 x 1,994 m |
| Versión del programa | 5.26.02 |
