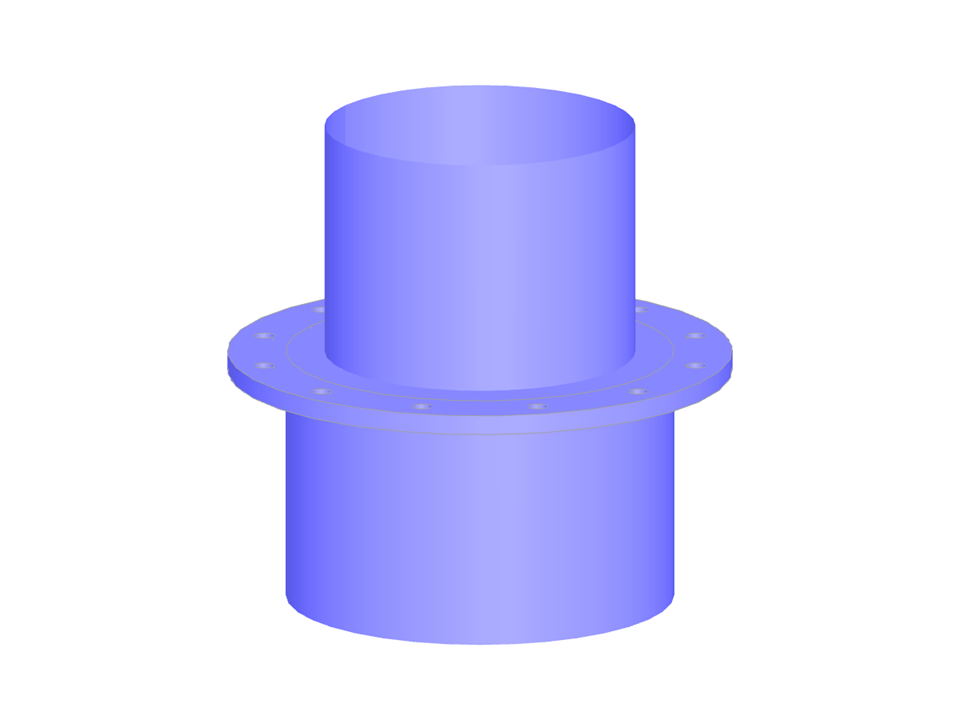

Paramétrage de la géométrie d'un assemblage de deux poteaux en acier à section circulaire avec des sections de diamètres différents via une semelle avec douze boulons de connexion.
Un modèle créé par les ingénieurs de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Assemblage de poteau
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 117 |
| Nombre de lignes | 59 |
| Nombre de barres | 12 |
| Nombre de surfaces | 43 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,754 t |
| Cotation fonctionnelle | 2,375 x 2,368 x 1,994 m |
| Version du logiciel | 5.26.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
