Instrukcja online programu RFEM | Powierzchnie

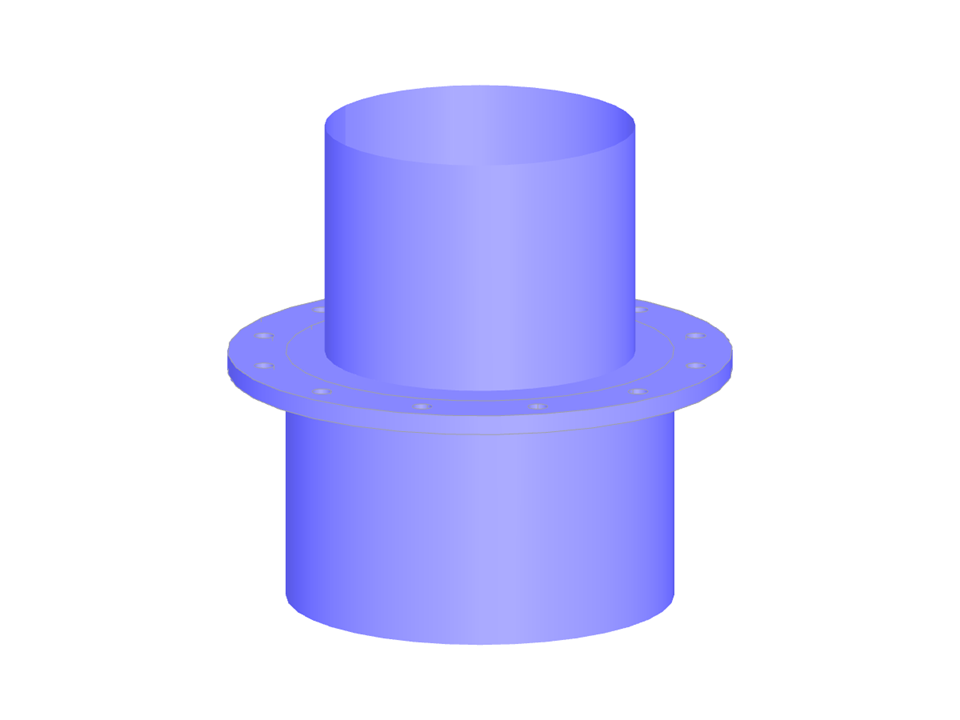

Parametryzacja geometrii połączenia dwóch stalowych słupów o przekroju okrągłym z przekrojami o różnych średnicach poprzez pas z dwunastoma śrubami łączącymi.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie słupa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 117 |
| Liczba linii | 59 |
| Liczba prętów | 12 |
| Liczba powierzchni | 43 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,754 t |
| Wymiarowanie | 2,375 x 2,368 x 1,994 m |
| Wersja programu | 5.26.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
