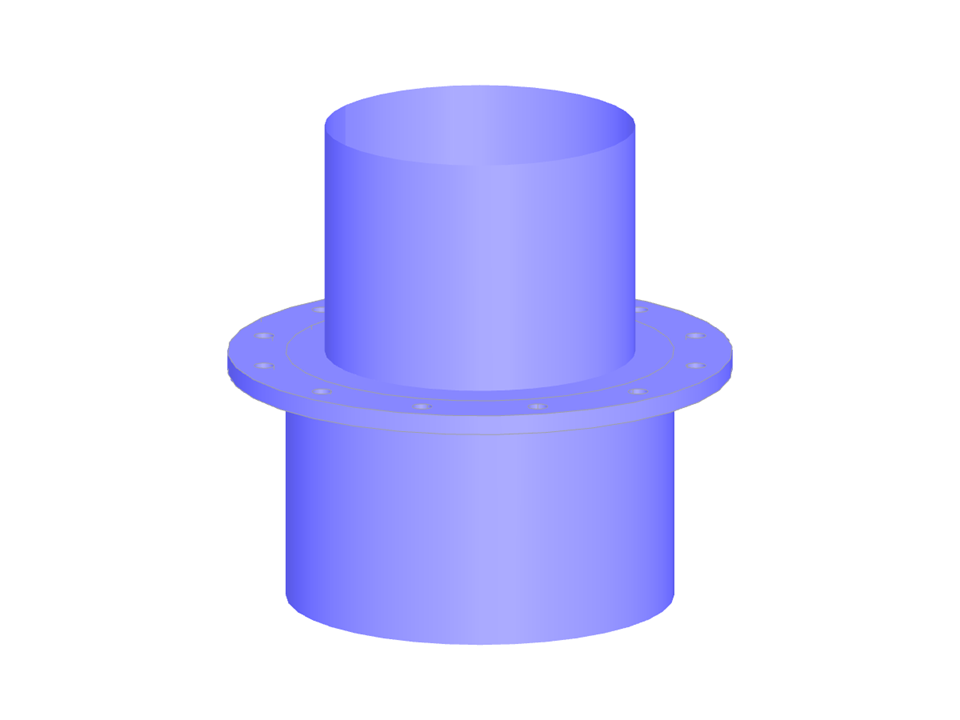

Parametrizzazione della geometria di un collegamento di due colonne in acciaio a sezione circolare con sezioni di diverso diametro attraverso un'ala con dodici bulloni di collegamento.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Giunto di colonna
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 117 |
| Numero di linee | 59 |
| Numero di aste | 12 |
| Numero di superfici | 43 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,754 t |
| Dimensioni | 2.375 x 2.368 x 1.994 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
