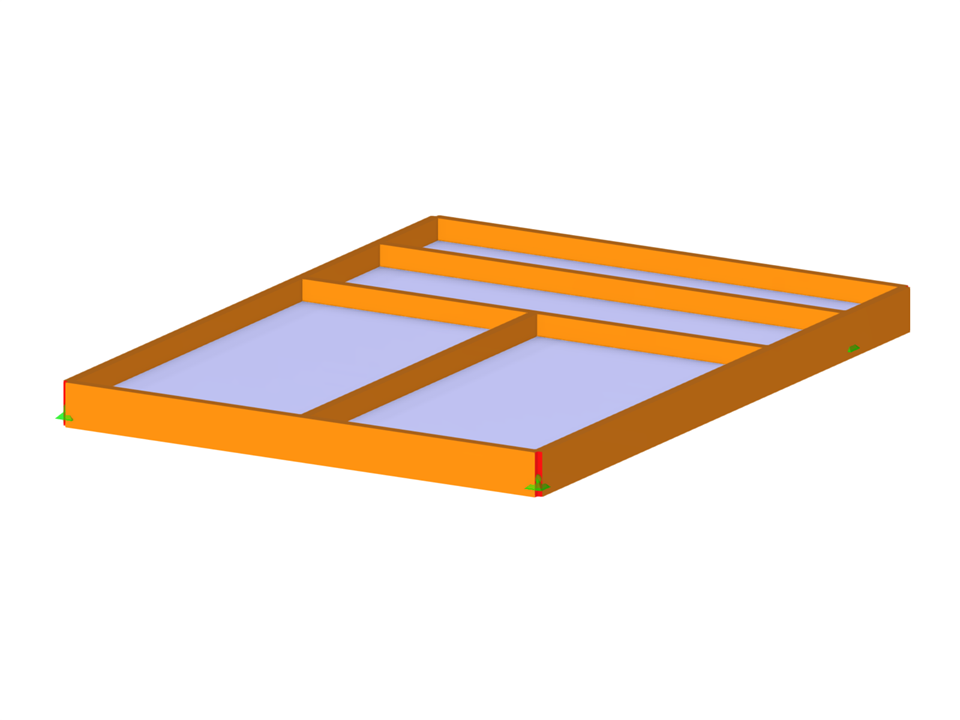

Techo con liberaciones de línea
Techo con liberaciones de línea
| Número de nudos | 11 |
| Número de líneas | 17 |
| Número de barras | 13 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 4.497 t |
| Dimensiones | 7,000 x 0,000 x 9,500 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
