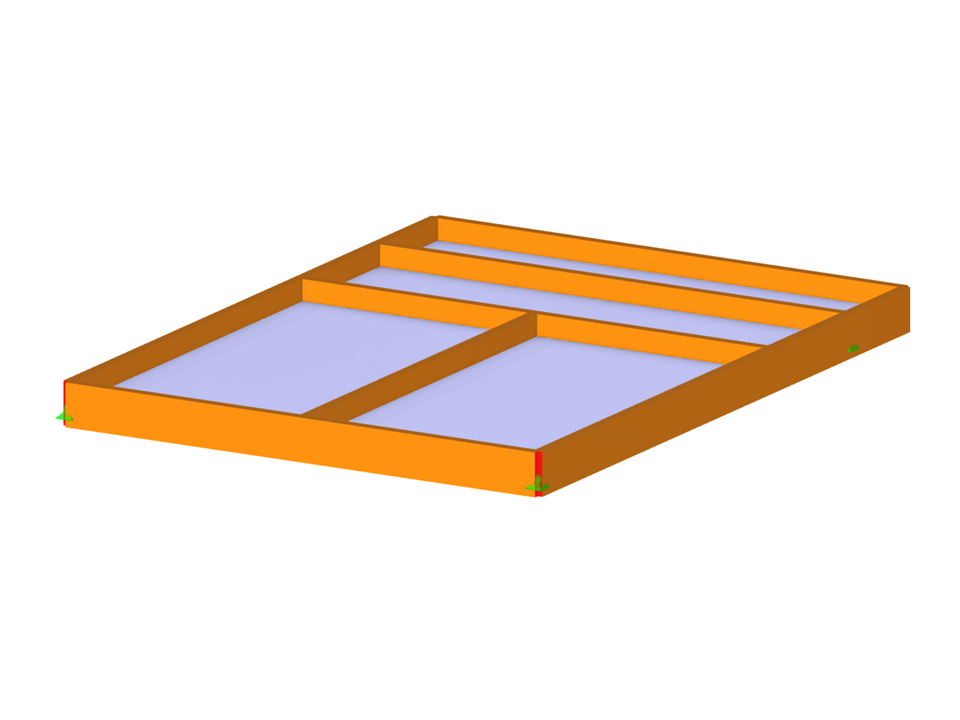

Strop s liniovými uvolněními
Strop s liniovými uvolněními
| Počet uzlů | 11 |
| Počet linií | 17 |
| Počet prutů | 13 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,497 t |
| Rozměry | 7,000 x 0,000 x 9,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
