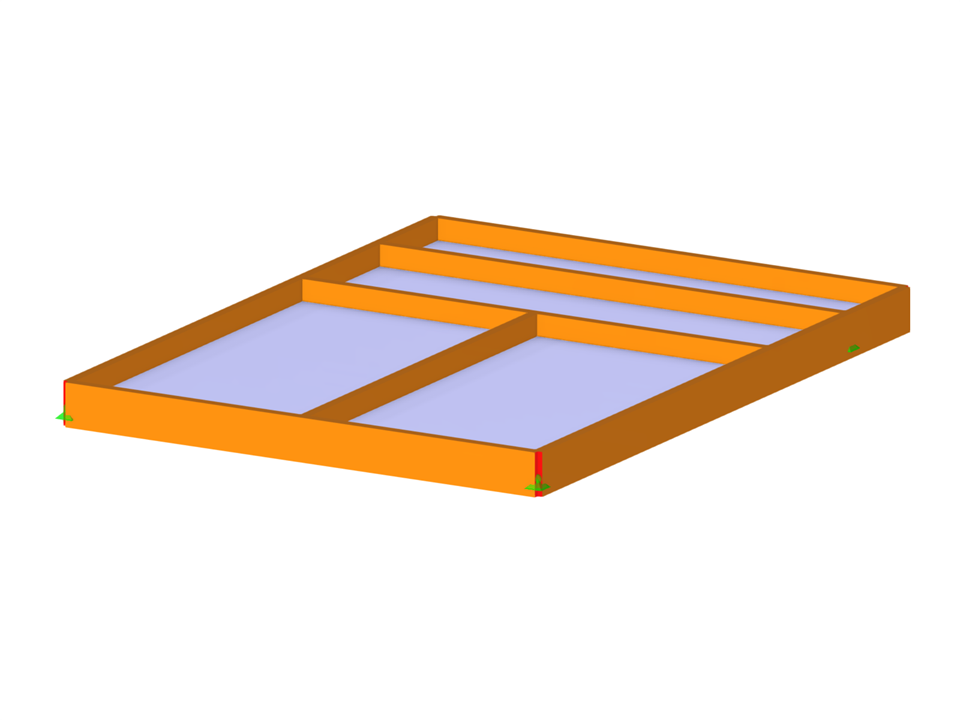

Plafond avec des libérations linéiques
Plafond avec des libérations linéiques
| Nombre de nœuds | 11 |
| Nombre de lignes | 17 |
| Nombre de barres | 13 |
| Nombre de surfaces | 4 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 4,497 t |
| Cotation fonctionnelle | 7,000 x 0,000 x 9,500 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
