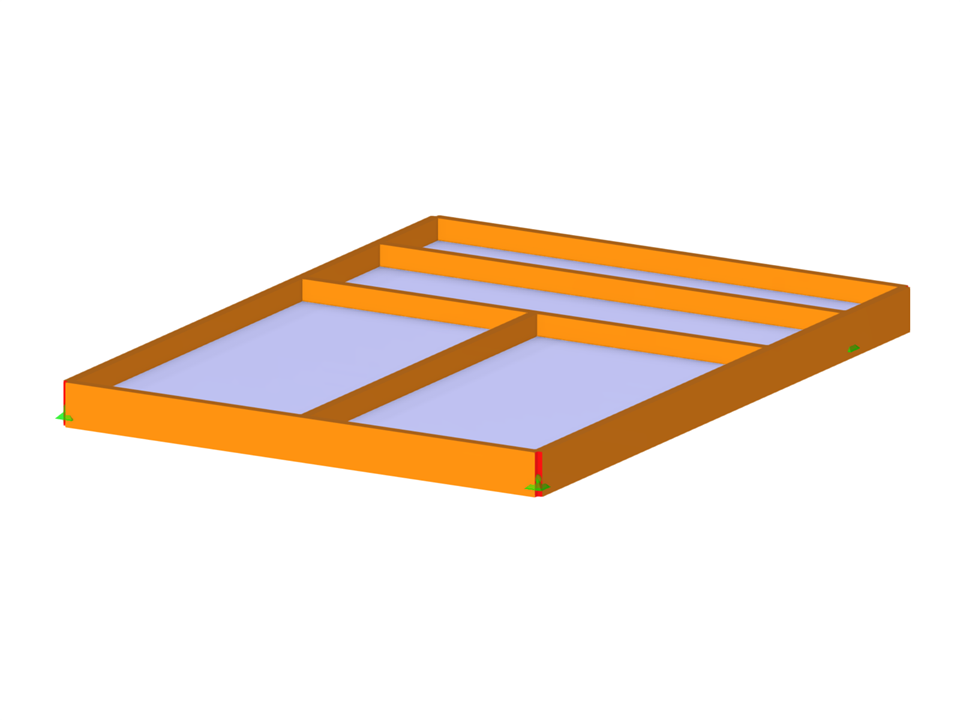

Soffitto con svincoli lineari
Soffitto con svincoli lineari
| Numero di nodi | 11 |
| Numero di linee | 17 |
| Numero di aste | 13 |
| Numero di superfici | 4 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,497 t |
| Dimensioni | 7.000 x 0.000 x 9.500 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
