Cálculo

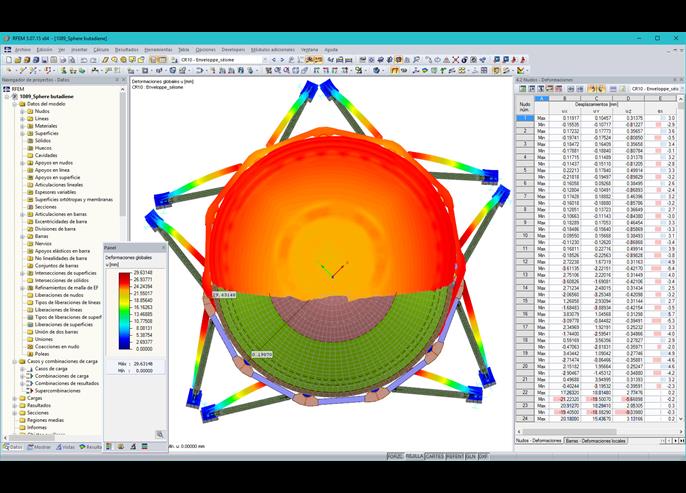

Los tanques de almacenamiento existentes se han sometido a análisis sísmico para cumplir con la normativa francesa "Instalaciones Clasificadas para la Protección del Medio Ambiente (ICPE)". Inicialmente, las esferas se diseñaron según el código sísmico francés PS92, utilizando el espectro de respuesta específico del sitio. Sin embargo, el Eurocódigo 8 y el Decreto de 4 de octubre de 2010 han redefinido el espectro de cálculo, especificando las reglas sísmicas para instalaciones clasificadas como de riesgo. Somit war eine Neuberechnung des Tanks notwendig.Estructura y modelado

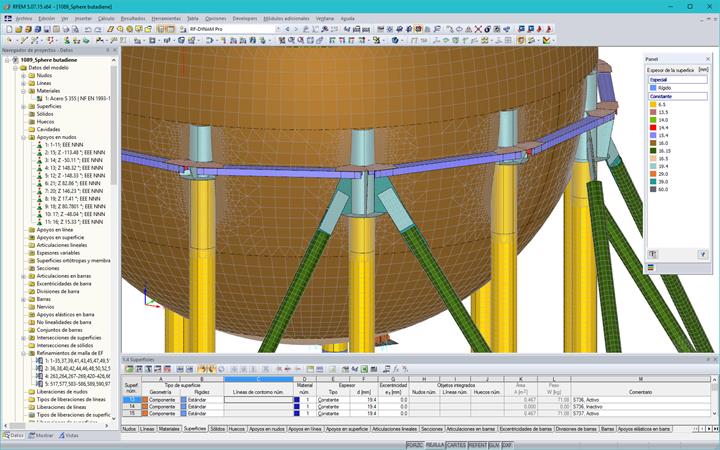

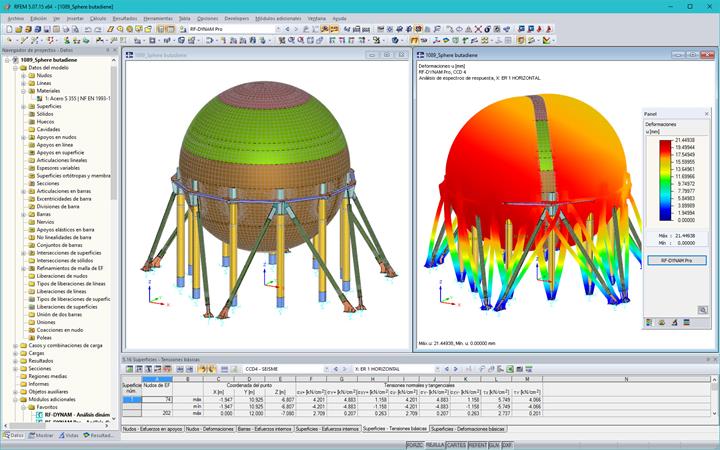

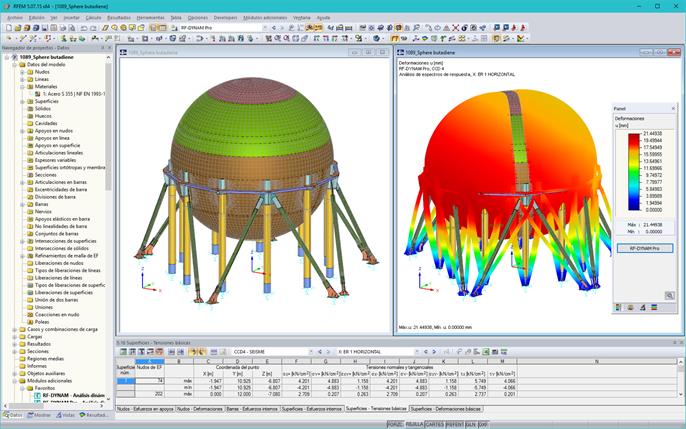

La esfera de almacenamiento está apoyada por once pilares de acero soldados alrededor de la envolvente de la estructura. Los pilares están interconectados por un anillo circunferencial atornillado. Los arriostramientos aseguran una mayor estabilidad horizontal de la esfera de almacenamiento en casos de cargas de viento y sísmicas.Für die statische und dynamische Berechnung wurde ein 3D-Modell mit der FEM-Statiksoftware RFEM erstellt. Todos los componentes se introdujeron como elementos de superficie (envolvente esférica, pilares, anillo circunferencial, arriostramientos, cartelas de refuerzo, placas de anclaje y otros componentes). La interacción suelo-estructura se tuvo en cuenta mediante el uso de apoyos elásticos, transfiriendo la rigidez de las cimentaciones profundas en cada dirección espacial.
| Oficina de ingeniería | Cedeti ingénierie Hœrdt, Francia www.cedeti-ingenierie.com |
