Sphère de stockage de butadiène à La Wantzenau, France

Le butadiène est un élément essentiel dans la production de caoutchouc nitrile. Il est stocké à l'état liquide dans des sphères de stockage.

Calcul

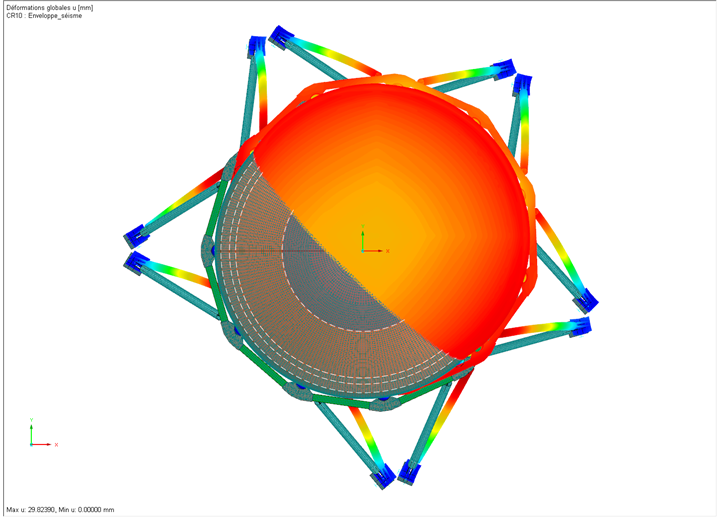

Les réservoirs de stockage existants ont été soumis à des analyses sismiques afin de respecter la réglementation française des «Installations Classées pour la Protection de l'Environnement (ICPE)». Dans un premier temps, les sphères ont été calculées selon le code sismique français PS92, en utilisant le spectre de réponse propre au site. Cependant, l'Eurocode 8 et l'arrêté du 4 octobre 2010 ont redéfini le spectre de calcul en précisant les règles sismiques pour les installations classées à risque. Somit war eine Neuberechnung des Tanks notwendig.

Structure et modélisation

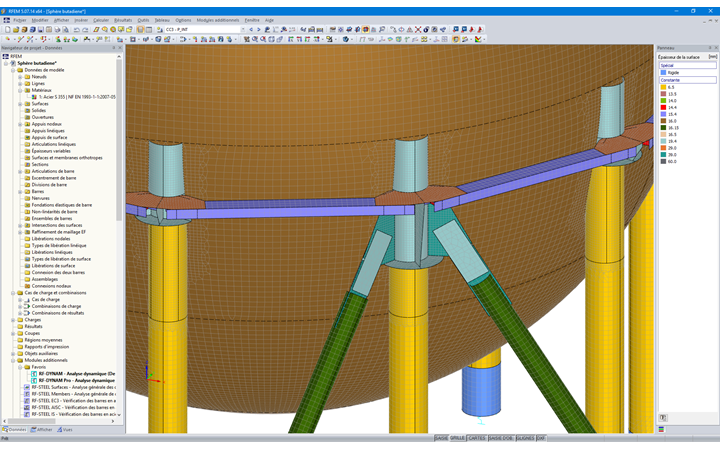

La sphère de stockage est supportée par onze poteaux en acier soudés autour de l'enveloppe de la structure. Les poteaux sont reliés entre eux par un anneau circonférentiel boulonné. Les contreventements assurent une stabilité horizontale accrue de la sphère de stockage en cas de charges de vent et sismiques.

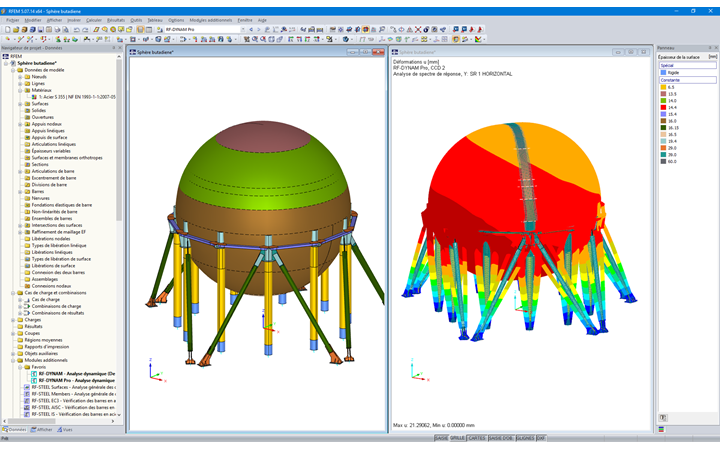

Für die statische und dynamische Berechnung wurde ein 3D-Modell mit der FEM-Statiksoftware RFEM erstellt. Tous les composants ont été entrés comme éléments de surface (enveloppe sphérique, poteaux, anneau circonférentiel, contreventements, plaques de gousset, plaques d'ancrage et autres composants). L'interaction sol-structure a été prise en compte à l'aide d'appuis élastiques, transférant la rigidité des fondations profondes dans chaque direction spatiale.
