Serbatoi sferici per butadiene a La Wantzenau, in Francia

Il butadiene è un elemento essenziale nella produzione della gomma nitrilica. È immagazzinato allo stato liquido in sfere di stoccaggio.

calcolo

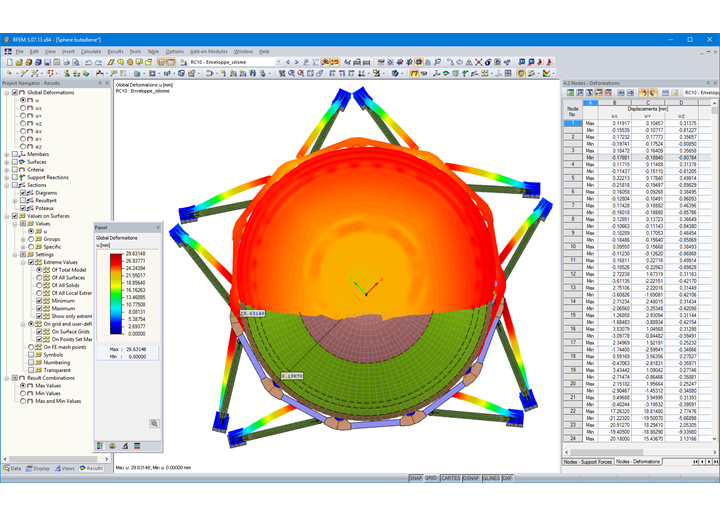

I serbatoi di stoccaggio esistenti sono stati sottoposti ad analisi sismica per ottemperare alla normativa francese “Impianti classificati per la protezione dell'ambiente (ICPE)”. Inizialmente, le sfere sono state progettate secondo il codice sismico francese PS92, utilizzando lo spettro di risposta sito -specifico. Tuttavia, l'Eurocodice 8 e il Decreto del 4 ottobre 2010 hanno ridefinito lo spettro di progetto, specificando le regole sismiche per gli impianti classificati a rischio. Pertanto, è stata necessaria una nuova analisi della sfera di butadiene.

Struttura e modellazione

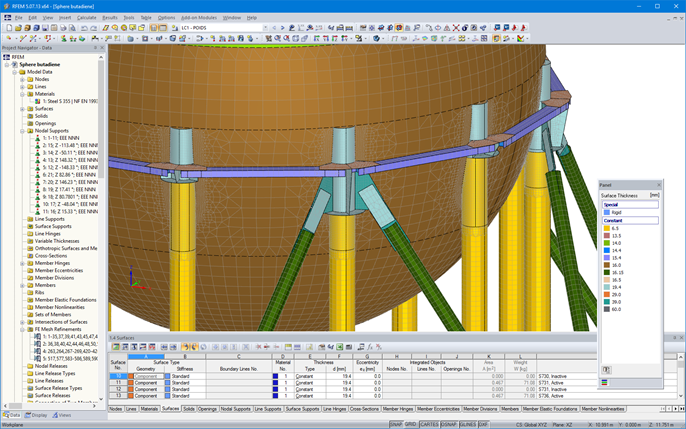

La sfera di stoccaggio è supportata da undici colonne in acciaio saldate attorno all'involucro della struttura. Le colonne sono collegate tra loro da un anello circonferenziale imbullonato. I controventi garantiscono una maggiore stabilità orizzontale della sfera di stoccaggio in caso di carichi del vento e sismici.

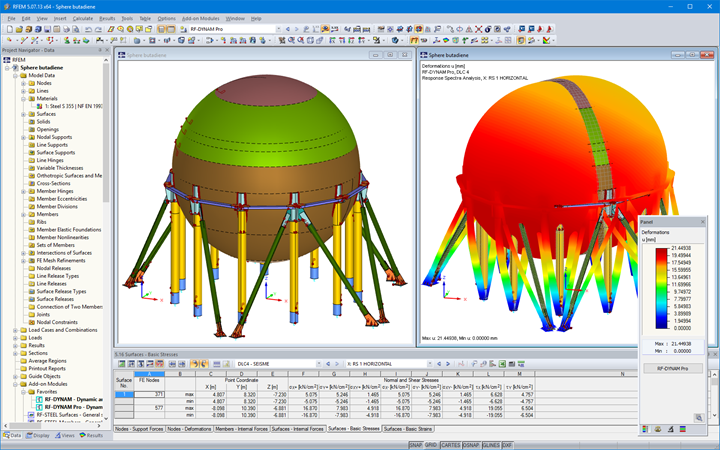

Un modello 3D è stato creato nel software di ingegneria strutturale RFEM. Tutti i componenti sono stati inseriti come elementi di superficie (inviluppo sferico, colonne, anello circonferenziale, controventi, fazzoletti di rinforzo, piastre di ancoraggio e altri componenti). L'interazione terreno-struttura è stata presa in considerazione utilizzando supporti elastici, trasferendo la rigidezza delle fondazioni profonde in ogni direzione spaziale.
