Cubierta de tela tensada de una pista de tenis en Belin-Béliet, Francia
Proyecto de cliente
-
01
Imagen - El modelo de la cubierta de la pista tenis en RFEM (© ACS Production)
-
01

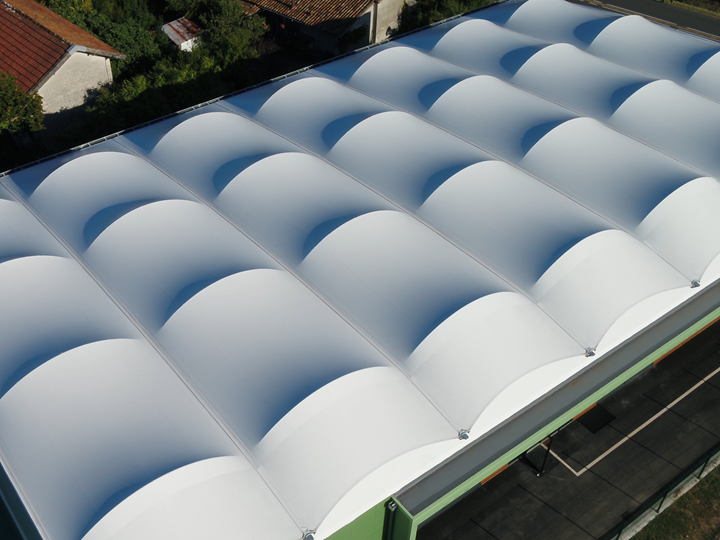

Imagen - Vista aérea de la pista de tenis en Belin-Béliet (© ACS Production)
-
01
Imagen - Cubierta de la pista de tenis de tela tensada (© ACS Production)
-
01
Imagen - Cubierta de tela tensada de una pista de tenis en Belin-Béliet, Francia
-
02
Imagen - Vista aérea de la pista de tenis en Belin-Béliet (© ACS Production)
-
02
Imagen - El modelo de la cubierta de la pista tenis en RFEM (© ACS Production)
-
02
Imagen - Cubierta de la pista de tenis de tela tensada (© ACS Production)
-
02
Imagen - Cubierta de tela tensada de una pista de tenis en Belin-Béliet, Francia
-
03
Imagen - Cubierta de la pista de tenis de tela tensada (© ACS Production)
-
03
Imagen - El modelo de la cubierta de la pista tenis en RFEM (© ACS Production)
-
03
Imagen - Vista aérea de la pista de tenis en Belin-Béliet (© ACS Production)
-
03
Imagen - Cubierta de tela tensada de una pista de tenis en Belin-Béliet, Francia
-
04
Imagen - Cubierta de tela tensada de una pista de tenis en Belin-Béliet, Francia
-
04
Imagen - El modelo de la cubierta de la pista tenis en RFEM (© ACS Production)
-
04
Imagen - Vista aérea de la pista de tenis en Belin-Béliet (© ACS Production)
-
04
Imagen - Cubierta de la pista de tenis de tela tensada (© ACS Production)
Fundado en 1976, el club de tenis del municipio de Belin-Béliet (Gironde, Francia) completó una nueva pista de tenis cubierta en julio de 2019. Este proyecto fue posible gracias a un subsidio proporcionado por la Federación Francesa de Tenis junto con el apoyo del municipio.
| Inversor |
Club de tenis Belin-Béliet, Francia www.tennis-belinbeliet.fr |
| Dirección de obra | Agence d'architecture Bruno Amblard, Saint-Magne, Francia |
| Concepto y realización |
ACS Production, Montoir de Bretagne, Francia www.acs-production.com |
Modelo
El diseño estructural de la cubierta de tela tensada de esta sala se confió a la empresa ACS Production. Este cliente de Dlubal es conocido internacionalmente por su experiencia en el campo de la arquitectura textil (edificios deportivos, gradas de estadios, piscinas, patios de colegio, refugios, toldos, pasajes cubiertos, cubiertas tensadas, revestimientos de fachadas, etc.).Detalles técnicos del proyecto
La obra consiste en una cubierta textil con doble curvatura inversa soportada sobre una subestructura de arco de madera. La membrana de la cubierta tiene un módulo separado para cada panel. La tela está insertada en perfiles de aluminio que se unen a los cabios de madera. El tensado está realizado mediante los arcos de tracción metálicos y un cable en un extremo. Las membranas de la fachada son continuas y fijas en los perfiles ranurados de placas en su periferia y en las aletas antidesplazamiento en los postes intermedios.Ubicación del proyecto
Rue du StadePalabras clave
ACS Production Cubierta Membrana búsqueda de forma
