Dach membranowy nad kortem tenisowym w Belin-Béliet, Francja
Projekt klienta

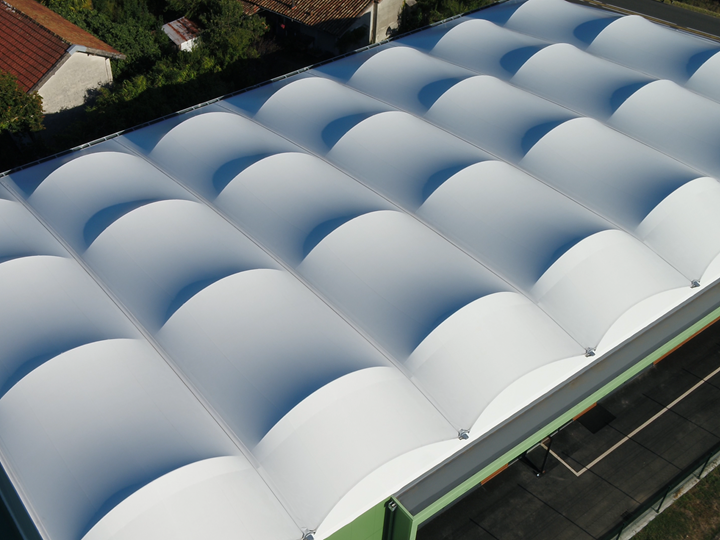

Miejski klub tenisowy Belin-Béliet (departament Gironde), założony w 1976 r., zbudował nową halę tenisową w lipcu 2019 r. Projekt ten był możliwy dzięki dotacji Francuskiej Federacji Tenisa, przy wsparciu władz lokalnych.
| Klient |
Klub tenisowy Belin-Béliet, Francja www.tennis-belinbeliet.fr |
| Zarządzanie budową | Biuro architektoniczne Bruno Amblard, Saint-Magne, Francja |
| Koncepcja i realizacja |
ACS Production, Montoir de Bretagne, Francja www.acs-production.com |

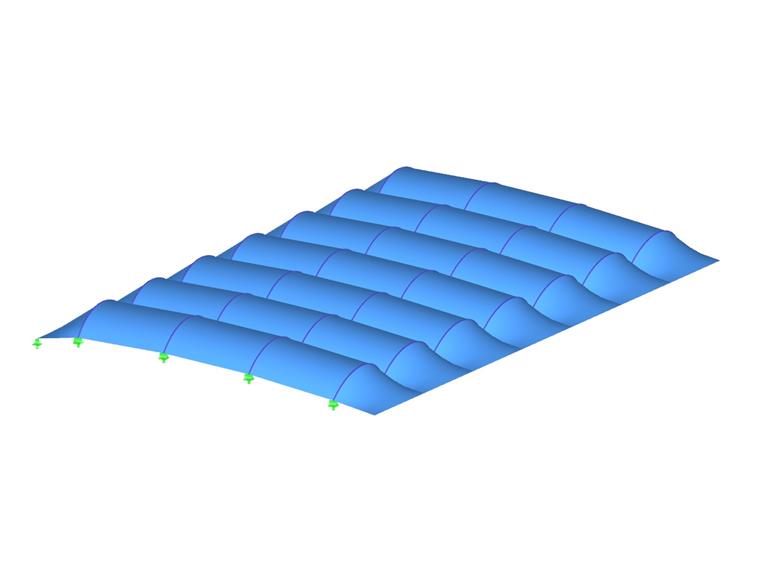

Model
Firma ACS Production przeprowadziła analizę i obliczenia konstrukcji zadaszenia membranowego. Ten klient Dlubal Software ma światową renomę w dziedzinie tekstyliów technicznych (budynki sportowe, trybuny stadionowe, baseny, szkolne place zabaw, zadaszenia, markizy, zadaszone przejścia, sufity napinane, okładziny elewacji itp.)Szczegóły projektu technicznego

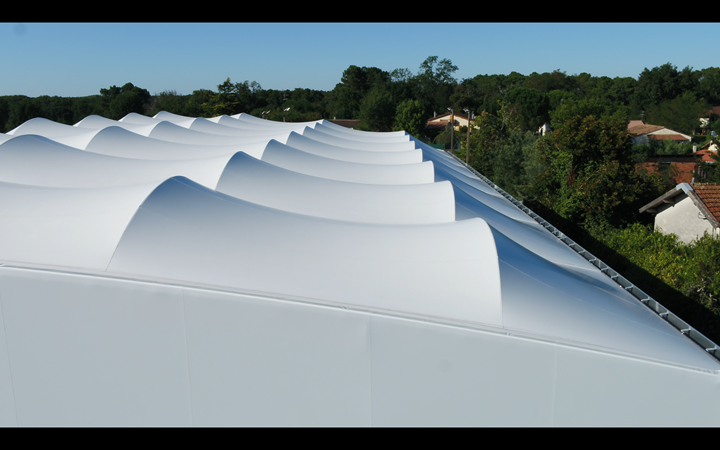

Dach składa się z tekstylnego poszycia o podwójnej krzywiźnie, podpartego na drewnianej łukowej podkonstrukcji. Membrana dachowa posiada osobny moduł dla każdego układu konstrukcji wsporczej. Materiał wpięty jest w aluminiowe przekroje, które zostały następnie zamocowane do drewnianych krokwi. Tkanina została napięta za pomocą metalowych łuków naprężających i liny na jednym z ich końców. Membrany elewacji są ciągłe i mocowane na swoim obwodzie w płytowych profilach rowkowych. Poszycie jest też zamocowane do słupów pośrednich, co ma zapobiegać jego przesunięciu.Lokalizacja projektu
Rue du StadeSłowa kluczowe
ACS Production zestaw stropowy Membrana wyszukiwanie kształtu
