Costruzione della membrana a trazione della copertura del campo da tennis a Belin-Béliet, Francia
Progetto cliente
-
01

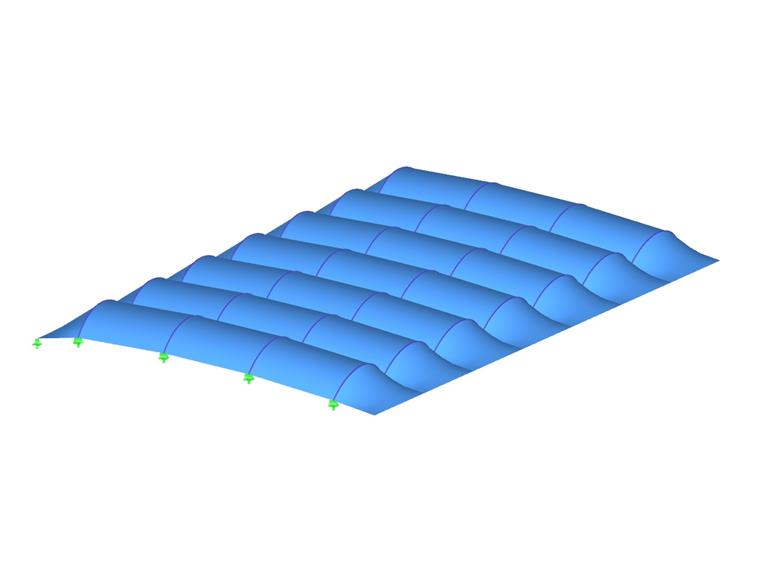

Immagine - Modello della copertura del campo da tennis in RFEM (© ACS Production)
-
01
Immagine - Vista dall'alto del campo da tennis a Belin-Béliet (© ACS Production)
-
01

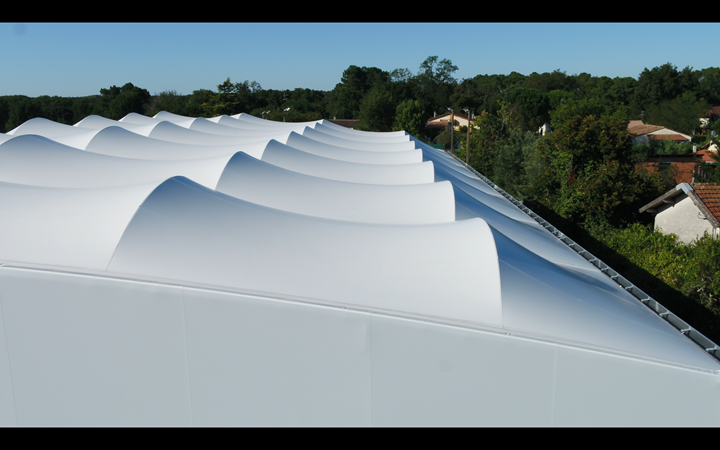

Immagine - Copertura del campo da tennis a membrana trazione (© ACS Production)
-
01
Immagine - Costruzione della membrana a trazione della copertura del campo da tennis a Belin-Béliet, Francia
-
02
Immagine - Vista dall'alto del campo da tennis a Belin-Béliet (© ACS Production)
-
02
Immagine - Modello della copertura del campo da tennis in RFEM (© ACS Production)
-
02
Immagine - Copertura del campo da tennis a membrana trazione (© ACS Production)
-
02
Immagine - Costruzione della membrana a trazione della copertura del campo da tennis a Belin-Béliet, Francia
-
03
Immagine - Copertura del campo da tennis a membrana trazione (© ACS Production)
-
03
Immagine - Modello della copertura del campo da tennis in RFEM (© ACS Production)
-
03
Immagine - Vista dall'alto del campo da tennis a Belin-Béliet (© ACS Production)
-
03
Immagine - Costruzione della membrana a trazione della copertura del campo da tennis a Belin-Béliet, Francia
-
04
Immagine - Costruzione della membrana a trazione della copertura del campo da tennis a Belin-Béliet, Francia
-
04
Immagine - Modello della copertura del campo da tennis in RFEM (© ACS Production)
-
04
Immagine - Vista dall'alto del campo da tennis a Belin-Béliet (© ACS Production)
-
04
Immagine - Copertura del campo da tennis a membrana trazione (© ACS Production)
Il club di tennis comunale Belin-Béliet (dipartimento della Gironda), fondato nel 1976, ha completato un nuovo campo da tennis a luglio 2019. Questo progetto è stato reso possibile grazie a una sovvenzione della Federazione francese di tennis insieme al sostegno del comune.
| Committente |
Tennis club Belin-Béliet, Francia www.tennis-belinbeliet.fr |
| Gestione della costruzione: | Studio di architettura Bruno Amblard, Saint-Magne, Francia |
| Progettazione e realizzazione |
ACS Production, Montoir de Bretagne, Francia www.acs-production.com |
Modello
ACS Production era responsabile della progettazione strutturale della copertura in tela tesa. Il cliente Dlubal è noto a livello internazionale per la sua esperienza nel campo dell'architettura tessile (edifici sportivi, tribune per campi sportivi, piscine, cortili scolastici, pensiline, tende da sole, passaggi coperti, soffitti tesi, rivestimenti di facciate, ecc.).Dettagli tecnici del progetto
L'intero copertura è costituito da una copertura tessile a doppia curvatura tesa su una struttura ad arco in legno. La membrana della copertura ha un modulo separato per ogni pannello. Il tessuto è inserito in sezioni di alluminio che sono ulteriormente fissate alle travi di legno. La trazione è eseguita utilizzando archi di tensione in metallo e da un fune ad un'estremità. Le membrane continue della facciata sono fissate al perimetro in sezioni scanalate a forma di piastra e la tela è fissata alle colonne intermedie per impedire lo spostamento.Posizione del progetto
Rue du StadeParole chiave
ACS Production Copertura Membrana cercando la forma
