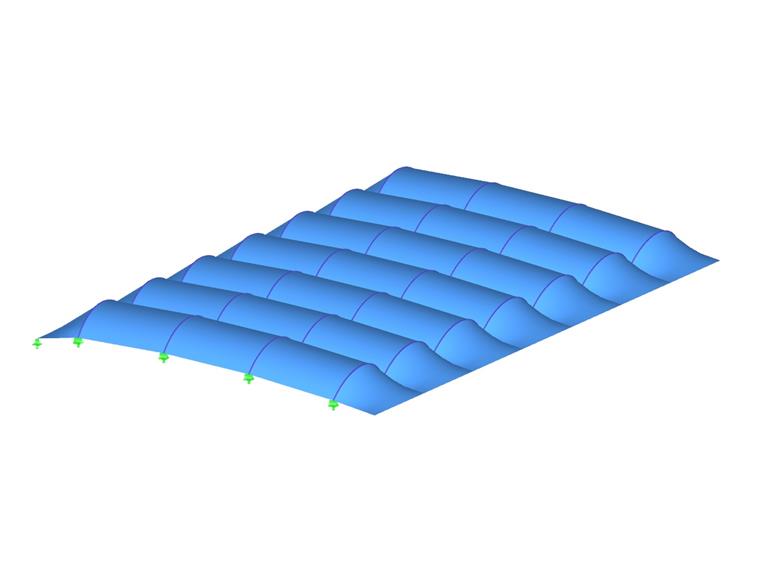

Gespanntes Membrandach eines Tennisplatzes in Belin-Béliet, Frankreich

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Dieser Beitrag wurde von Google Translator übersetzt

Originaltext ansehen

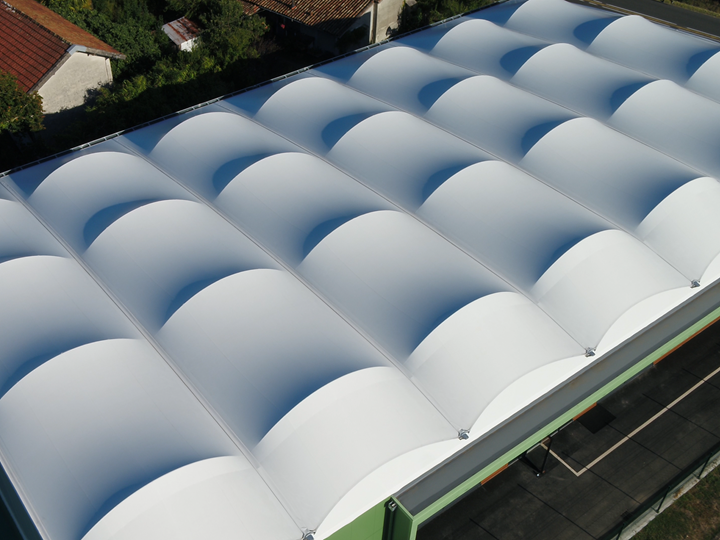

Der 1976 gegründete Tennisclub der Gemeinde Belin-Béliet (Département Gironde) hat seit Juli 2019 eine brandneue Tennishalle. Dieses Projekt wurde dank einer Subvention des französischen Tennisverbandes und der Unterstützung der Gemeinde ermöglicht.

Bauherr Tennisclub Belin-Béliet, Frankreich
www.tennis-belinbeliet.fr
Bauleitung Architekturbüro Bruno Amblard, Saint-Magne, Frankreich
Konzeption und Umsetzung ACS Production, Montoir de Bretagne, Frankreich
www.acs-production.com

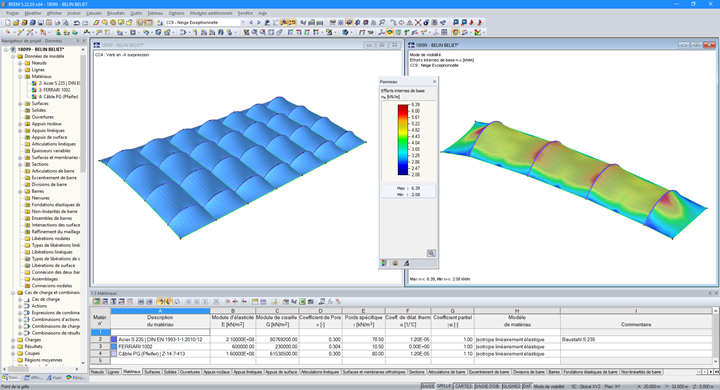

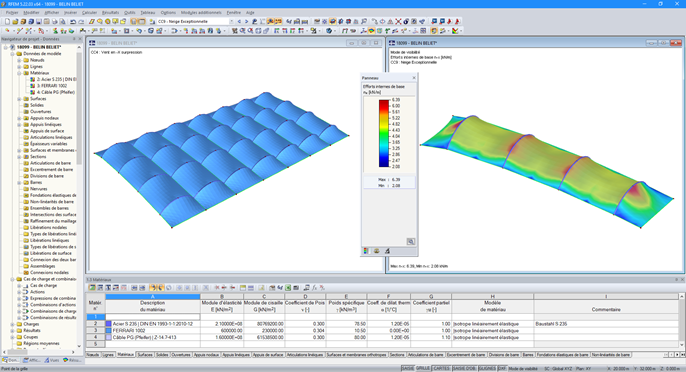

Modell

ACS Production wurde mit dem Entwurf des gespannten Segeltuchdaches beauftragt. Der Dlubal-Kunde ist international bekannt für seine Expertise auf dem Gebiet der textilen Architektur (Sportbauten, Stadiontribünen, Schwimmbäder, Schulhöfe, Überdachungen, Markisen, überdachte Passagen, Spanndecken, Fassadenverkleidungen etc.).

Technische Details des Projekts

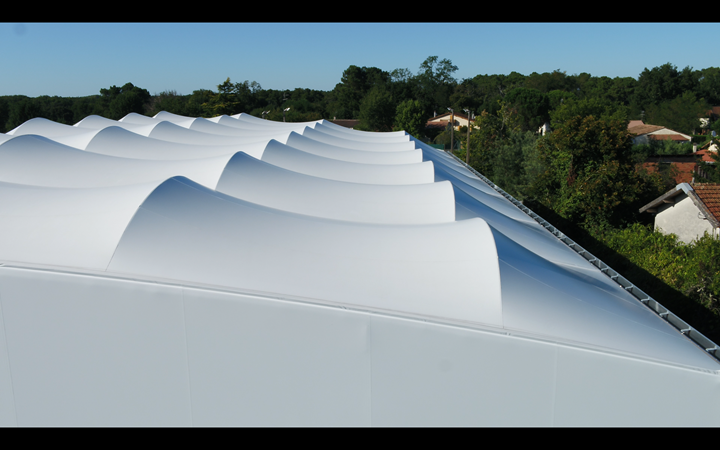

Die Überdachung besteht aus einem textilen Bezug mit doppelter Krümmung, die auf einem Bogen und einem Tragwerk aus Holz aufliegt. Die Dachmembran besteht je Feld aus einem eigenständigen Modul. Das Gewebe ist in Aluminiumprofile gesteckt, die auf den Holzsparren befestigt sind. Das Spannen erfolgt über die metallischen Spannbögen und ein Seil an einem Ende. Die Membranen der Fassade sind durchlaufend und an ihrem Umfang in plättchenförmigen Rillenprofilen befestigt und die Planen zur Verhinderung einer Verschiebung sind an den Zwischenstützen fixiert.

Projekt-Standort

Rue du Stade
33830 Belin-Béliet
Deutschland

Schlüsselwörter

ACS Production Überdachung Membran Formfindung
