Toiture en toile tendue d'un court de tennis à Belin-Béliet, France

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

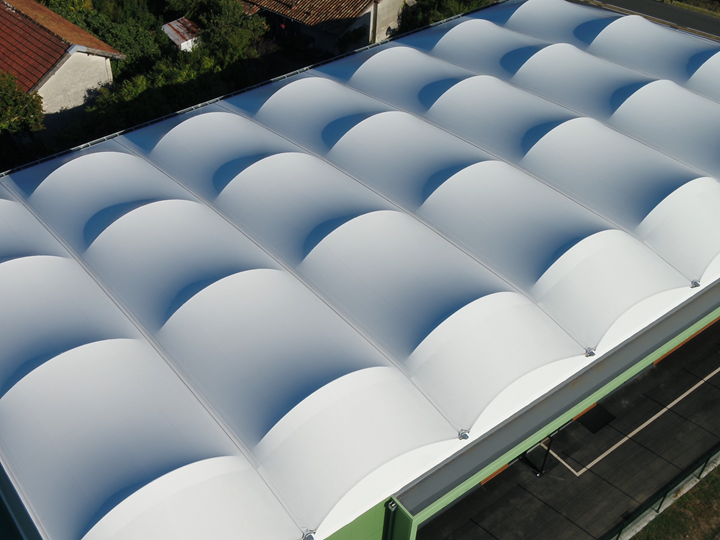

Fondé en 1976, le club de tennis de la commune de Belin-Béliet (Gironde) s'est doté depuis juillet 2019 d'un court de tennis couvert flambant neuf. Ce projet a notamment pu être réalisé grâce à une subvention de la Fédération Française de Tennis et du soutien de la municipalité.

Maître d'ouvrage Tennis club Belin-Béliet, France
www.tennis-belinbeliet.fr
Maître d'œuvre Agence d'architecture Bruno Amblard, Saint-Magne, France
Conception et réalisation ACS Production, Montoir de Bretagne, France
www.acs-production.com

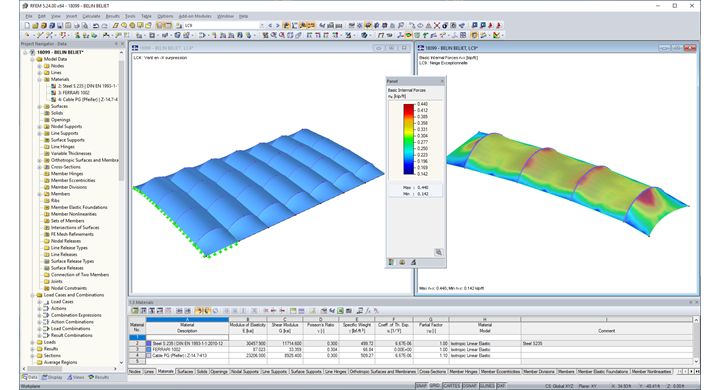

Modèle

La conception de la toiture en toile tendue de cette salle a été confiée à la société ACS Production. Ce client de Dlubal Software est reconnu à l'international pour son expertise dans les domaines de l'architecture textile (bâtiments sportifs, tribunes de stade, piscines, préaux, abris, auvents, passages couverts, plafonds tendus, habillages de façade, etc.).

Détails techniques du projet

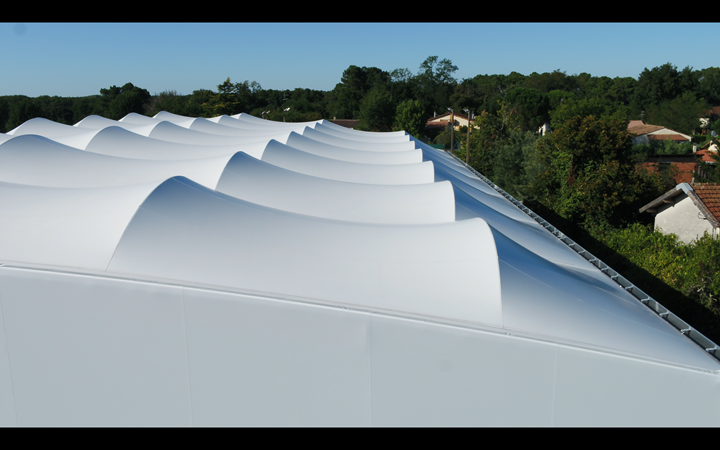

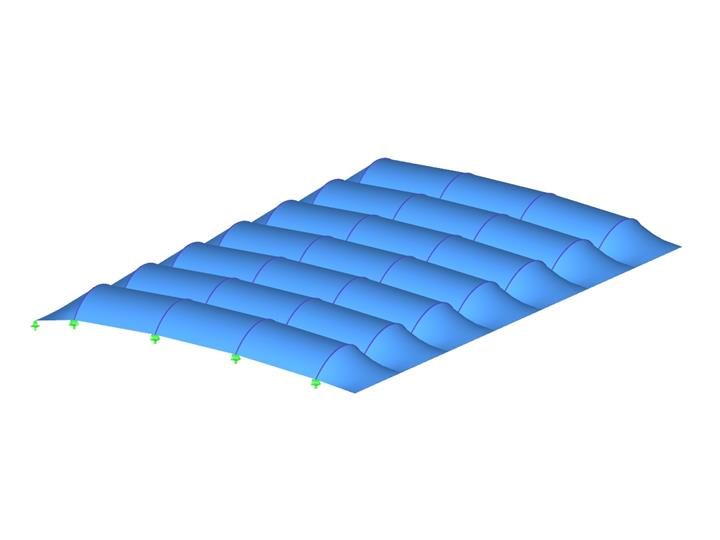

L’ouvrage est constitué d’une couverture textile en double courbure inverse portée sur arc et d’une charpente bois. La membrane de couverture est constituée de module indépendant par travée. Les toiles sont glissées dans des profils aluminium fixés sur les arbalétriers bois. La mise en tension est réalisée par les arcs métalliques tendeurs et un câble de ralingue à une extrémité. Les membranes de façade sont continues et fixées dans des profils à gorge plaquettés sur leur périphérie et des bavettes antidéplacement sur les poteaux intermédiaires.

Adresse du projet

Rue du Stade
33830 Belin-Béliet
France

Mots-clés

ACS Production toiture toile recherche de forme
