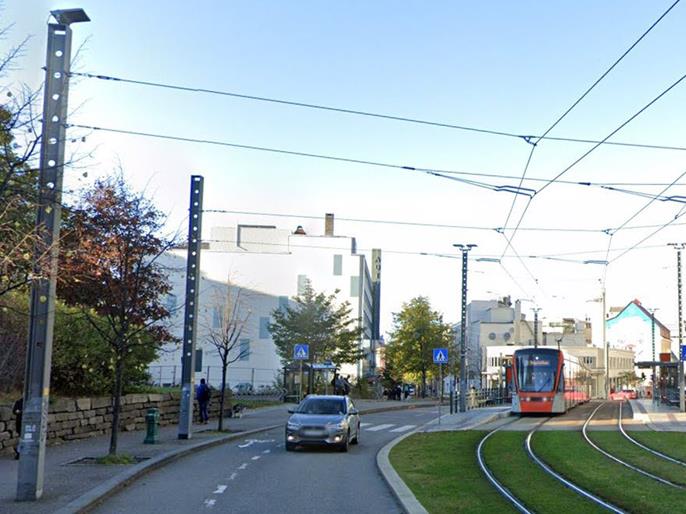

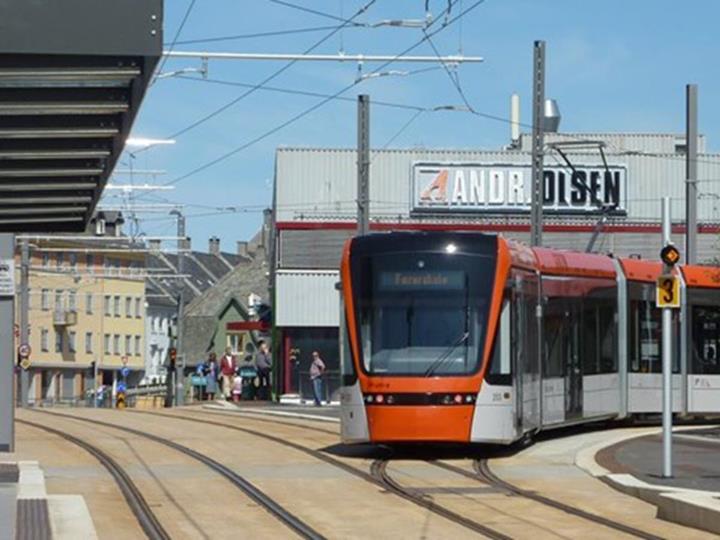

Diseños de modelos de catenaria para tranvías en Noruega
Proyecto de cliente
El departamento de Infraestructuras de SDEA Engineering Solutions tiene amplia experiencia en el sector ferroviario especialmente, en el diseño de la electrificación mediante línea aérea de contacto (OCS / OLE), donde ha desarrollado proyectos tanto para el tren de alta velocidad en Inglaterra como para líneas de tranvía en Noruega.
| Diseño estructural |
SDEA Engineering Solutions - Spain Mob: +34 653 942 425 www.sdeasolutions.com |
Modelo

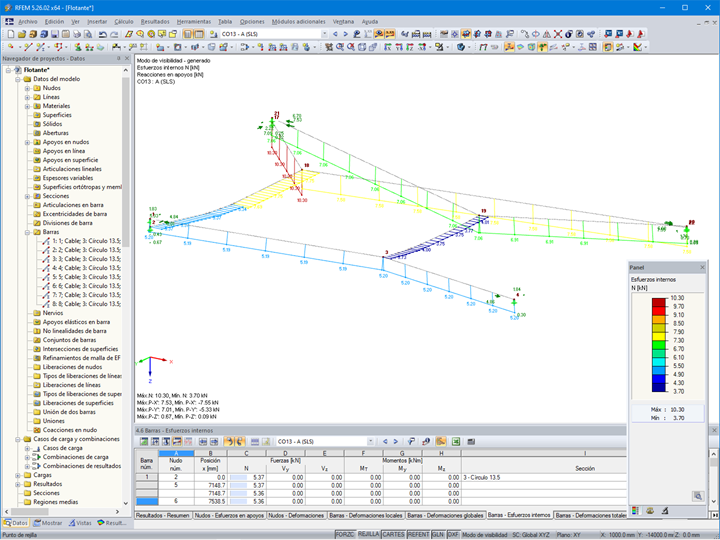

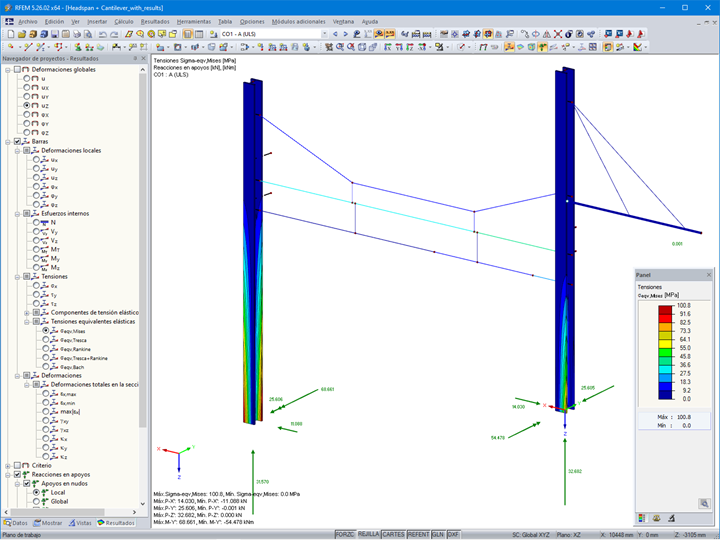

En los proyectos para tranvías los diseños de la catenaria dan lugar a elementos con un comportamiento altamente no lineal, con grandes deformaciones que requieren de un correcto análisis estructural, para no dejar la línea fuera de servicio.
Tras una exhaustiva comparación de los paquetes de software presentes en el mercado, SDEA Engineering Solutions encontró la respuesta que necesitaba en el software RFEM de Dlubal. Este programa cuenta con una curva de aprendizaje muy amable (tan fácil de manejar como una hoja de Excel) y una gran cantidad de tutoriales y documentación ad hoc. Además, merece especial mención su equipo de técnicos que se volcaron en resolver todas las dudas que fueron surgiendo durante las fases iniciales del proyecto.
Desde el punto de vista técnico, fue fundamental la posibilidad de creación de modelos completamente parametrizados, empezando por la geometría, las cargas, hasta llegar a la salida de resultados. Otro punto fundamental fue su intuitivo y ágil menú de definición de combinaciones de acciones y el hecho de contar con muchas de ellas predefinidas en base a las normativas más relevantes de una gran variedad de países.
Ubicación del proyecto
Stavanger, NoruegaPalabras clave
Modelo de catenaria Estructura de acero Diseño ferroviario Cable
