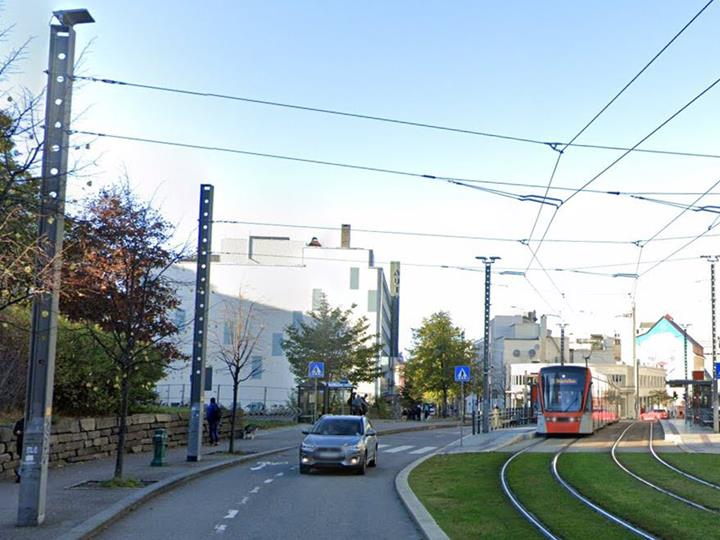

Modelowanie sieci trakcyjnych dla tramwajów w Norwegii
Projekt klienta
Dział infrastrukturalny firmy SDEA Engineering Solutions posiada duże doświadczenie w branży infrastruktury szynowej, w szczególności w projektowaniu nadziemnych sieci trakcyjnych (OCS/OLE). Firma opracowała, między innymi, projekty sieci dla pociągów dużych prędkości w Anglii i linii tramwajowych w Norwegii.
| Obliczenia konstrukcyjne |
SDEA Engineering Solutions - Spain Mob.: +34 653 942 425 www.sdeasolutions.com |

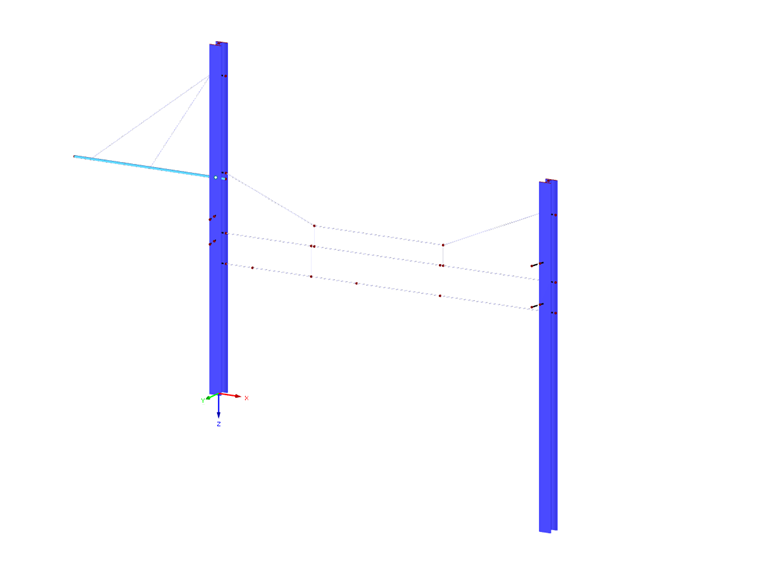

Model
Projektowanie wiszących sieci trakcyjnych wiąże się z uwzględnianiem w obliczeniach elementów o wysoce nieliniowym zachowaniu, w których powstają duże deformacje, które wymagają prawidłowej analizy statyczno-wytrzymałościowej, aby nie spowodować wyłączenia linii z eksploatacji.
Po porównaniu pakietów oprogramowania dostępnych na rynku, firma SDEA Engineering Solutions zdecydowała, że rozwiązaniem w tym przypadku będzie zastosowanie programu RFEM firmy Dlubal. Nauka obsługi programu nie nastręcza problemów (jest porównywalna do pracy w arkuszach Excel), ponadto użytkownik ma do dyspozycji wiele tutoriali i obszerną dokumentację. Na szczególną uwagę zasługuje zespół pracowników wsparcia technicznego, którzy wykazali się pełnym zaangażowaniem, jeśli chodzi o rozwiązywanie wszelkich kwestii problematycznych w początkowych fazach projektu.
Z technicznego punktu widzenia istotna była możliwość tworzenia w pełni sparametryzowanych modeli, począwszy od geometrii, poprzez obciążenia, aż po wynik końcowy. Kolejną istotną kwestią było intuicyjne i elastyczne menu służące do definiowania kombinacji oddziaływań oraz fakt, że wiele kombinacji zostało wstępnie zdefiniowanych w oparciu o odpowiednie normy krajowe.
Lokalizacja projektu

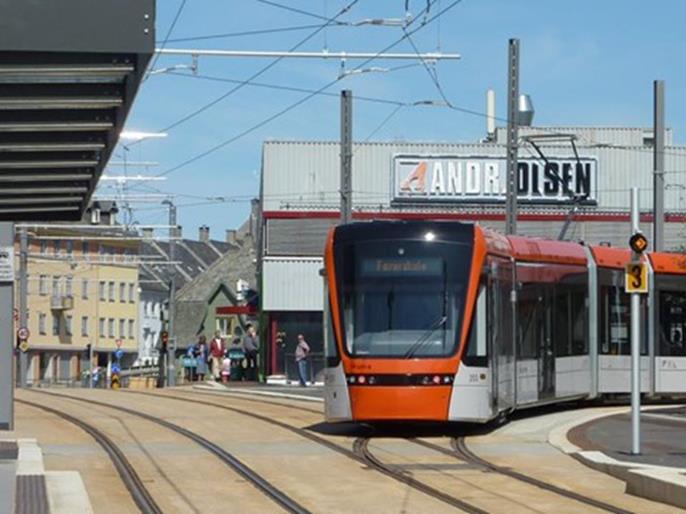

Stavanger, NorwegiaSłowa kluczowe
Model sieci trakcyjnej Konstrukcja stalowa Projektowanie linii kolejowych Kabel
