Estación de esquí sixpack en Filzmoos, Austria
Proyecto de cliente

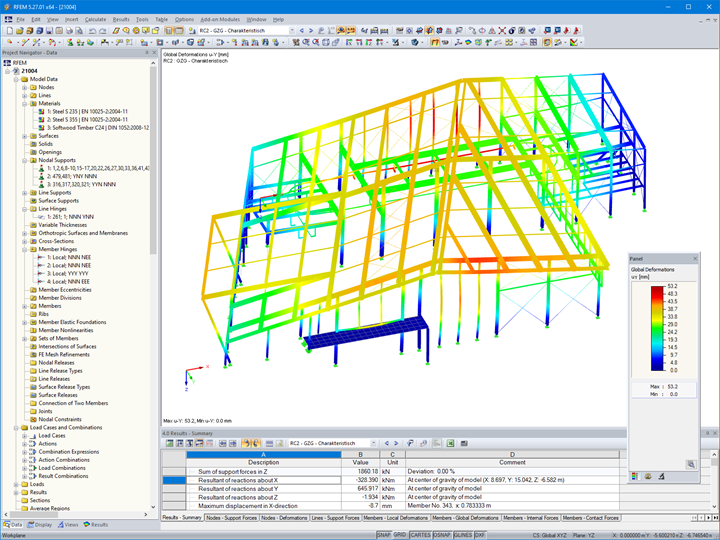

Un moderno telesilla de 6 plazas llamado sixpack Mooslehen se inauguró en Filzmoos, Austria el 17 de diciembre de 2021, justo a tiempo para el inicio de la temporada de esquí. El tiempo de construcción para todo el proyecto fue de solo seis meses. La empresa m3-ZT, cliente austriaco de Dlubal, fue la responsable del análisis estructural utilizando el programa de análisis por elementos finitos RFEM.
| Administrador del proyecto | Familia Moosleitner |
| Diseño estructural |
m3-ZT GmbH 5342 Abersee Austria
www.m3-zt.at |
Parámetros del modelo

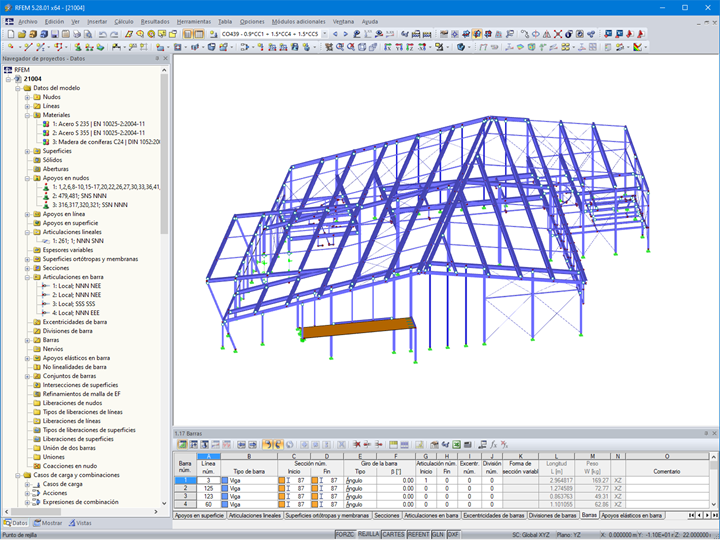

Modelo
La nueva estación del valle se construyó a 1.057 metros, y la nueva estación de montaña a 1.357 metros. El remonte sube exactamente 300 m y sus 43 telesillas permiten transportar hasta 2.000 personas por hora hasta la cima de la montaña.

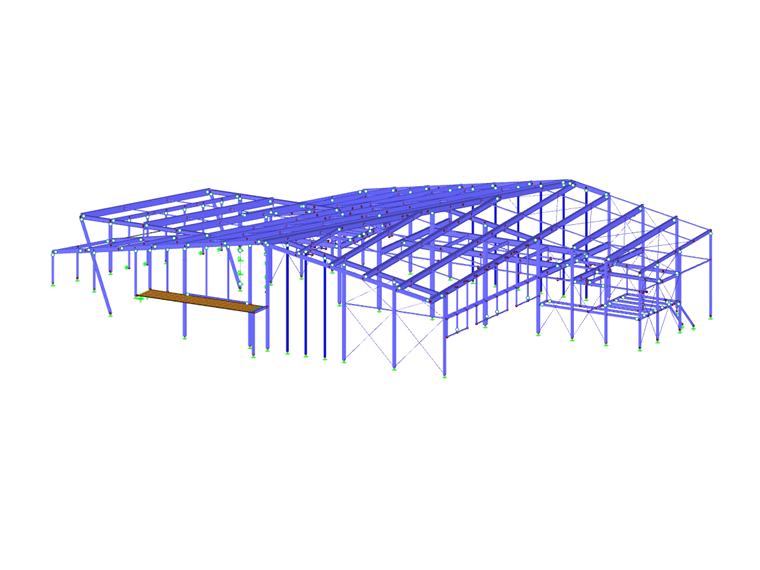

Construcción de la estación del valle
La estructura de soporte principal de la estación se compone casi en su totalidad de acero de grado S 235. El acero S 355 se utilizó solo para los arriostramientos y algunos pilares esbeltos. Se utilizaron un total de aproximadamente 87 toneladas de acero. Las dimensiones principales de la estación son L x W x H = 43 x 28 x 10 m. La fachada, que incluye grandes superficies acristaladas, fue revestida con madera. La carga máxima de nieve se fijó en 490 kg por metro cuadrado.
El nuevo teleférico de pasajeros cumple con los estándares modernos y puede transportar a los esquiadores montaña arriba de forma rápida y cómoda.
Ubicación del proyecto
Filzmoos 114Palabras clave
- Vistas 819x
- Actualizado 27. abril 2022
