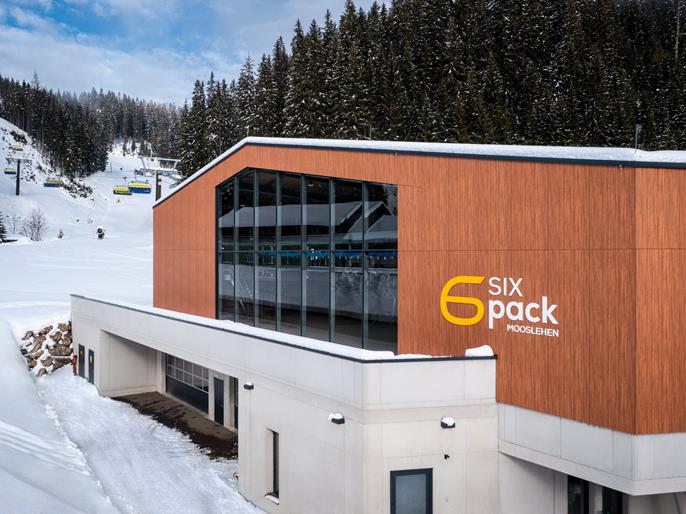

Liftstation sixpack Mooslehenbahn Filzmoos, Österreich
Kundenprojekt
Die moderne 6er-Sesselbahn wurde pünktlich zum Saisonstart im Dezember 2021 im österreichischen Filzmoos eröffnet. Die Bauzeit für das gesamte Projekt betrug lediglich sechs Monate. Der Dlubal-Kunde m3-ZT GmbH war für die Statik verantwortlich, für die er das Finite-Elemente-Programm RFEM nutzte.
| Bauherr | Familie Moosleitner |
| Statische Berechnung |
m3-ZT GmbH 5342 Abersee Österreich
www.m3-zt.at |
Modell-Parameter
Modell
Die neue Talstation liegt auf 1.057 Metern, die neue Bergstation auf 1.357 Metern. Die Seilbahn überwindet also exakt 300 Höhenmeter und bringt in 43 Sesseln bis zu 2 000 Personen pro Stunde auf den Berg.

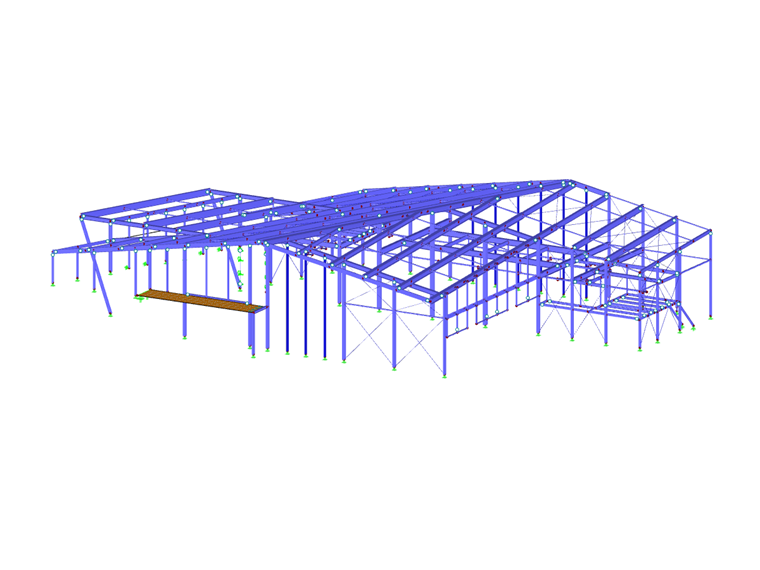

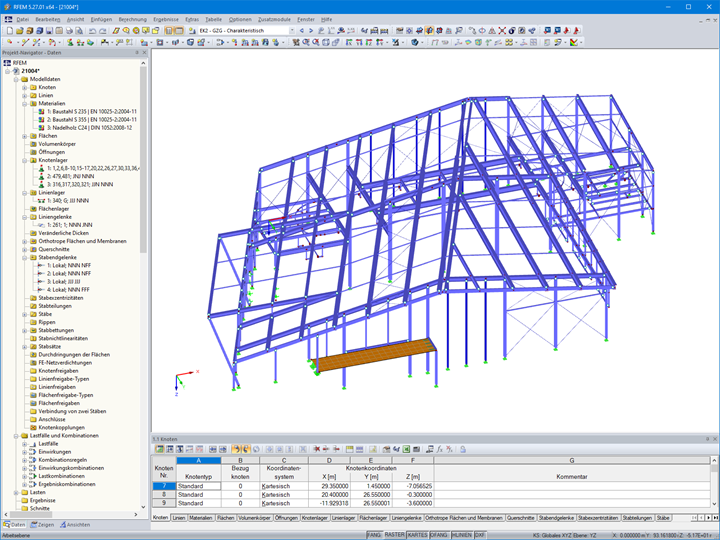

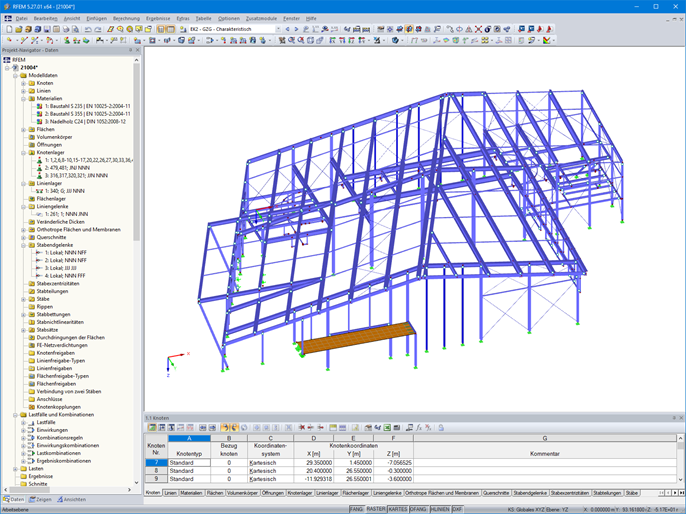

Konstruktion der Talstation
Das Haupttragwerk der Talstation besteht fast ausschließlich aus Stahl der Güte S 235. Lediglich für die Aussteifungsverbände und einige schlanke Stützen wurde Stahl S 355 verwendet. Insgesamt wurden ca. 87 Tonnen Stahl verbaut. Die Hauptabmessungen der Talstation sind L x B x H = 43 x 28 x 10 m. Die Fassade, die große Glasflächen enthält wurde mit Holz verkleidet. Als max. Schneelast wurden 490 kg pro Quadratmeter angesetzt.
Die neue Seilbahn entspricht den Standards der Zeit und bringt Skigäste schnell und komfortabel auf den Berg.
Projekt-Standort
Filzmoos 114Schlüsselwörter
