Станция подъемника sixpack в Фильцмоосе, Австрия
Проект заказчика
17 декабря 2021 года, к началу лыжного сезона, в австрийском Фильцмоосе открылась современная 6-местная кресельная канатная дорога sixpack Mooslehen. Срок строительства целого объекта составил всего шесть месяцев. Компания m3-ZT, заказчик Dlubal из Австрии, выполнила расчёт конструкций с использованием программы МКЭ RFEM.
| Заказчик | семья Моослейтнер |
| Расчёт конструкций |
m3-ZT GmbH 5342 Аберзее Австрия
www.m3-zt.at |
Параметры модели

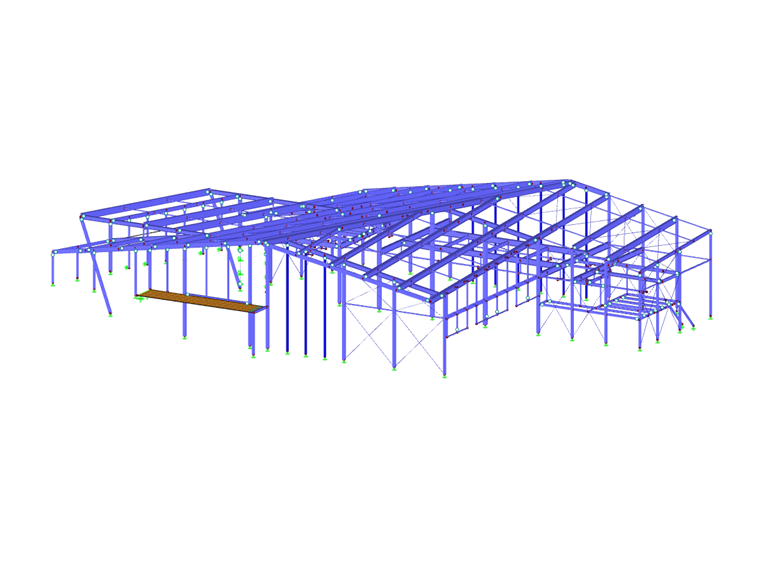

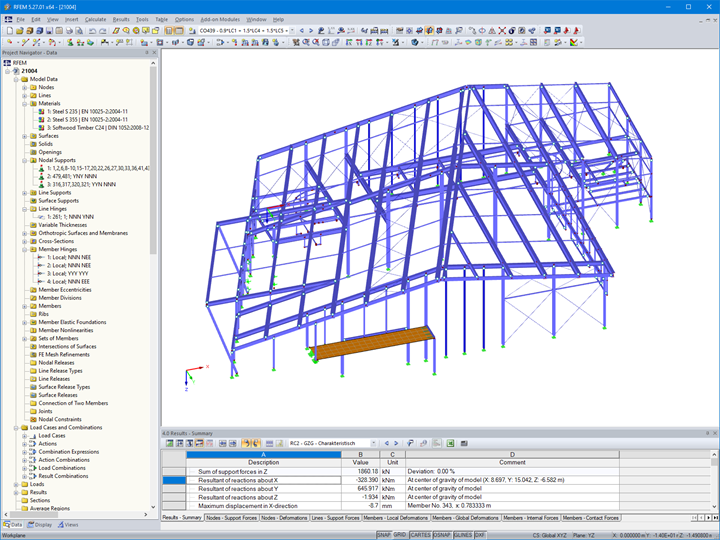

Модель
Новая станция в долине была построена на высоте 1057 метров, а новая горная станция - на высоте 1357 метров. 43 кресла подъёмника могут перевозить на вершину до 2000 человек в час, набирая 300 м высоты.

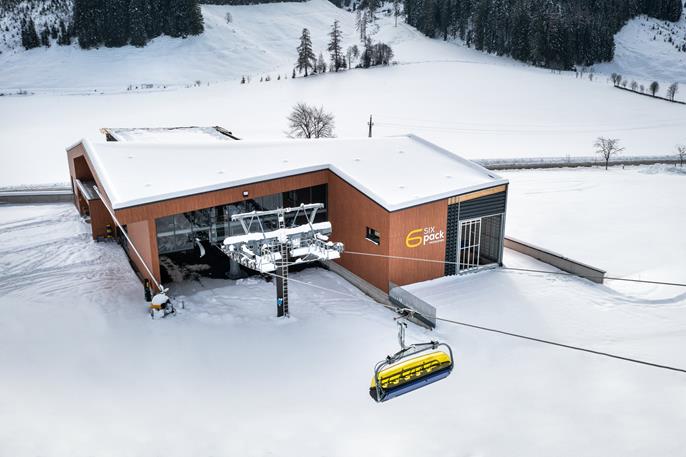

Конструкция нижней станции
Основная несущая конструкция станции почти полностью выполнена из стали марки S 235. Сталь марки S 355 использовалась только для элементов жёсткости и некоторых тонких колонн. В общей сложности было использовано около 87 тонн стали. Основные размеры станции – 43 x 28 x 10 м. Посередине облицованного деревом фасада располагается большое окно. Максимальная допустимая снеговая нагрузка – 490 кг на квадратный метр.
Новый лыжный подъёмник с использованием современных технологий и отличается высокой скоростью и комфортом.
Расположение проекта
Фильцмос 114Ключевые слова
