Stanice 6místné sedačkové lanovky ve Filzmoosu, Rakousko
Projekt zákazníka
Moderní 6sedačková lanovka byla otevřena přesně na začátku sezony v prosinci 2021 v rakouském Filzmoosu. Stavba celého projektu si vyžádala pouhých šest měsíců. Společnost m3-ZT GmbH, zákazník společnosti Dlubal Software, převzala odpovědnost za statické výpočty a použila při nich program RFEM pro výpočty metodou konečných prvků.
| Investor | Rodina Moosleitnerova |
| Statický výpočet |
m3-ZT GmbH 5342 Abersee Rakousko
www.m3-zt.at |
Parametry modelu
Model
Nová údolní stanice leží v nadmořské výšce 1 057 metrů, nová vrcholová stanice pak ve výšce 1 357 metrů. Lanovka tak překonává přesně 300 výškových metrů a na 43 sedačkách vyváží nahoru až 2000 osob za hodinu.

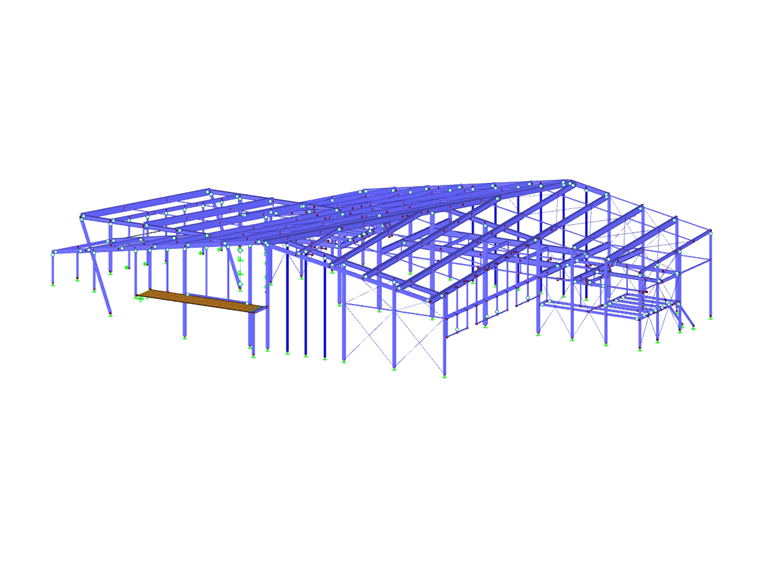

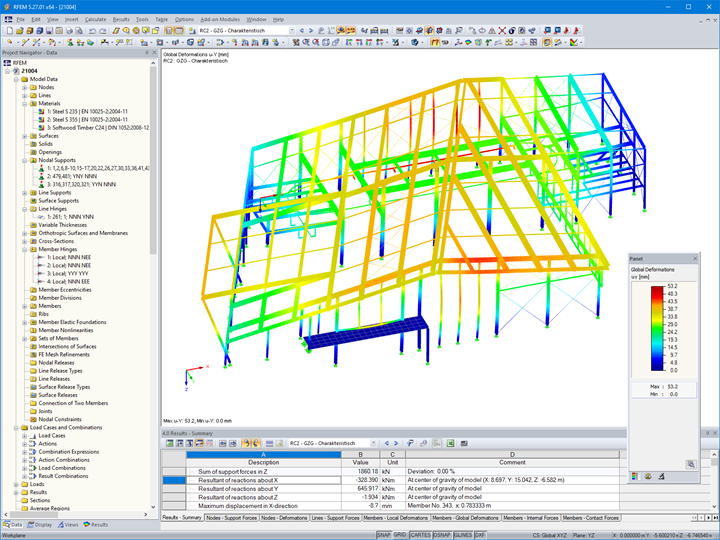

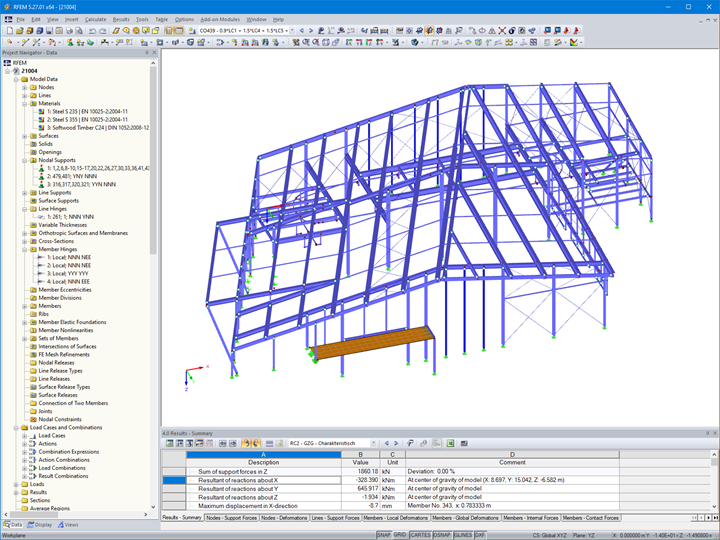

Stavba údolní stanice
Hlavní nosná konstrukce údolní stanice sestává téměř výlučně z oceli S 235. Pouze pro ztužení a některé štíhlé sloupy byla použita ocel S 355. Celkem se spotřebovalo asi 87 tun oceli. Hlavní rozměry údolní stanice jsou D x Š x V = 43 x 28 x 10 m. Fasáda s velkými skleněnými plochami byla obložena dřevem. Jako maximální zatížení sněhem se uvažovalo 490 kg na metr čtvereční.
Nová lanovka odpovídá aktuálním normám a vyváží lyžaře nahoru rychle a pohodlně.
Umístění projektu
Filzmoos 114Klíčová slova
