Stazione di partenza di seggiovia a sei posti a Filzmoos, Austria
Progetto cliente
Una moderna seggiovia a 6 posti chiamata sixpack Mooslehen è stata inaugurata a Filzmoos, in Austria, il 17 dicembre 2021, giusto in tempo per l'inizio della stagione sciistica. Il tempo di costruzione per l'intero progetto era solo di sei mesi. La società m3-ZT, un cliente austriaco di Dlubal, che è stata incaricata per l'analisi strutturale, ha utilizzato RFEM, il programma FEM.
| Committente | Famiglia Moosleitner |
| Ingegneria strutturale |
m3-ZT GmbH 5342 Abersee Austria
www.m3-zt.at |
Parametri del modello

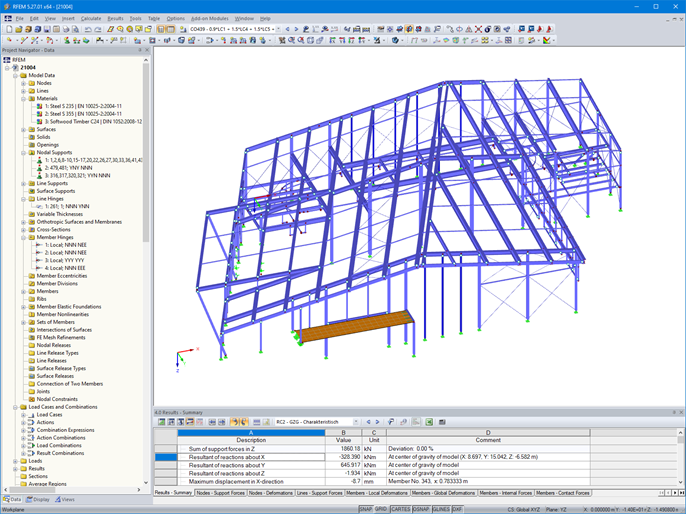

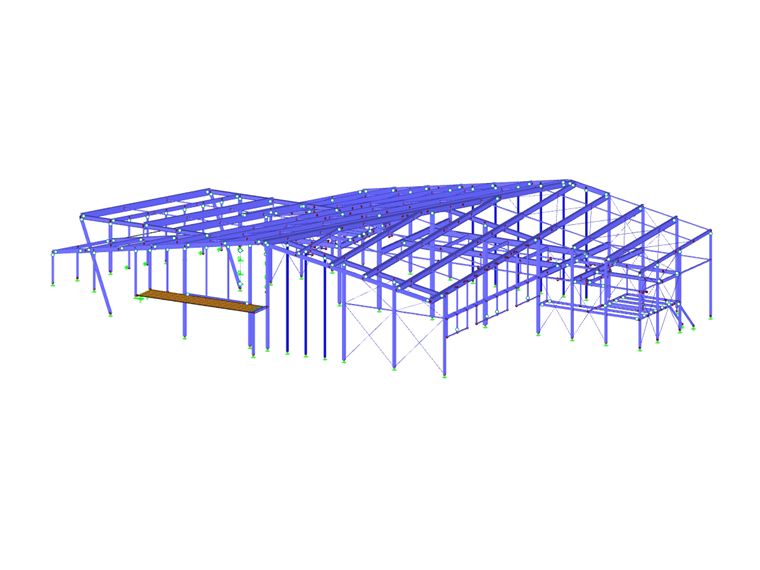

Modello

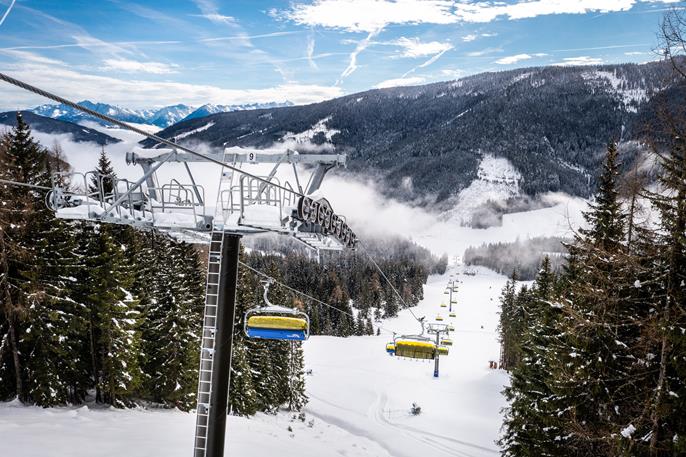

La nuova stazione a valle è stata costruita a 1.057 m, la nuova stazione a monte a 1357 m. La seggiovia sale esattamente 300 m (984 ft) e le sue 43 poltroncine portano fino a 2.000 persone all'ora fino alla cima della montagna.
Costruzione della stazione a valle
La struttura portante principale della stazione è costituita quasi interamente da acciaio di grado S 235. L'acciaio S 355 è stato utilizzato solo per i controventi e per alcune colonne sottili. Sono state utilizzate un totale di circa 87 tonnellate di acciaio. Le dimensioni principali della stazione sono L x L x A = 43 x 28 x 10 m. La facciata, che comprende grandi superfici vetrate, è stata rivestita in legno. Il carico massimo da neve è stato fissato a 490 kg per metro quadrato.
La nuova seggiovia soddisfa gli standard moderni e trasporta gli sciatori sulla cima della montagna in modo rapido e confortevole.
Posizione del progetto
Filzmoos 114Parole chiave
