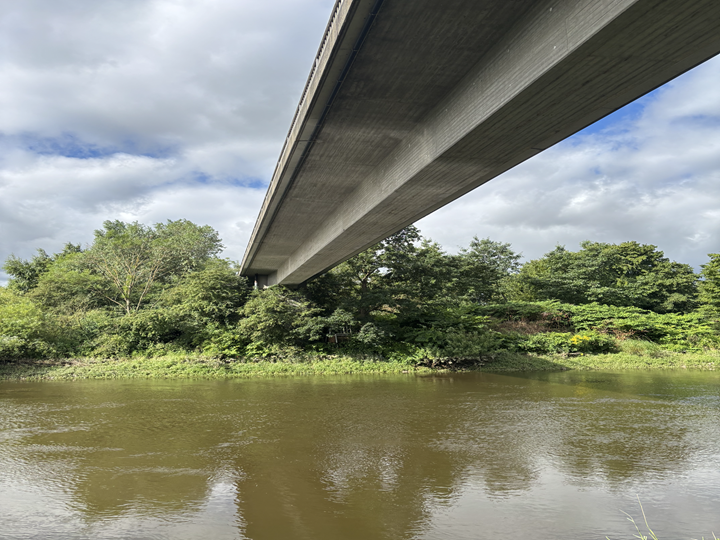

El puente marítimo se encuentra al norte de Winsen (Luhe) y lleva el camino Laßrönner sobre el Ilmenau. La estructura fue construida a principios de los años 80 en hormigón pretensado sobre un andamiaje y es de un solo carril.
En el tablero, dos vehículos que vienen en dirección opuesta no pueden pasar debido al ancho del carril de 3,50 m.

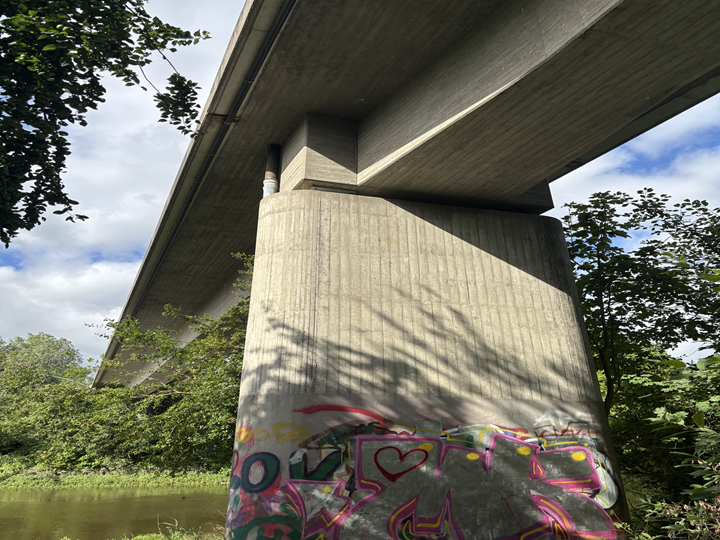

El tablero se extiende como una viga de tres tramos con las longitudes de tramo 33,0 – 47,0 – 33,0 m. La sección transversal está diseñada como una viga en T de altura constante. Las alas están ahusadas. El pretensado se realiza a través de cables de pretensado instalados en guirnalda en el alma de la viga. En planta, el tablero está diseñado en línea recta y cruza el Ilmenau ortogonalmente. Los pilares medianos y los estribos tienen cimientos profundos, y los accesos a la estructura se realizan mediante rampas rellenas.

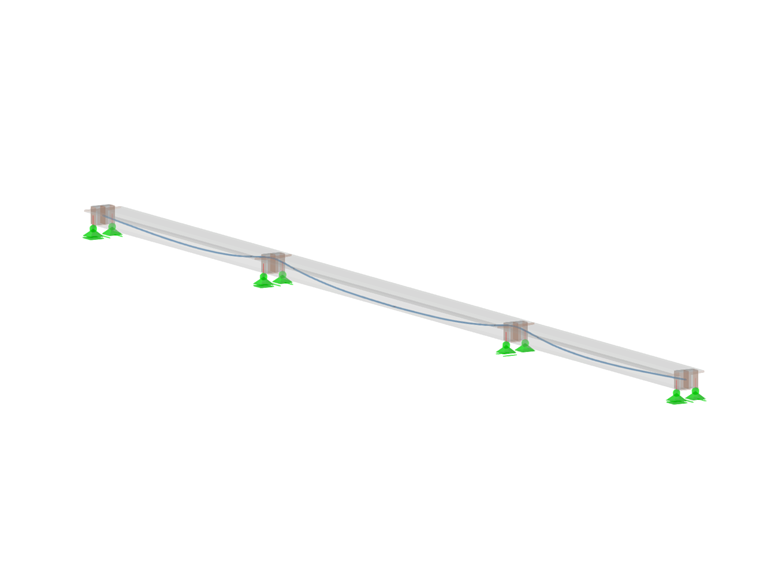

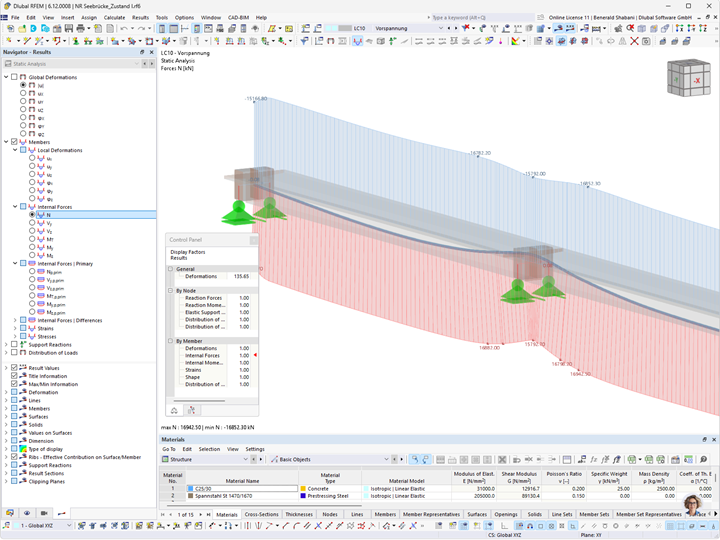

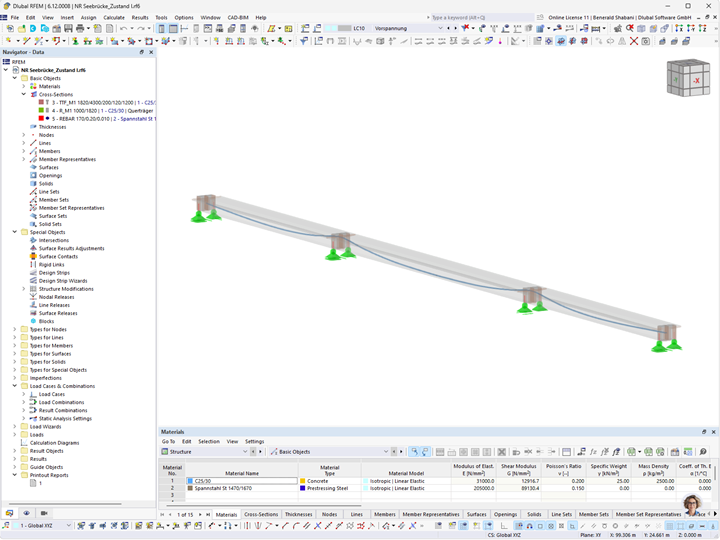

El cálculo posterior del puente marítimo se realizó según la directriz de cálculo posterior. Para ello, se utilizaron RFEM y el complemento de cables de pretensado. Un aspecto importante fue la definición geométrica libre de la trayectoria de los cables de pretensado mediante líneas NURBS en RFEM 6.
| Lugar | Laßrönner Weg 99 21423 Winsen (Luhe) Alemania |
| Cliente | Ciudad de Winsen (Luhe) Sector de infraestructura y medioambiente |
| Cálculo estructural | Biller + Beyer GmbH |
