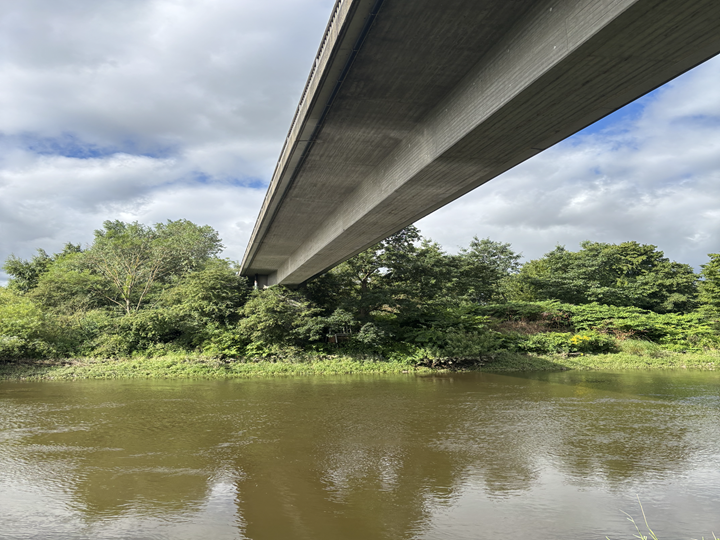

Le pont est situé au nord de Winsen (Luhe), en banlieue de Hambourg, et permet au Laßrönner Weg de traverser l’Ilmenau, un affluent de l’Elbe. L’ouvrage praticable en sens unique a été construit au début des années 1980, en béton précontraint, sur un échafaudage. Sur le tablier, la largeur de voie de 3,50 m ne permet pas à deux véhicules venant en sens inverse de se croiser.

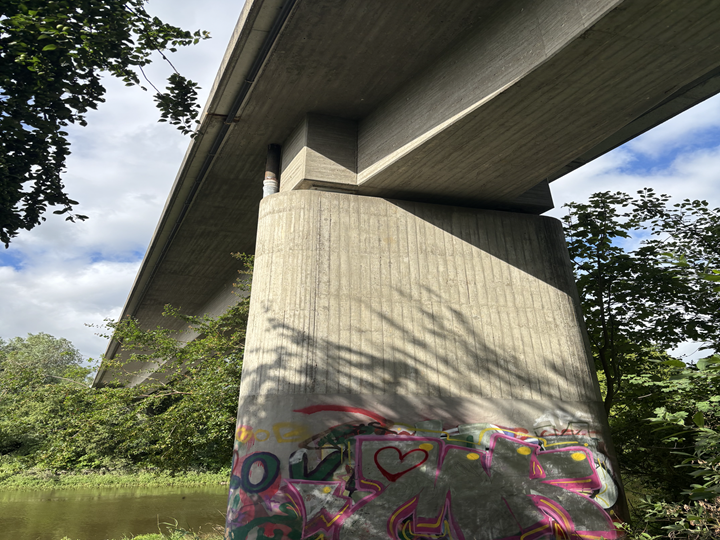

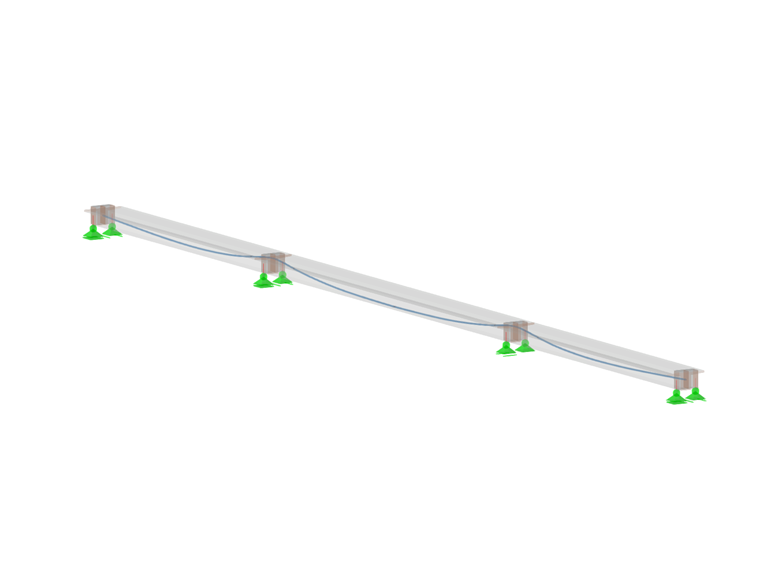

Le tablier est conçu comme une poutre à trois travées. Deux mesurent 33 m de long, et la troisième mesure 47 m de long. La section est une poutre en T de hauteur constante, à semelles coniques. La précontrainte est réalisée avec des torons insérés en guirlande dans l’âme de la poutre. Vu du dessus, le tablier est de forme rectiligne et traverse l’Ilmenau perpendiculairement. Les piles intermédiaires et les culées ont des fondations profondes, et l’ouvrage est accessible par des rampes remblayées.

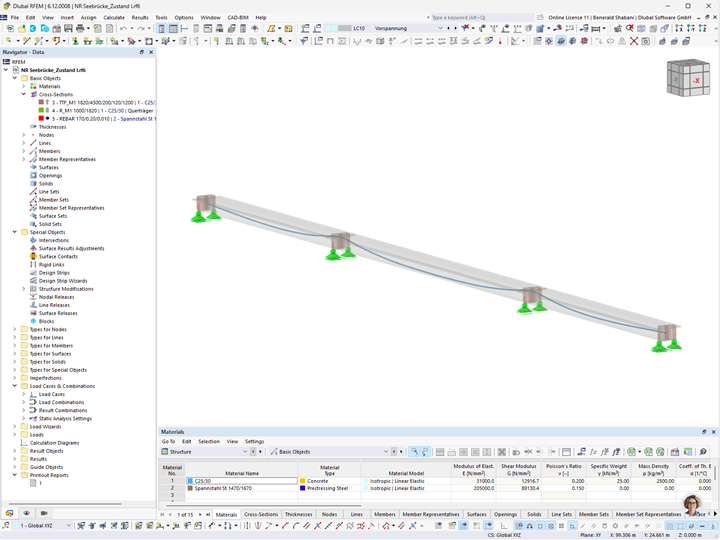

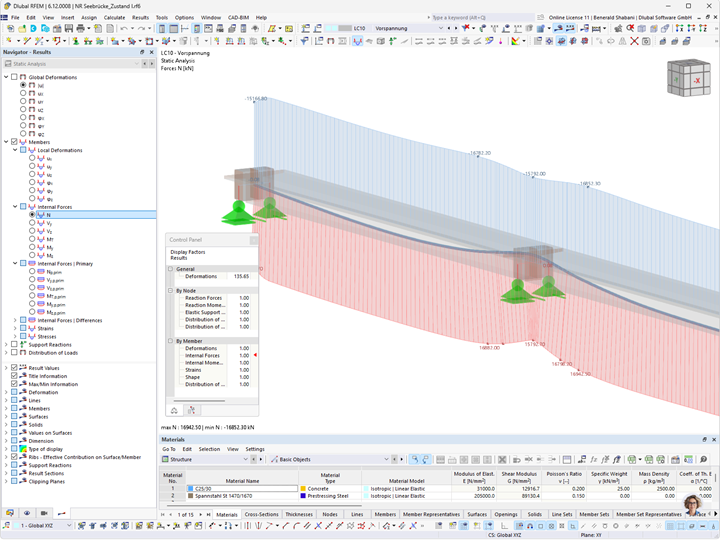

L’étude de structure a été effectué conformément aux directives en vigueur. Pour cela, RFEM et le module complémentaire Torons ont été utilisés. Un aspect important était la définition géométrique libre du tracé des torons à l'aide de courbes NURBS dans RFEM 6.
| Localisation | Laßrönner Weg 99 21423 Winsen (Luhe) Allemagne |
| Client | Ville de Winsen (Luhe) Service des affaires infrastructure et environnement |
| Ingénierie des structures | Biller + Beyer GmbH |
