Projektowanie konstrukcji murowych RFEM 6

Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Rozszerzenie powstało w ramach projektu badawczego DDMaS (Digitalizacja wymiarowania konstrukcji murowych).

Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.

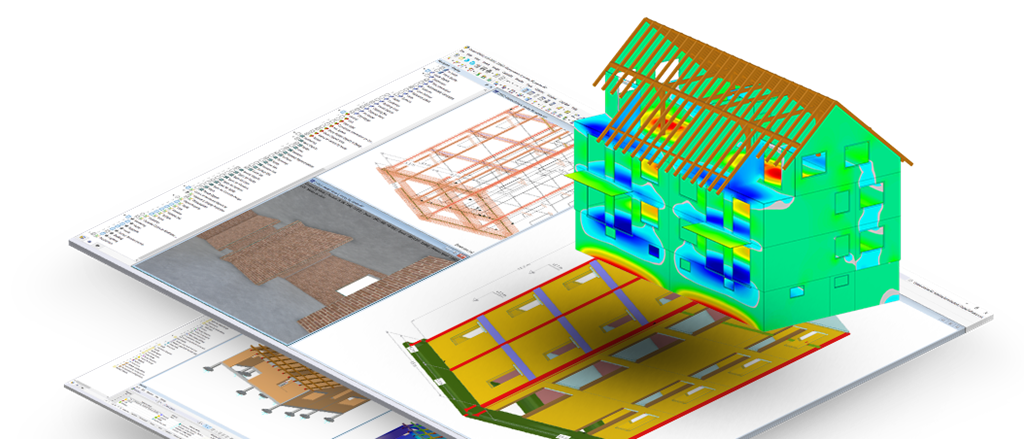

Wizualizacja obliczeń domu murowanego z nieliniowymi modelami elementów skończonych.

Projektowanie konstrukcji murowych metodą elementów skończonych

Odkryj rozszerzenie Projektowanie konstrukcji murowych dla RFEM do precyzyjnej analizy metodą elementów skończonych. W ramach projektu 'DDMaS' model materiałowy umożliwia odwzorowanie skomplikowanych konstrukcji murowych oraz obliczenia statyczno-dynamiczne.

Obliczanie naprężeń za pomocą modelu materiału sprężysto-plastycznego
Projektowanie konstrukcji z płyt murowych na ściskanie i ścinanie na modelu budynku lub modelu pojedynczym
Automatyczne określenie sztywności połączenia ściana-płyta
Obszerna baza danych materiałów dla niemal wszystkich dostępnych na rynku austriackim kombinacji cegła-zaprawa (asortyment jest ciągle rozszerzany, również dla innych krajów)
Automatyczne wyznaczanie wartości materiałowych zgodnie z Eurokodem 6 (ÖN EN 1996-X)

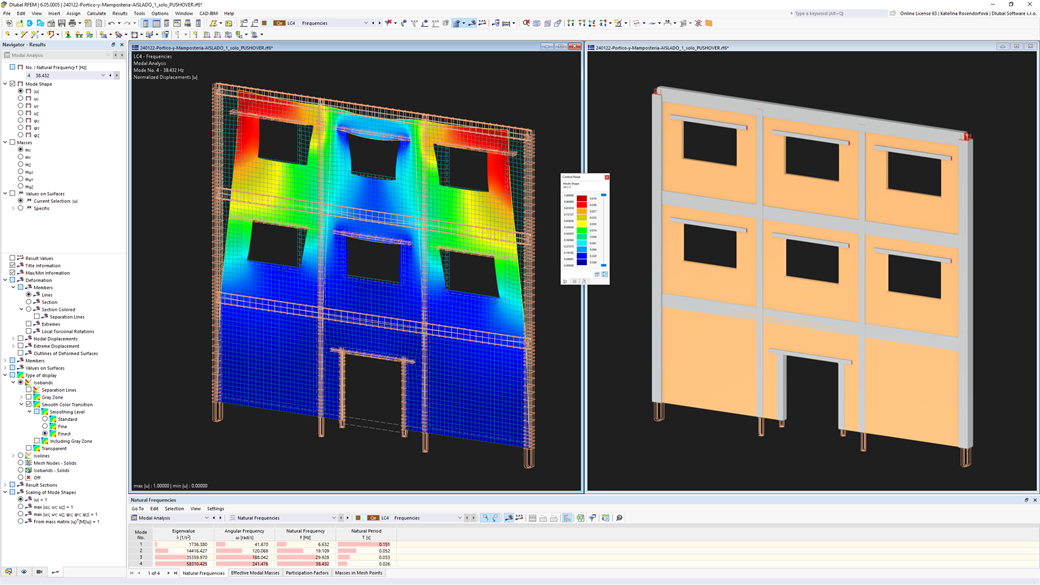

Możliwość tworzenia analiz pushover

Wymagania dotyczące sprzętu i systemu

Projektowanie konstrukcji murowych | RFEM 6

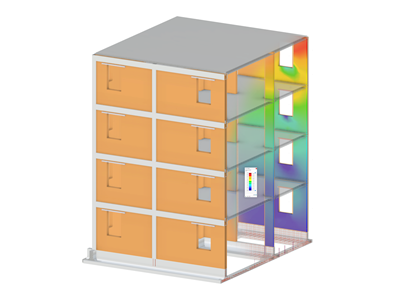

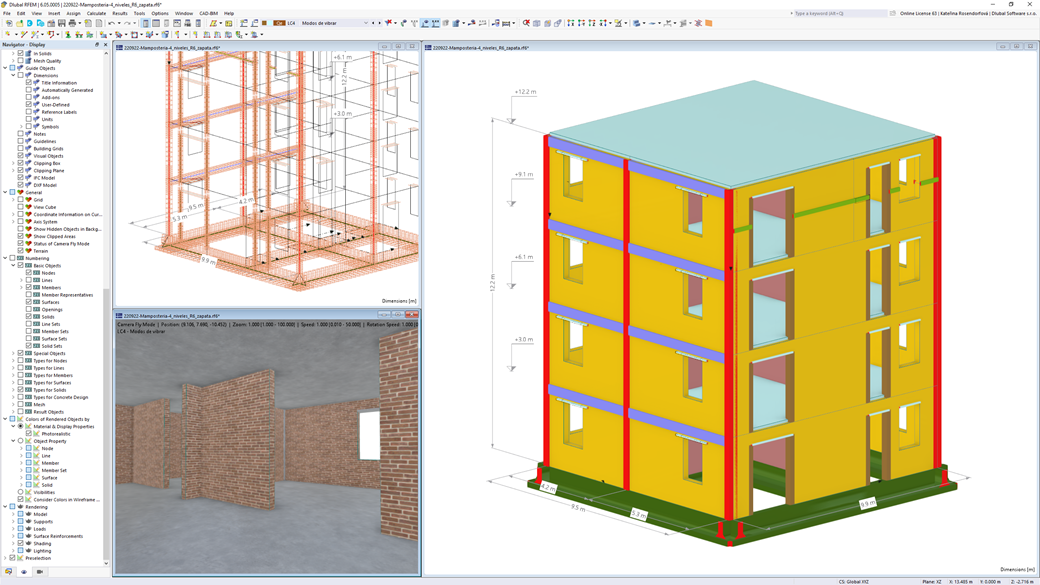

Konstrukcja murowa z rdzeniem żelbetowym w modelu wieżowca do analizy statyczno-wytrzymałościowej.

Projektowanie konstrukcji murowych | RFEM 6

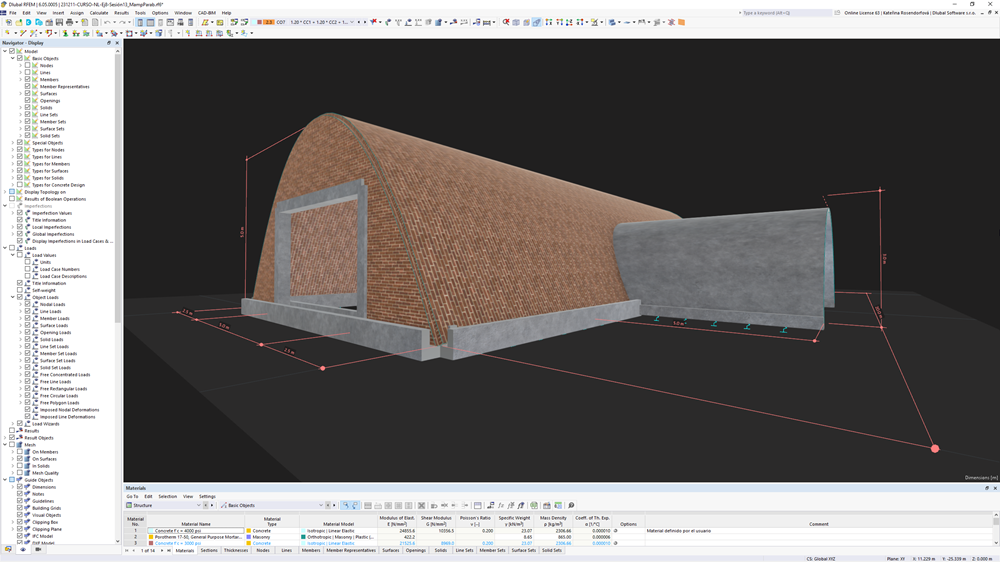

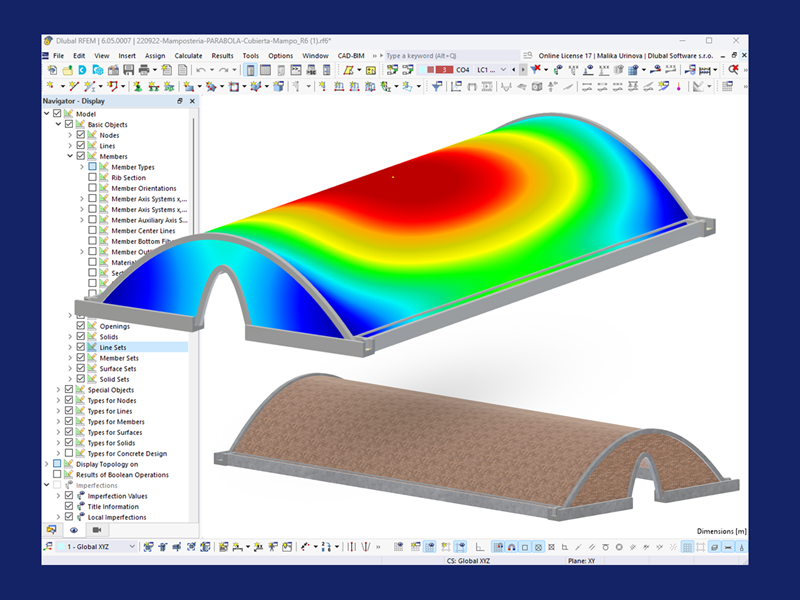

Sklepienie łukowe z cegły z krzyżowymi połączeniami betonowymi.

Projektowanie konstrukcji murowych | RFEM 6

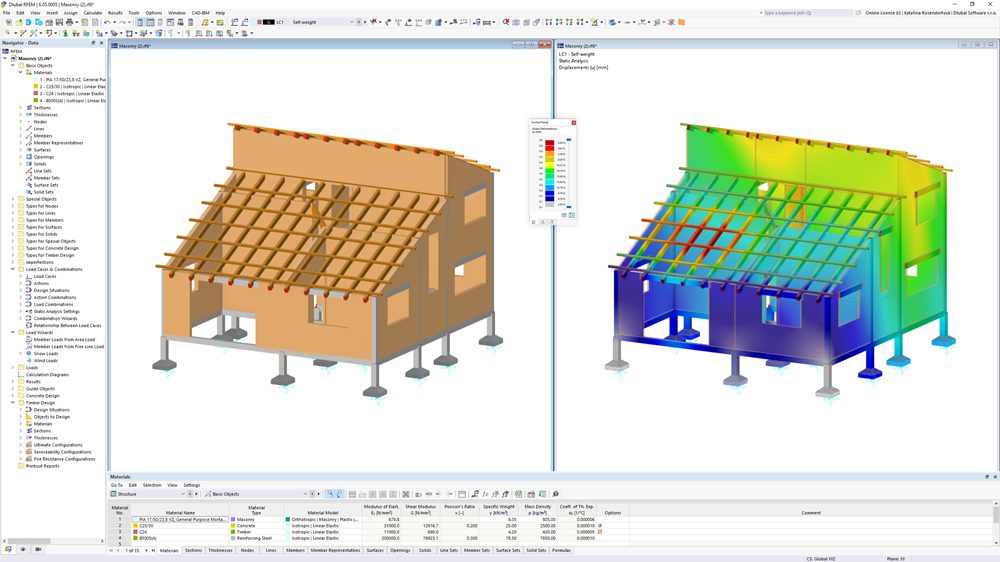

Model statyczny budynku murowanego na fundamentach żelbetowych w programie RFEM.

Projektowanie konstrukcji murowych | RFEM 6

Zalety

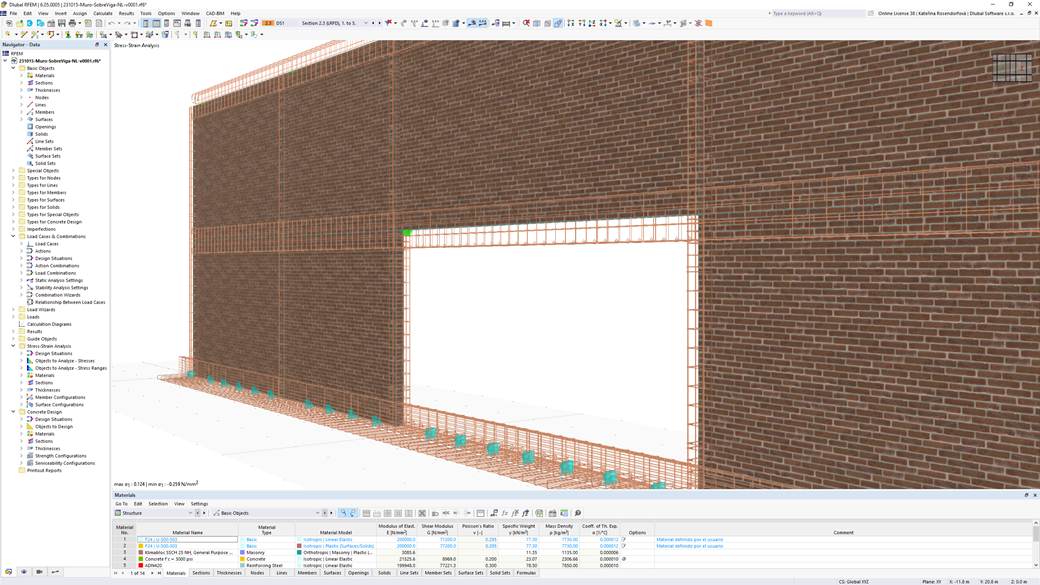

Łatwe modelowanie ścian murowanych
Rzeczywisty rozkład sił tnących w analizie całego układu

Obliczanie konstrukcji złożonych (np. żelbet/mur)
Interakcja z innymi rozszerzeniami, takimi jak Analiza etapów budowy

Zaimplementowane do Projektowania konstrukcji murowych w programie RFEM 6

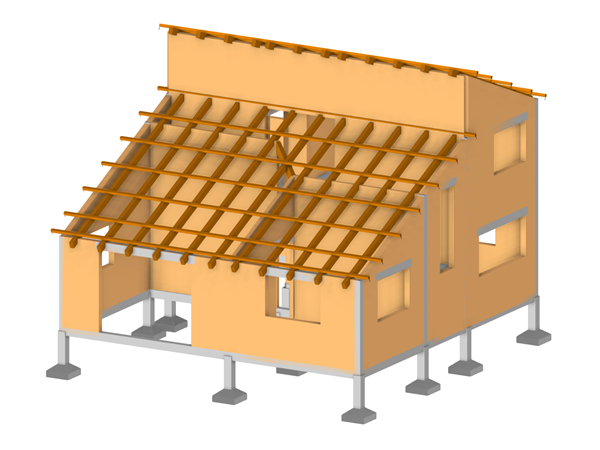

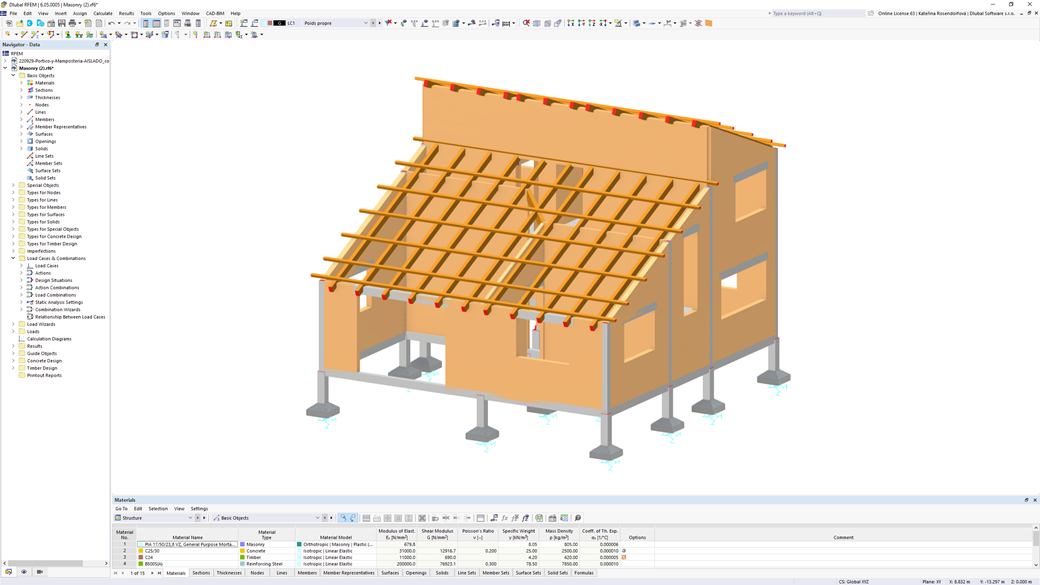

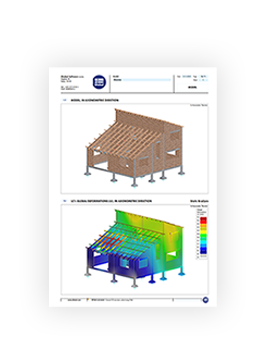

Model budynku murowanego z fundamentami żelbetowymi załadowany do oprogramowania RFEM do analizy statyczno-wytrzymałościowej.

Mur na fundamentach żelbetowych

Tutaj można pobrać model muru na fundamentach żelbetowych i otworzyć go w programie RFEM opartym na MES.

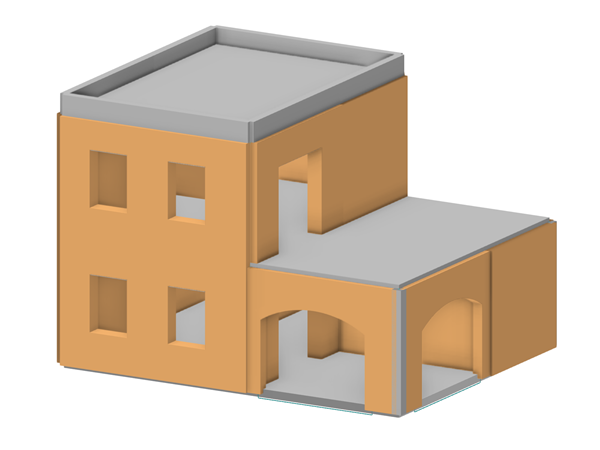

Model 3D budynku z murowanymi ścianami i żelbetowymi stropami do analizy statycznej.

Budynki murowane i żelbetowe

Tutaj można pobrać model budynku o konstrukcjach murowych i żelbetowych i otworzyć go w programie RFEM opartym na MES.

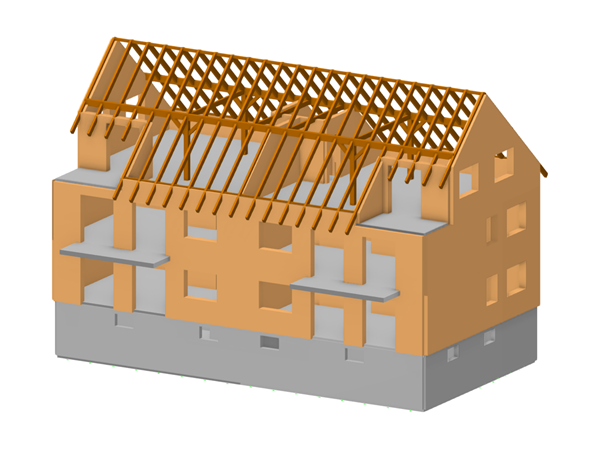

Dokładna analiza budynku wielorodzinnego w programie elementów skończonych.

Dom wielorodzinny

Tutaj można pobrać model budynku mieszkalnego i otworzyć go w programie RFEM opartym na MES.

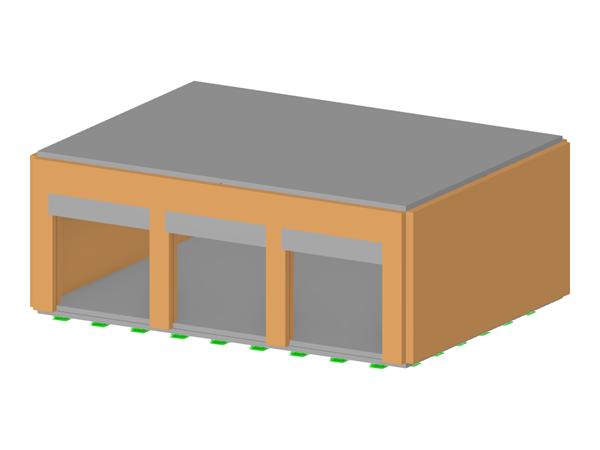

Garaż

Pobierz model garażu i otwórz go w programie RFEM opartym na MES.

Inne modele

Dane wejściowe

W układzie można łączyć model materiałowy Mur z wszystkimi popularnymi rozszerzeniami RFEM. Dzięki temu możliwe jest projektowanie kompletnych modeli budynków w połączeniu z murem.

Więcej informacji

Model materiałowy

Aby przeanalizować konstrukcje murowe w RFEM, zaimplementowano nieliniowy model materiałowy oparty na podejściu Lourenço. Wykorzystuje on złożoną powierzchnię plastyczności według Rankine'a i Hill'a do reprezentacji różnych mechanizmów zniszczenia muru.

Parametry modelu są skalibrowane tak, aby odpowiadać standardowym krzywym projektowym, co pozwala na realistyczne symulacje zachowania muru zgodnie z normami projektowymi.

Więcej informacji

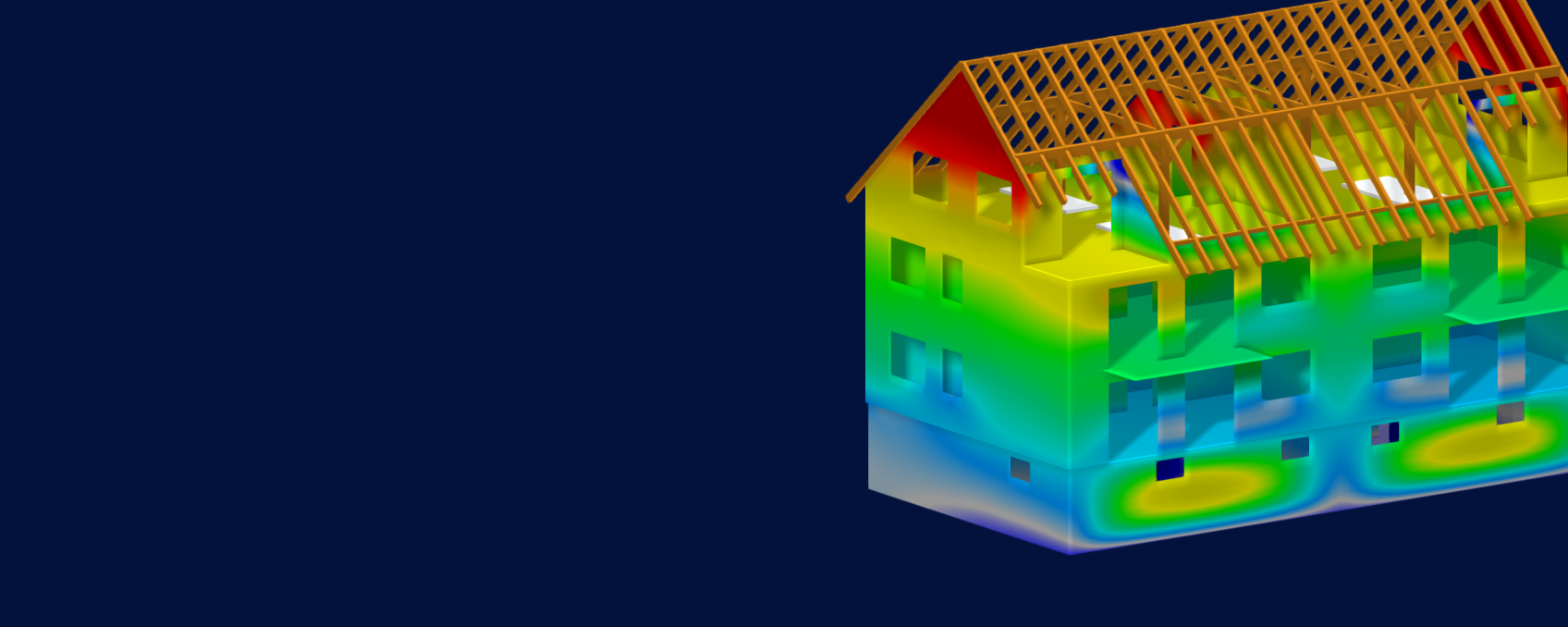

Projektowanie konstrukcji murowych w RFEM 6 | Model materiałowy

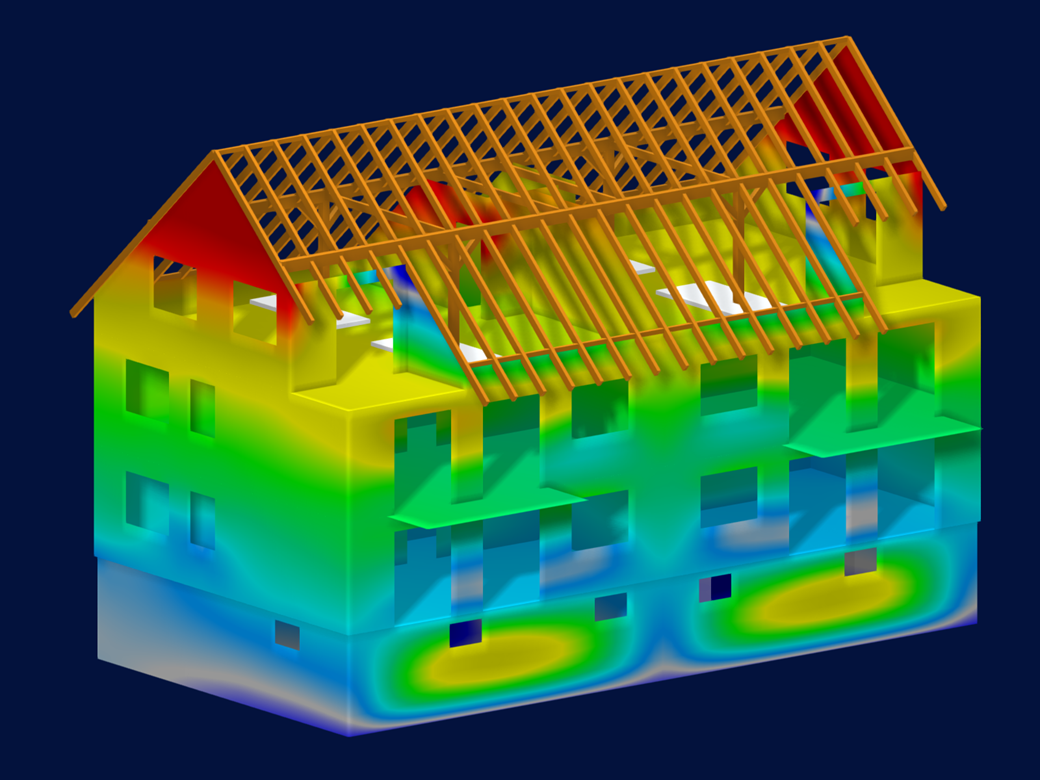

Banner W dla projektowania konstrukcji murowych w RFEM 6

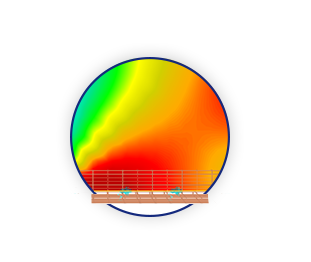

Połączenie ściana-płyta

Program RFEM umożliwia odwzorowanie specyficznych właściwości połączenia pomiędzy stropem żelbetowym a ścianą murowaną za pomocą specjalnego połączenia liniowego. Pozwala to ograniczyć przenoszone siły połączenia w zależności od zadanej geometrii, co zapobiega przeciążeniu materiału.

Więcej informacji

Fantastyczne i profesjonalne wsparcie

Chciałbym tylko przesłać krótką wiadomość, aby życzyć wszystkim pracownikom firmy Dlubal wszystkiego najlepszego, w szczególności chciałbym podziękować za fantastyczne, kompleksowe i profesjonalne wsparcie, jakie oferujecie.

Wydajny, łatwy w obsłudze, łatwy w nauce

Zaadoptowaliśmy Dlubal w naszej pracy i nie oglądamy się za siebie. Potężny, łatwy w obsłudze, łatwy do nauki, z miłosiernie prostym wyjściem (po skonfigurowaniu).

Obliczenia

Obliczenia muru są wykonywane z uwzględnieniem nieliniowego plastycznego modelu materiałowego. Po pomyślnym zakończeniu obliczeń przeprowadzana jest analiza stateczności.

Więcej informacji

Wyniki

Program podaje maksymalne naprężenia powierzchni murowanych, umożliwiając szczegółowe wyświetlanie wyników w każdym punkcie siatki ES.

Więcej informacji
