SHAPE-THIN

SHAPE-THIN determina las propiedades de sección y las tensiones de cualquier perfil abierto, cerrado, armado o no unido.

• propiedades de la sección
  • Área de sección A
  • Áreas de cortante A_y, A_z, A_u y A_v
  • Posición del centroide y_S, z_S
  • momentos del área 2 grados I_y, I_z, I_yz, I_u, I_v, I_p, I_p,M
  • Radios de giro i_y, i_z, i_yz, i_u, i_v, i_p, ip,M
  • Inclinación de los ejes principales α
  • Peso de la sección G
  • Perímetro de la sección U
  • constantes de torsión del área grados_{IT , IT,St.Venant , IT,Bredt}, IT_,s
  • Posición del centro de cortante y_M, z_M
  • Módulos de alabeo I_ω,S, I_ω,M o I_ω,D para coacción lateral
  • Momentos estáticos máximos/mínimos S_y, S_z, S_u, S_v, S_ω,M con posiciones
  • Parámetros de estabilidad r_u, r_v, r_M,u, r _M,v
  • Coeficiente de reducción λ_M
• Propiedades de la sección plástica
  • Esfuerzo axil N_pl,d
  • Esfuerzos cortantes V_pl,y,d, V_pl,z,d, V_pl,u,d, V_pl,v,d
  • Momentos flectores M_pl,y,d, M_pl,z,d, M_pl,u,d, M_pl,v,d
  • Módulos de sección Z_y, Z_z, Z_u, Z_v
  • Áreas a cortante A_pl,y, A_pl,z, A_pl,u, A_pl,v
  • Posición de los ejes de bisección del área f_u, f_v,
  • Muestra de la elipse de inercia
• Momentos estáticos
  • Momentos estáticos Q_u, Q_v, Q_y, Q_z con posición del máximo y especificación del flujo de cortantes
  • Coordenadas de pandeo ω_M
  • momentos de área (áreas de alabeo) S_ω,M
  • Áreas de celdas Am de secciones cerradas
• Tensión

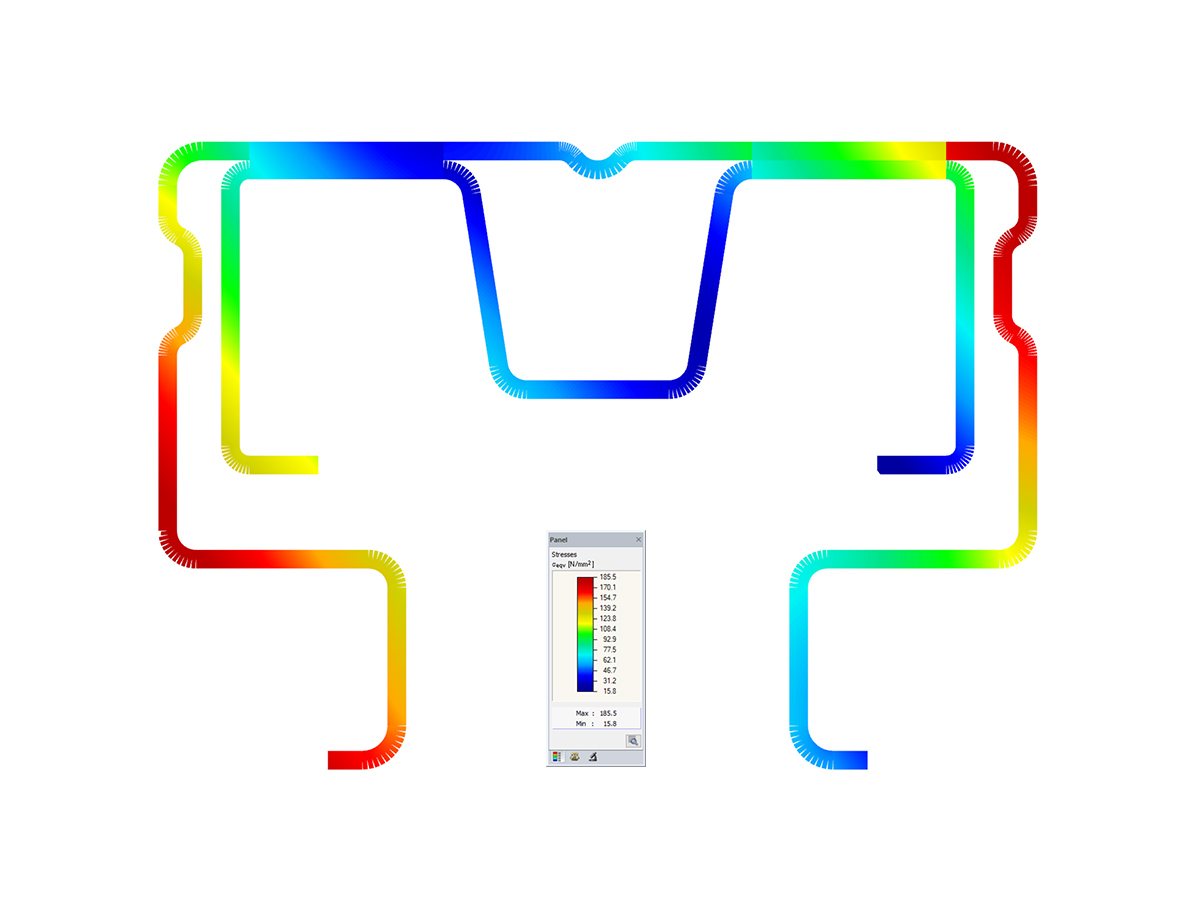

  • Tensiones normales σ_x debidas al esfuerzo axil, momentos flectores y bimomento de alabeo
  • Tensiones tangenciales τ de esfuerzos cortantes, así como de momentos torsores primarios y secundarios
  • Tensiones equivalentes σv con factor personalizable para tensiones tangenciales
  • Razones de tensiones, referidas a las tensiones límite
  • Tensiones para los bordes de los elementos o las líneas centrales
  • Tensiones en soldaduras de soldaduras en ángulo
• Secciones de muros a cortante
  • Propiedades de sección de secciones no unidas (núcleos de construcciones altas, perfiles mixtos)
  • sfuerzos cortantes de las secciones parciales debidos a flexión y torsión
• Análisis plástico
  • Cálculo de la capacidad plástica con la determinación del factor de mayoración αpl
  • Comprobación de los límites de esbeltez (c/t) en concordancia con los métodos de cálculo el-el, el-pl ó pl-pl según la norma DIN 18800

SHAPE-THIN contiene una amplia biblioteca de perfiles laminados y secciones paramétricas. Se pueden componer o complementar con nuevos elementos. Es posible modelar una sección compuesta de diferentes materiales.

Las herramientas gráficas y funciones permiten modelar formas de secciones complejas de la manera habitual en común con los programas de CAD. La entrada gráfica ofrece la opción de establecer elementos puntuales, soldaduras en ángulo, arcos, secciones rectangulares y circulares parametrizadas, elipses, arcos elípticos, parábolas, hipérbolas, spline y NURBS. De forma alternativa, se puede importar un archivo DXF que se utiliza como base para modelados posteriores. También es posible utilizar líneas auxiliares para el modelado.

Además, la introducción de datos paramétrica permite insertar el modelo y datos de cargas de una manera específica para que dependa de ciertas variables.

Los elementos se pueden dividir o adjuntar a otros objetos gráficamente. SHAPE-THIN divide automáticamente los elementos y facilita un flujo de tensiones ininterrumpido introduciendo elementos nulos. Para los elementos nulos, puede definir un espesor específico para controlar la transferencia a cortante.

Todos los resultados se pueden evaluar y visualizar en una forma numérica y gráfica atractiva. Las herramientas de selección facilitan la evaluación precisa de los resultados.

El informe se corresponde con los altos estándares de RFEM 6 y RSTAB 9. Las modificaciones de la sección se actualizan automáticamente.
