SHAPE-THIN

SHAPE-THIN stanoví průřezové charakteristiky a napětí u libovolných otevřených, uzavřených, spojených nebo nesouvislých průřezů.

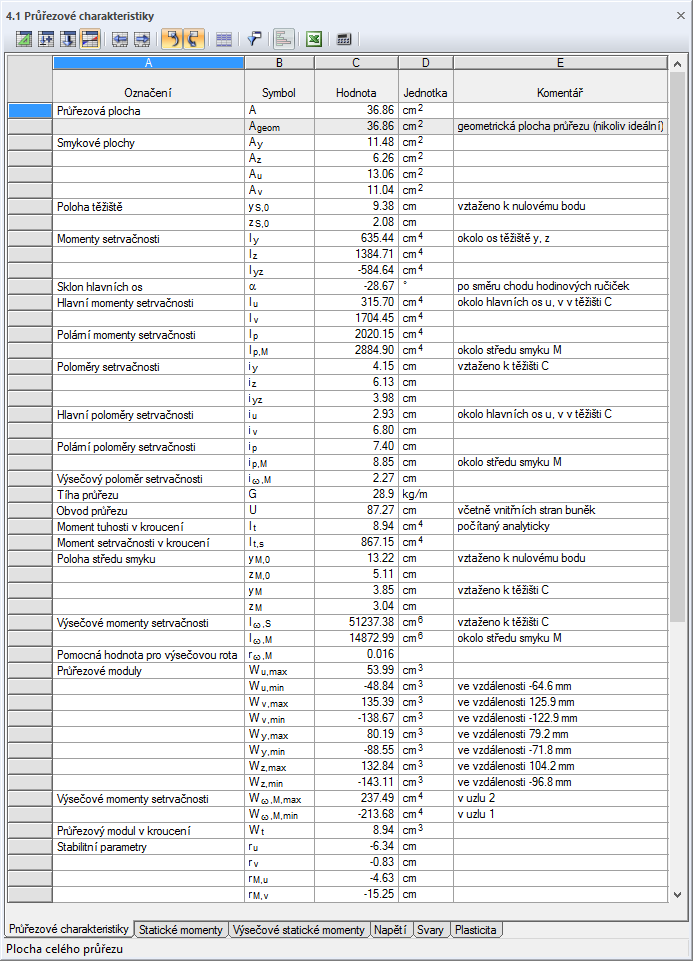

• Průřezové charakteristiky
  • Celková plocha A
  • Smykové plochy A_y, A_z, A_u a A_v
  • Poloha těžiště y_S , z_S
  • momenty plochy 2 stupně I_y, I_z, I_yz, I_u, I_v, I_p, I_{p, M}
  • Poloměry setrvačnosti i_y, i_z, i_yz, i_u, i_v, i_p, ip,M
  • Úhel natočení hlavních os α
  • Tíha průřezu G
  • Obvod průřezu U
  • torzní konstanty plochy stupně I_T, I_T,St.Venant, I_T,Bredt, I_T,s
  • Poloha středu smyku y_M , z_M
  • Výsečové momenty setrvačnosti I_ω,S, I_ω,M, resp. I_ω,D pro vázanou osu kroucení
  • Max./min. průřezové moduly W_y, W_z, W_u, W_v, W_ω,M s uvedením polohy
  • Stabilitní parametry r_u, r_v, r_M,u, r_M,v
  • Součinitel tlumení λ_M
• Plastické průřezové charakteristiky
  • Normálová síla N_pl,d
  • Smykové síly V_pl,y,d, V_pl,z,d, V_pl,u,d, V_pl,v,d
  • Ohybové momenty M_pl,y,d, M_pl,z,d, M_pl,u,d, M_pl,v,d
  • Průřezové moduly W_pl,y, W_pl,z, W_pl,u, W_pl,v
  • Smykové plochy A_pl,y, A_pl,z, A_pl,u, A_pl,v
  • Poloha os plochy f_u, f_v,
  • Zobrazení elipsy setrvačnosti
• Statické momenty
  • Plošné momenty prvního stupně S_u, S_v, S_y, S_z s polohou maxima a určením smykového toku
  • Výsečové pořadnice ω_M
  • momenty plochy S_ω,M
  • Plochy ohraničené střednicí Am

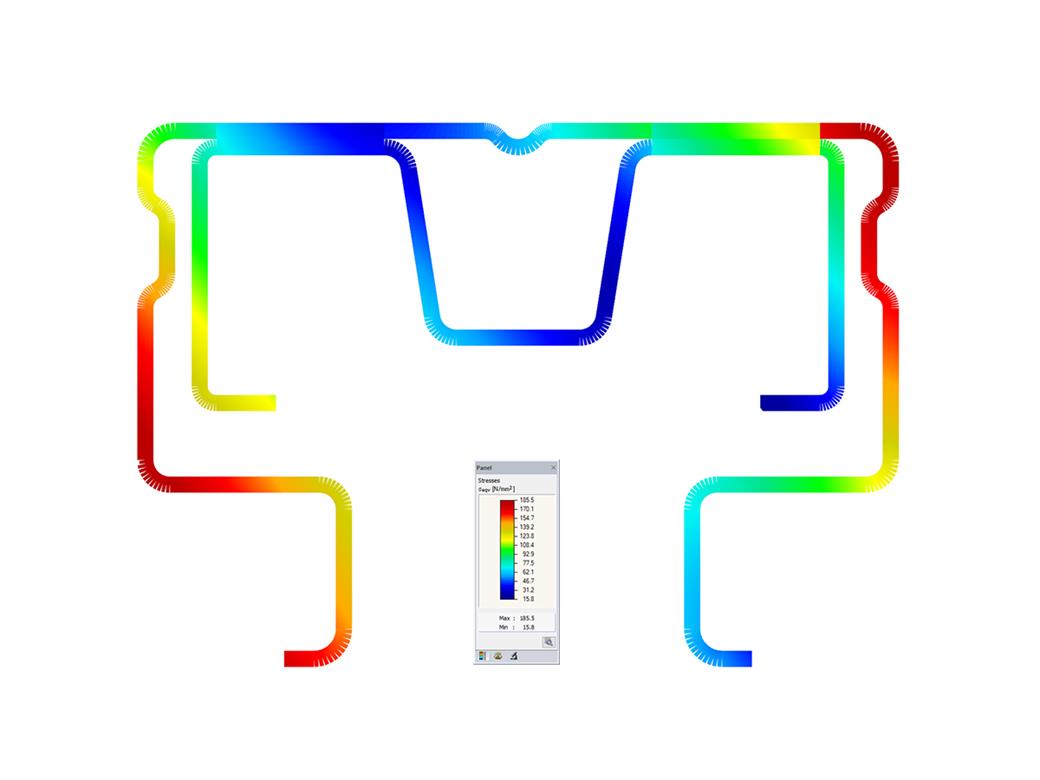

• Napětí

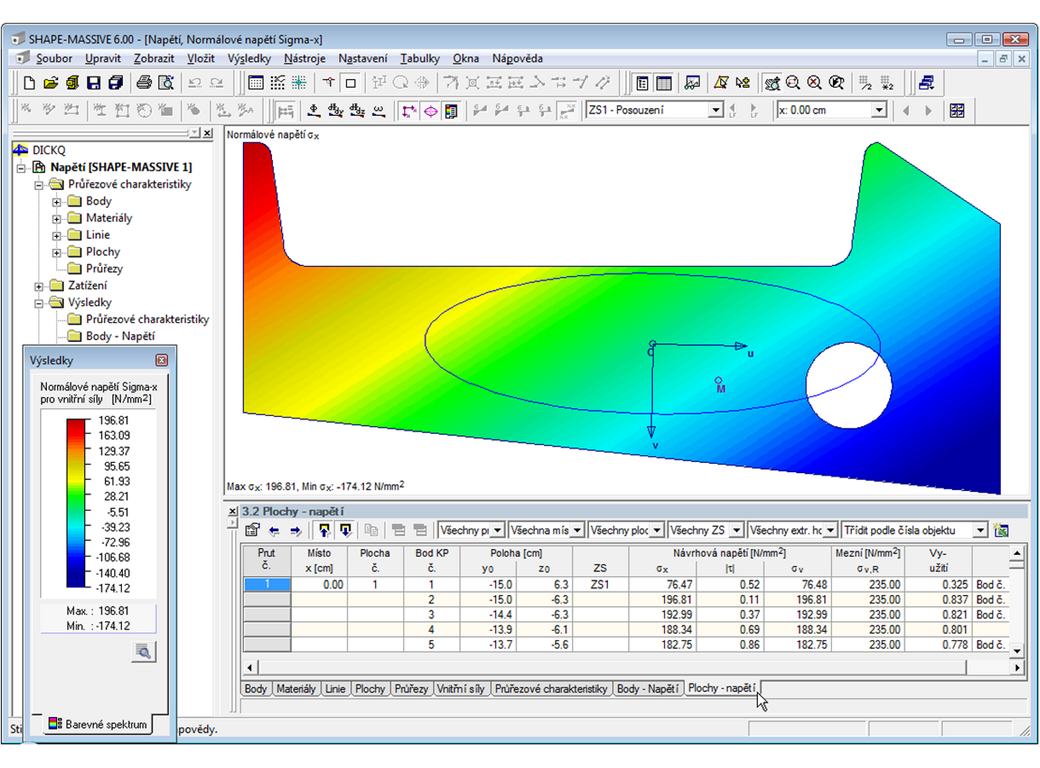

  • Normálová napětí σ_x od normálové síly, ohybových momentů a deplanačního bimomentu
  • Smyková napětí τ od smykových sil a také od primárních a sekundárních krouticích momentů
  • Srovnávací napětí σv s upravitelným součinitelem pro smyková napětí
  • Využití vzhledem k mezním napětím
  • Napětí na okrajích prvku nebo na střednicích
  • Napětí v koutových svarech
• Vyztužující systémy
  • Průřezové charakteristiky nesouvislých průřezů (jádra výškových budov, složené profily)
  • Smykové síly vyztužujícího systému vlivem ohybu a kroucení

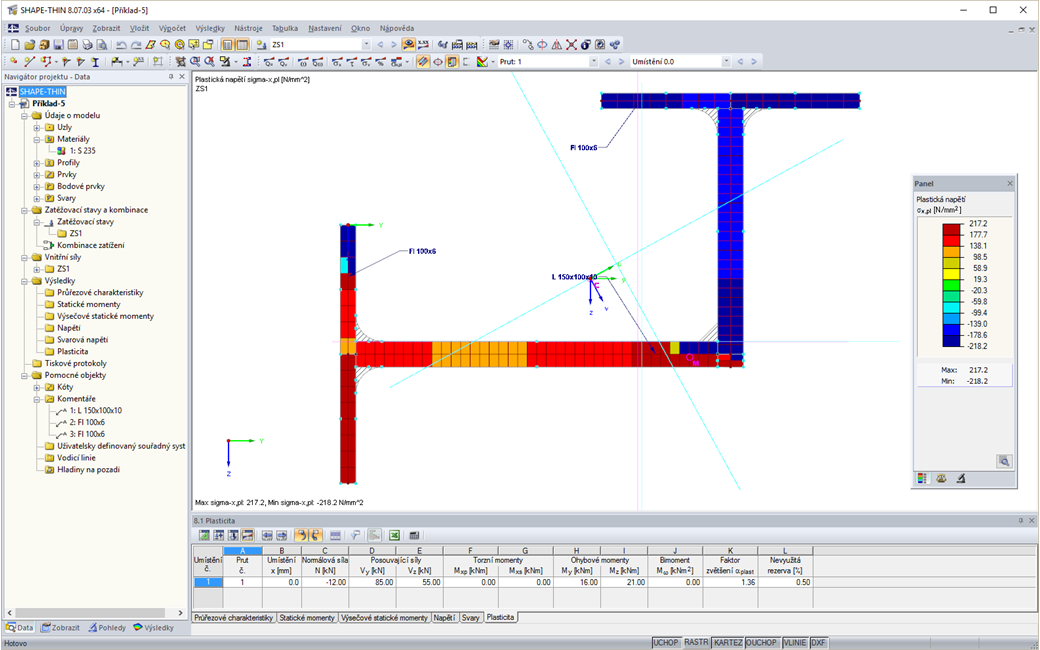

• Plastické posouzení
  • Posouzení plastické únosnosti se stanovením součinitele zvětšení αpl

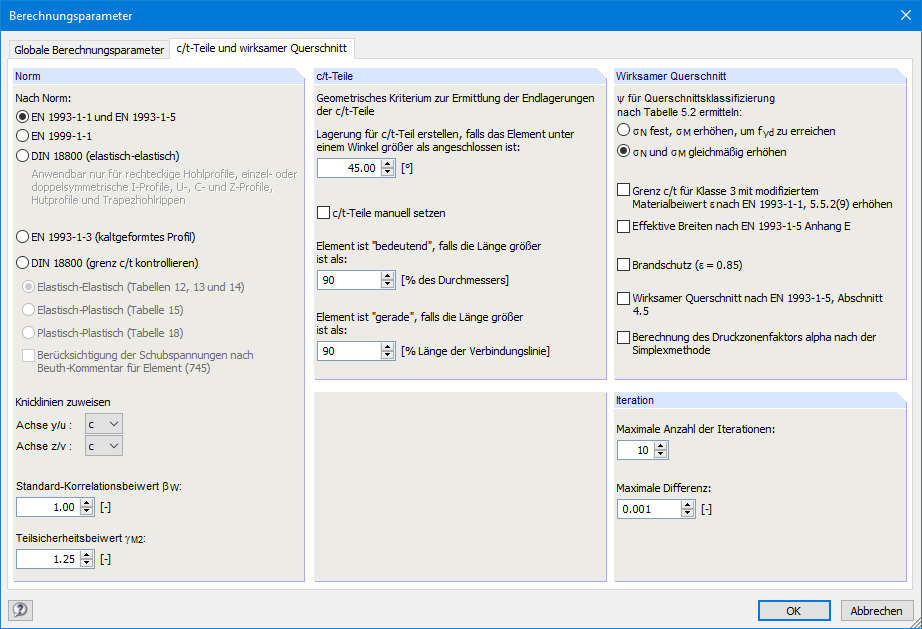

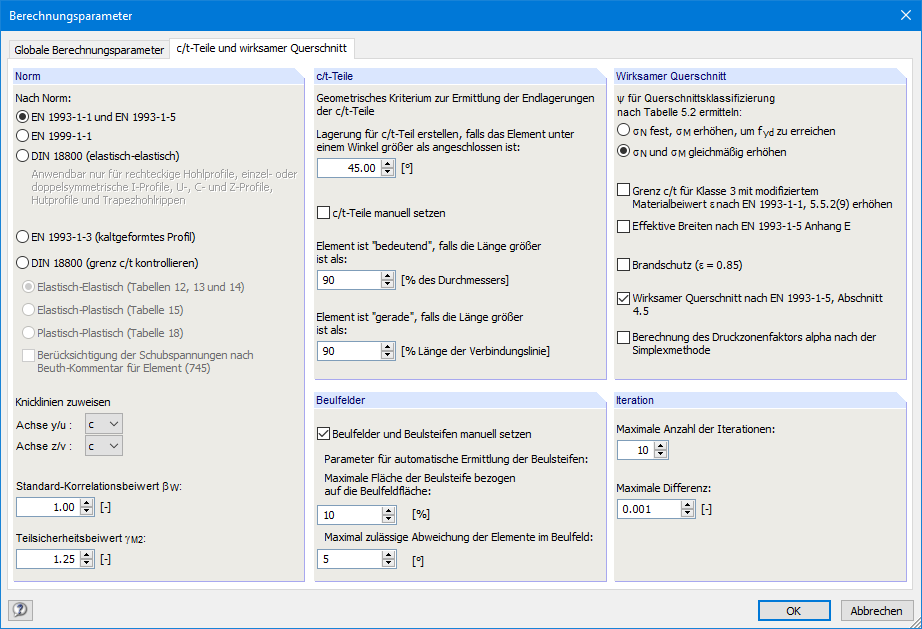

  • Posouzení poměrů (c/t) metodou el-el, el-pl nebo pl-pl podle DIN 18800

Program SHAPE-THIN obsahuje rozsáhlou databázi různých typů válcovaných a parametrických průřezů. Ty lze dále kombinovat nebo doplňovat novými prvky. Bez problému lze modelovat i průřezy složené z různých materiálů.

Grafické nástroje a funkce umožňují modelovat složité tvary průřezů jako v CAD nástrojích Díky grafickým nástrojům lze mimo jiné snadno zadávat bodové prvky, koutové svary, oblouky, parametrické obdélníkové a kruhové průřezy, elipsy, eliptické oblouky, paraboly, hyperboly, linie typu Spline nebo NURBS. Lze také importovat DXF soubor a použít jej jako základ pro další modelování. Při modelování lze používat i vodicí linie.

Parametrické zadávání umožňuje zadávat údaje o konstrukci a zatížení v závislosti na určitých proměnných.

Prvky můžeme graficky rozdělovat nebo připojovat k jiným objektům. Program SHAPE-THIN prvky automaticky rozdělí a zajistí nepřerušený smykový tok pomocí nulových prvků. U nulových prvků můžeme definovat specifickou tloušťku, a tak regulovat přenos smyku.

Veškeré výsledky lze snadno vyhodnotit v číselné a grafické podobě. Pro grafické znázornění jsou k dispozici nástroje pro výběr, které umožňují podrobné prohlížení výsledků.

Tiskový protokol odpovídá vysokým standardům programů RFEM 6 a RSTAB 9. Úpravy se automaticky aktualizují.
