Pregunta:

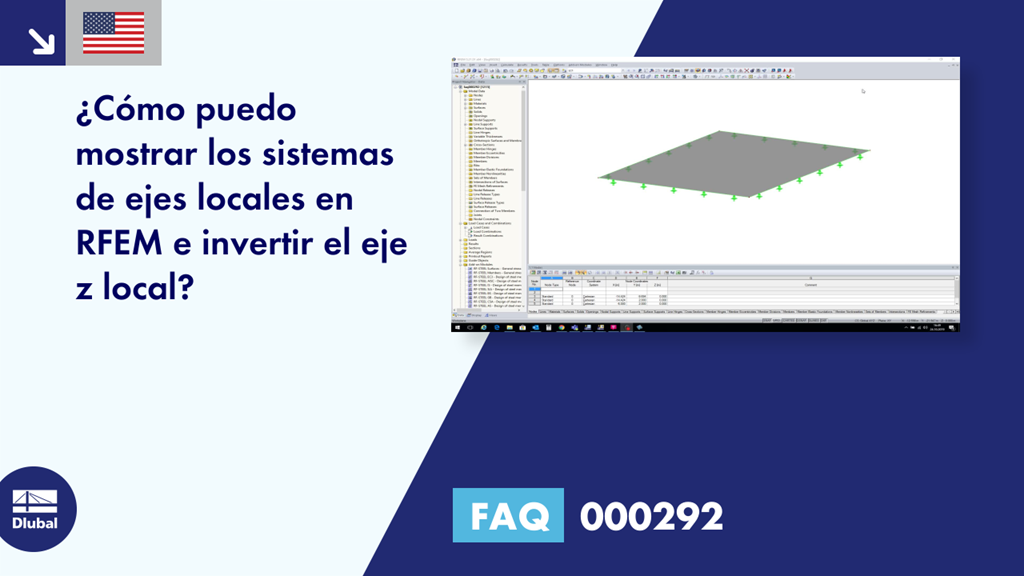

¿Cómo puedo mostrar los sistemas de ejes locales en RFEM e invertir el eje local z?

Respuesta:
Cada superficie tiene un sistema de coordenadas local (x, y, z) en RFEM.

Las coordenadas x e y se encuentran en la superficie, z es perpendicular a la superficie. Los lados superior e inferior de una superficie están determinados por la dirección del eje z.

La dirección en la que apunta el eje z local es el lado inferior de una superficie. Normalmente, este eje z local apunta hacia abajo. Dependiendo de la dirección de definición de las líneas de contorno y el orden en el que se hizo clic en las líneas, también es posible que el eje z local apunte hacia arriba.

Sin embargo, esto se puede corregir muy fácilmente. Primero muestre los sistemas de coordenadas de la superficie local.

Para ello, proceda de la siguiente manera:

Activar Navegador de proyectos - Mostrar en el lado izquierdo de la pantalla.

Abra la rama "Modelo" → "Superficies" y active la casilla de verificación delante de la entrada "Sistemas de ejes x, y, z".

Para invertir la dirección del eje z local, haga clic con el botón secundario en la superficie relevante y seleccione "Invertir sistema de ejes locales" en el menú contextual.

No es posible girar los ejes locales x, y. La dirección de estos ejes depende directamente del eje global y la posición de la superficie. Por ejemplo, si se define una superficie en el plano x, y, el eje x local apunta en la dirección del eje x global. Si inclina esta losa fuera del plano, el sistema de coordenadas local gira automáticamente.
