Dotaz

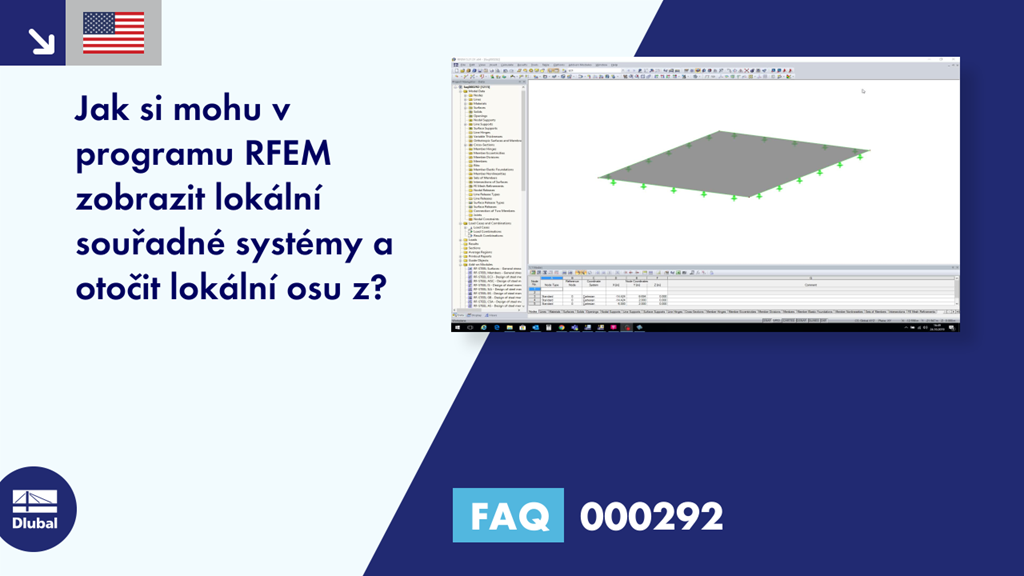

Jak si mohu v programu RFEM zobrazit lokální souřadné systémy a otočit lokální osu z?

Odpověď

V programu RFEM má každá plocha lokální souřadný systém (x, y, z).

Souřadnice x a y leží v ploše, z je kolmá na plochu. Horní a dolní strana plochy je určena směrem osy z.

Směr, ve kterém lokální osa z ukazuje, je dolní stranou plochy. Obvykle tato lokální osa z směřuje dolů. V závislosti na směru definování hraničních linií a na pořadí, v jakém byly na linie kliknuty, však může být také možné, že lokální osa z bude směřovat nahoru.

To ovšem lze velmi snadno napravit. Nejdříve prosím zobrazte lokální souřadné systémy ploch.

Postupovat budeme následovně:

V levé části obrazovky aktivujeme navigátor projektu - zobrazení.

Otevřete větev "Model" → "Plochy" a před údajem "Plošné osové systémy x, y, z" zaškrtněte políčko.

Pro obrácení směru lokální osy z, klikněte pravým tlačítkem myši na příslušnou plochu a v místní nabídce vyberte příkaz "Otočit lokální souřadný systém".

Lokální osy x, y nelze natočit. Směr těchto os je přímo závislý na globální ose a na poloze plochy. Například zadejte například plochu v rovině x, y, lokální osa x bude směřovat ve směru globální osy x. Pokud tuto desku nakloníte z roviny, lokální souřadný systém se natočí automaticky.
