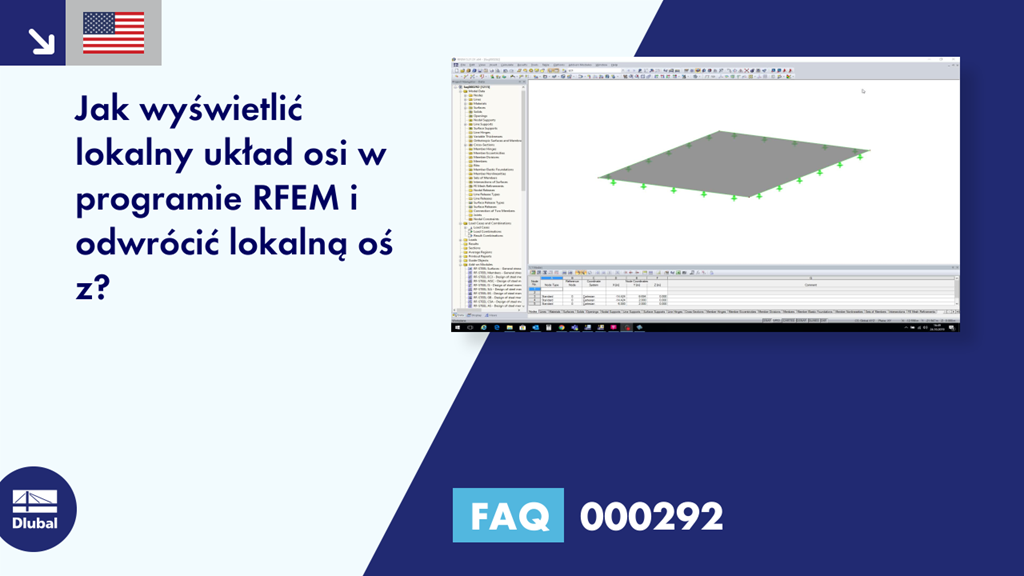

[EN] FAQ 000292 | Jak mogę wyświetlić lokalne układy osi w programie RFEM i odwrócić lokalną oś z ...

Pytanie:
Jak mogę wyświetlić lokalne układy osi w programie RFEM i odwrócić lokalną oś z?

Odpowiedź:
Każda powierzchnia ma lokalny układ współrzędnych (x, y, z) w programie RFEM.

Współrzędne x i y leżą na powierzchni, z jest prostopadła do powierzchni. Górna i dolna strona powierzchni są określane przez kierunek osi z.

Kierunek, w którym wskazuje lokalna oś z, jest dolną stroną powierzchni. Zazwyczaj ta lokalna oś z jest skierowana w dół. W zależności od kierunku definiowania linii granicznych oraz kolejności klikania linii może istnieć możliwość skierowania lokalnej osi z w górę.

Można to jednak bardzo łatwo skorygować. Najpierw należy wyświetlić lokalne układy współrzędnych powierzchni.

W tym celu należy wykonać następujące kroki:

Aktywuj Nawigator projektu - Wyświetlanie w lewej części ekranu.

Otworzyć gałąź "Model" → "Powierzchnie" i aktywować pole wyboru przed wpisem "Układy osiowe powierzchni x, y, z".

Aby odwrócić kierunek lokalnej osi z, należy kliknąć odpowiednią powierzchnię prawym przyciskiem myszy i wybrać opcję „Odwrócić lokalny układ osi” w menu kontekstowym.

Nie można obrócić lokalnych osi x, y. Kierunek tych osi zależy bezpośrednio od osi globalnej i położenia powierzchni. Na przykład, jeżeli powierzchnia jest zdefiniowana w płaszczyźnie x, y, lokalna oś x wskazuje kierunek globalnej osi x. W przypadku odchylenia płyty poza płaszczyznę lokalny układ współrzędnych obraca się automatycznie.
