Domanda:

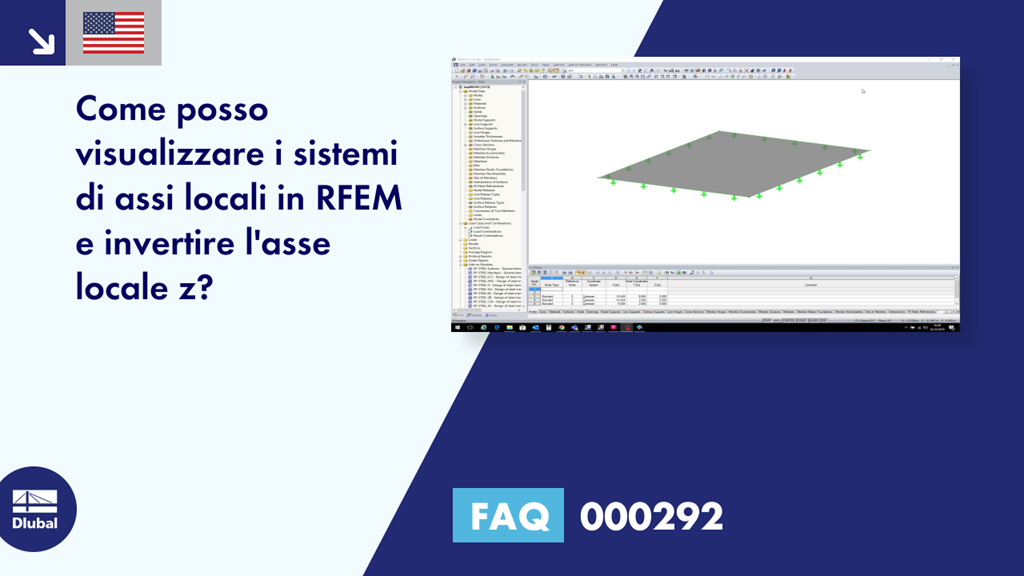

Come posso visualizzare i sistemi di assi locali in RFEM e invertire l'asse locale z?

Risposta:
Ogni superficie ha un sistema di coordinate locale (x, y, z) in RFEM.

Le coordinate x e y giacciono nella superficie, z è perpendicolare alla superficie. I lati superiore e inferiore di una superficie sono determinati dalla direzione dell'asse z.

La direzione in cui punta l'asse z locale è il lato inferiore di una superficie. Normalmente, questo asse z locale punta verso il basso. A seconda della direzione di definizione delle linee di contorno e dell'ordine in cui le linee sono state cliccate, può anche essere possibile che l'asse z locale punti verso l'alto.

Tuttavia, questo può essere corretto molto facilmente. Si prega di visualizzare prima i sistemi di coordinate della superficie locale.

Procedi come segue:

Attiva Navigatore progetti - Visualizza sul lato sinistro dello schermo.

Aprire il ramo "Modello" → "Superfici" e attivare la casella di controllo davanti alla voce "Sistemi di assi delle superfici x, y, z".

Per invertire la direzione dell'asse z locale, fare clic con il pulsante destro del mouse sulla superficie pertinente e selezionare "Inverti sistema di assi locali" nel menu di scelta rapida.

Non è possibile ruotare gli assi locali x, y. La direzione di questi assi dipende direttamente dall'asse globale e dalla posizione della superficie. Ad esempio, se una superficie è definita nel piano x, y, l'asse x locale punta nella direzione dell'asse x globale. Se si inclina questo solaio fuori dal piano, il sistema di coordinate locale ruota automaticamente.
