[FR] FAQ 000292 | Comment afficher les systèmes d'axes locaux dans RFEM et inverser l'axe local z ...

Question :

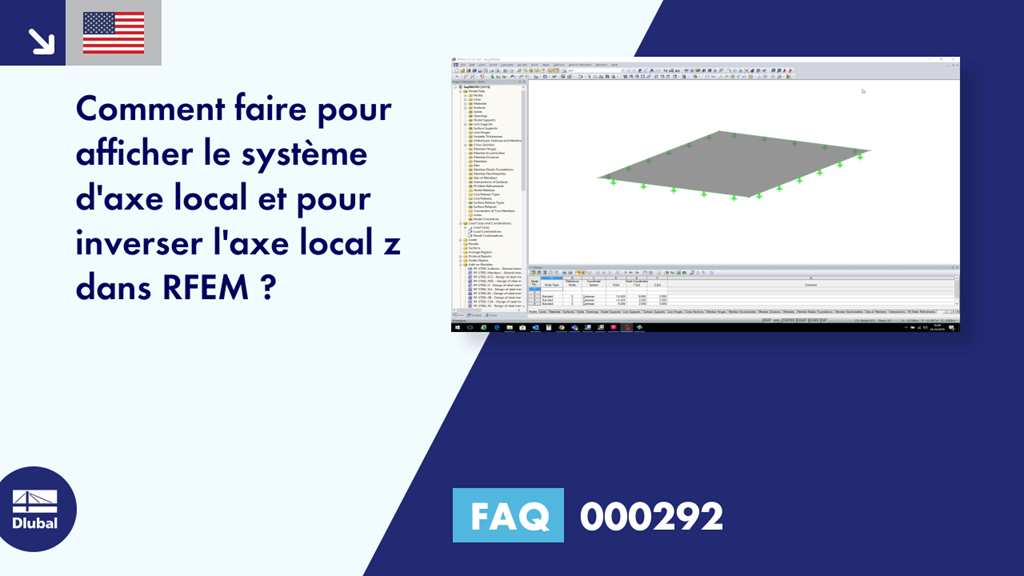

Comment faire pour afficher le système d'axe local et pour inverser l'axe local z dans RFEM ?

Réponse :
Chaque surface a un système de coordonnées local (x, y, z) dans RFEM.

Les coordonnées x et y se trouvent dans la surface, z est perpendiculaire à la surface. Les côtés supérieur et inférieur d'une surface sont déterminés par la direction de l'axe z.

La direction dans laquelle pointe l'axe z local est le côté inférieur d'une surface. Normalement, cet axe z local est orienté vers le bas. Selon la direction de définition des lignes de contour et l'ordre dans lequel les lignes ont été cliquées, il est également possible que l'axe z local pointe vers le haut.

Cependant, cela peut être corrigé très facilement. Veuillez d'abord afficher les systèmes de coordonnées de surface locaux.

Procédez comme suit :

Activez le Navigateur de projet - Afficher à gauche de l'écran.

Ouvrez la branche «Modèle» → «Surfaces» et cochez la case devant l'entrée «Systèmes d'axes de surface x, y, z».

Pour inverser la direction de l'axe local z, faites un clic droit sur la surface concernée et sélectionnez «Inverser le système d'axe local» dans le menu contextuel.

Il est impossible de faire pivoter les axes locaux x, y. La direction de ces axes dépend directement de l'axe global et de la position de la surface. Par exemple, si une surface est définie dans le plan x, y, l'axe x local pointe dans la direction de l'axe x global. Si vous inclinez cette dalle hors du plan, le système de coordonnées local pivote automatiquement.
