Especificaciones de cálculo

Punzonamiento

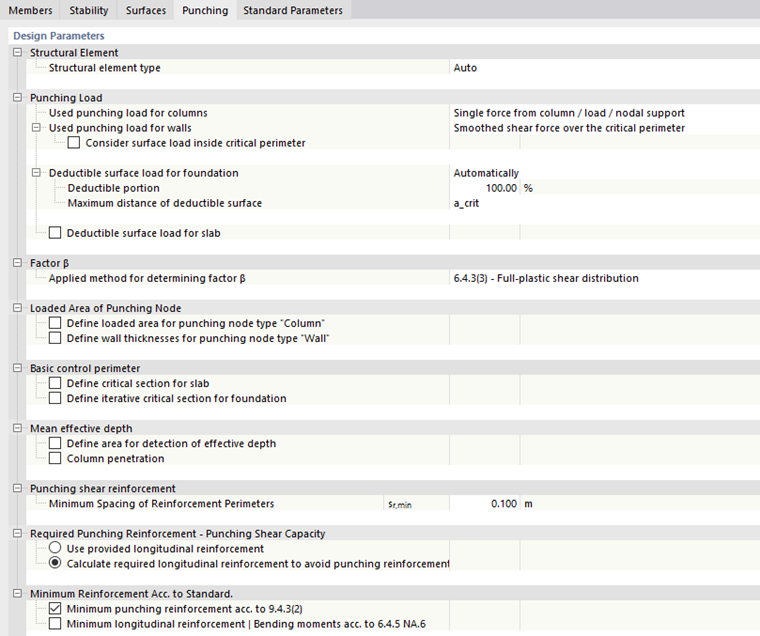

La pestaña Punzonamiento del cuadro de diálogo "Configuraciones de estados límite último" gestiona la configuración para las comprobaciones de cálculo de la resistencia a punzonamiento en losas de forjado o losas de cimentación. Es posible realizar el cálculo de la resistencia a punzonamiento para cargas puntuales y lineales.

Los "Parámetros de cálculo" se dividen en varias categorías.

Elemento constructivo

El programa intenta reconocer automáticamente el tipo de elemento estructural y considerar la situación relevante (losa o cimentación) en el cálculo.

También puede definir a mano el tipo en la lista. Esto puede ser necesario cuando el algoritmo no determina correctamente las condiciones de contorno en el modelo debidas a una situación especial.

Carga de punzonamiento

Esta categoría contiene varios subelementos con parámetros importantes para la determinación de la carga de punzonamiento.

Carga de punzonamiento usada para pilares

La carga de punzonamiento para el punzonamiento a lo largo de los pilares se transfiere directamente desde los esfuerzos axiles del pilar de forma predeterminada. Como alternativa, puede cambiar a la aplicación de esfuerzos cortantes en el perímetro crítico.

Puede seleccionar entre la distribución suavizada y sin suavizar de los esfuerzos cortantes. Opcionalmente, puede "considerar la carga superficial dentro del perímetro crítico" para determinar el componente de carga que falta entre el perímetro crítico y la ubicación de la introducción de la carga para la carga de punzonamiento VEd.

Carga de punzonamiento usada para muros

Esta configuración afecta al cálculo de la resistencia a punzonamiento de las esquinas y extremos de los muros. Para determinar la carga de punzonamiento, se usa de forma predeterminada la distribución suavizada de los esfuerzos cortantes en el perímetro de control. Como alternativa, puede cambiar a la distribución sin suavizar de los esfuerzos cortantes.

El programa intenta determinar automáticamente la carga superficial en la superficie a partir de la distribución de carga. También puede usar la casilla "Considerar la carga superficial dentro del perímetro crítico" para especificar manualmente el componente de carga que falta entre el perímetro crítico y la ubicación de la introducción de la carga para la carga de punzonamiento Ved. Para hacer esto, seleccione la opción "Definido por el usuario" e introduzca la carga superficial en el cuadro de texto.

Información

La entrada definida por el usuario de una carga superficial afecta a Todos los nudos con esta configuración del estado límite último asignada. En caso de duda, utilice varias configuraciones y asígnelas específicamente a los objetos.

Carga superficial deducible para cimentación

En esta categoría, puede controlar cómo el programa trata la carga superficial favorable dentro del perímetro crítico en pilares al calcular las losas de cimentación. Si realiza el cálculo en pilares individuales, el esfuerzo axil del pilar se aplica de forma predeterminada como una carga de punzonamiento, como se describe anteriormente. El componente de carga de la presión del suelo que actúa favorablemente dentro del perímetro crítico se puede restar de esta carga de punzonamiento. Por lo general, esta carga superficial se determina "automáticamente" a partir de la distribución de carga en una superficie. Opcionalmente, el valor puede ser "Definido por el usuario".

La "parte deducible" de la carga superficial que se deduce de la carga de punzonamiento VEd se establece al 100 % de manera predeterminada: Se supone que el área del perímetro de control básico se determina iterativamente al calcular las losas de cimentación o losas de piso. Si define la posición del perímetro crítico como necesario (por ejemplo, 1.0*d), puede cambiar la parte deducible al 50 %.

El perímetro crítico acrít se preestablece como la "distancia máxima de la superficie deducible". De esta forma, se aplica la posición del perímetro crítico determinada iterativamente. Como alternativa, puede cambiar a la opción "k * d" en la lista. Esto significa que la altura ("d") estática múltiple ("k") se utiliza como la posición del perímetro crítico para la carga superficial deducible. La configuración predeterminada es "1.0 * d"; si es necesario, ajuste el factor k.

Información

Tenga en cuenta de nuevo que la carga superficial definida por el usuario y la posición del perímetro crítico definida por el usuario afectan a todos los nudos con esta configuración de capacidad última asignada.

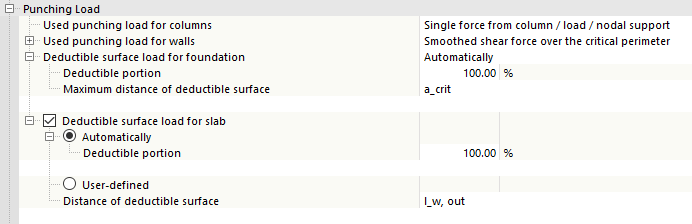

Carga superficial deducible para losa

Esta categoría corresponde a las opciones descritas en la sección Carga superficial deducible para cimentación. De este modo, puede reducir la carga de punzonamiento para componentes estructurales de tipo "placa" si hay cargas superficiales favorables. La función está desactivada de forma predeterminada.

Factor β

El factor de incremento de carga β se determina de forma predeterminada utilizando las fórmulas en la sección "6.4.3(3) - Distribución plástica total del cortante". Sin embargo, la lista también proporciona alternativas para la selección.

  • "6.4.3(6) - Coeficientes constantes según la fig. 6.21N": El programa aplica valores aproximados constantes en los nudos individuales, dependiendo de la geometría determinada (esquina, borde, centro, extremo del muro o esquina del muro).

Importante

El programa no comprueba si los valores aproximados con respecto al desplazamiento del sistema estructural o los vanos lx y ly son aplicables para losas apoyadas en puntos.

Información

Tenga también en cuenta que el factor de incremento de carga afecta a todos los nudos con esta configuración de capacidad última asignada. Si es necesario, utilice varias configuraciones y asígnelas específicamente a los objetos.

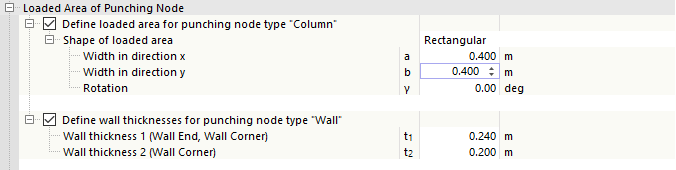

Área cargada del nudo de punzonamiento

Normalmente, la geometría del nudo de punzonamiento, por ejemplo, las dimensiones de un pilar conectado, se determina directamente a partir de la sección del pilar. Si desea usar una dimensión diferente para el cálculo, active esta opción. Son posibles especificaciones separadas para el tipo de nudo "Pilar" y "Muro" de punzonamiento.

Defina la geometría del área cargada manualmente. De esta forma, las dimensiones determinadas a partir de la topología se sobrescribirán para todos los nudos con esta configuración asignada.

También puede usar esta función para calcular una carga en nudo o una carga lineal que no tenga dimensiones por cálculo.

Al introducir el "espesor del muro", asegúrese que el espesor t1 siempre se asigne a la línea con la numeración más pequeña en el modelo. El espesor del muro t2 se asigna a la línea con el número de línea mayor.

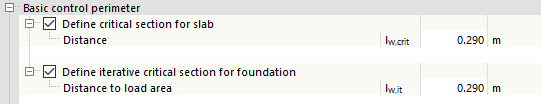

Perímetro de control básico

En esta categoría, tiene la opción de especificar manualmente el perímetro crítico para el cálculo de una losa o una cimentación (losa de piso).

Por lo general, no se requiere una entrada manual ya que el programa determina el perímetro crítico automáticamente. Por lo tanto, solo se puede acceder a los cuadros de texto después de activar la función.

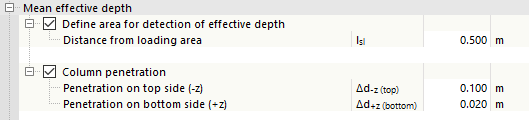

Canto útil medio

Por lo general, la altura estática d se determina en la ubicación del nudo conectado. Sin embargo, para superficies con una distribución variable del espesor de la superficie, puede ser necesario ajustar el "área para detección de canto útil". Luego puede ajustar la "distancia desde área de carga" para aplicar un canto útil menor, si es necesario.

Por ejemplo, para considerar la inserción de un pilar de hormigón armado en una losa de hormigón armado, puede definir la "penetración del pilar". El canto útil d calculado se reduce entonces mediante los valores especificados Δd durante el cálculo.

Armadura de punzonamiento

En esta categoría, puede definir la "separación mínima de perímetros de armadura" sr,mín que se aplica durante la determinación de cualquier armadura de punzonamiento necesaria. Se preestablece una distancia mínima de 10 cm.

Armadura de punzonamiento necesaria - Capacidad a punzonamiento

Hay dos opciones para determinar la resistencia a punzonamiento:

  • "Usar armadura longitudinal existente": El programa aplica la armadura longitudinal existente que se insertó para la superficie en el nudo de punzonamiento.
  • "Calcular la armadura longitudinal necesaria para evitar armadura de punzonamiento": El programa aumenta automáticamente la armadura longitudinal para evitar cualquier armadura de punzonamiento que pueda ser necesaria.
Importante

Durante el cálculo de la resistencia a punzonamiento, todas las áreas de armadura introducidas en el nudo se agregan y aplican como armadura longitudinal existente en la cara del nudo de punzonamiento que no tiene carga.

Armadura mínima según la norma

Si se requiere armadura de punzonamiento, se considera de forma predeterminada la "armadura mínima de punzonamiento según 9.4.3(2)". Sin embargo, siempre que la capacidad de carga VRd,c no se exceda por VEd, esta configuración no tiene efecto en el cálculo del nudo.

Para el cálculo según DIN EN 1992‑1‑1, puede activar los "momentos flectores según 6.4.5 NA.6". Por lo tanto, se determina un momento flector mínimo a partir de la carga de punzonamiento VEd, para la cual se calcula una armadura longitudinal necesaria. El resultado se integra en la visualización de la armadura longitudinal necesaria en el "Navegador - Resultados".
