Comprender el impacto de la dirección del viento es esencial para desarrollar diseños que puedan resistir fuerzas de viento variables, garantizando la seguridad y durabilidad de las estructuras. En términos simplificados, la dirección del viento ayuda a afinar las simulaciones CFD y a orientar los principios del diseño estructural para obtener un rendimiento óptimo y resiliencia frente a los efectos inducidos por el viento.
Introducción

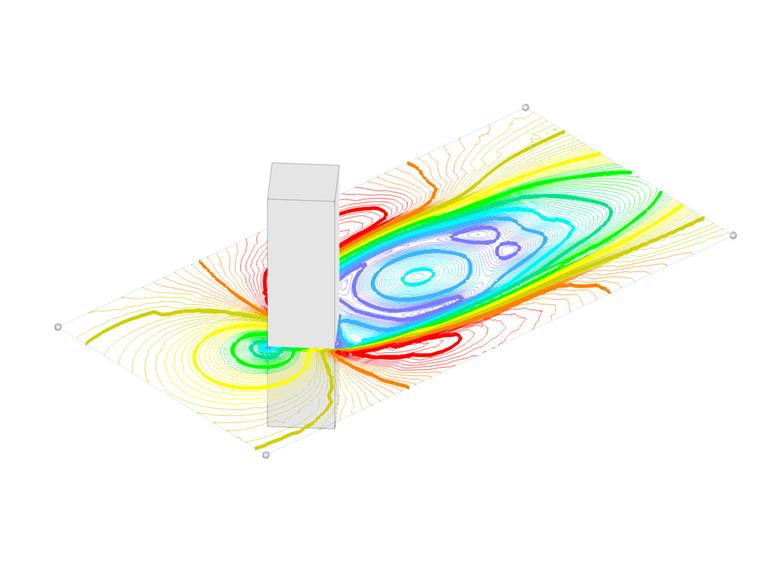

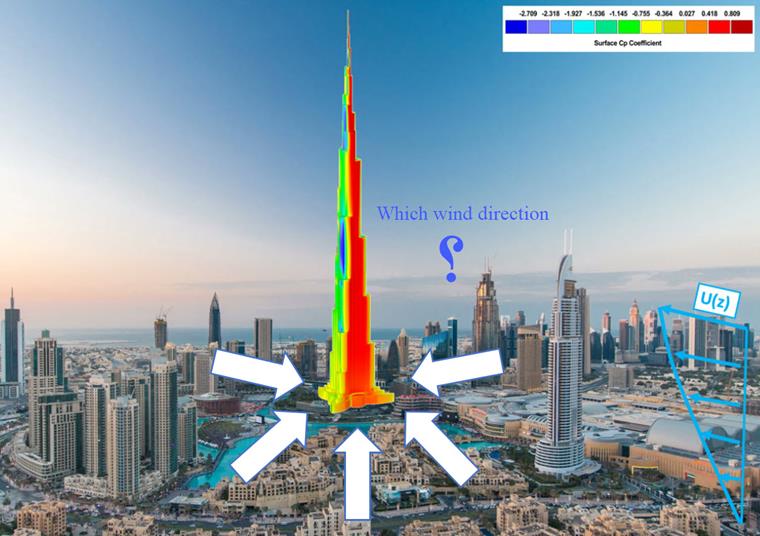

La dirección del viento desempeña un papel crucial en las simulaciones de dinámica de fluidos computacional (CFD) y en el diseño estructural de edificios, puentes, vehículos y otros objetos sometidos a fuerzas aerodinámicas. Cuando los ingenieros y diseñadores trabajan en el desarrollo de una estructura, comprender la influencia de la dirección del viento es esencial para garantizar la estabilidad, la seguridad y el rendimiento (Image 1).
En las simulaciones CFD, la dirección del viento determina cómo fluye el aire alrededor de una estructura, afectando la distribución de presiones, la resistencia aerodinámica, la sustentación y otras fuerzas aerodinámicas. Estas simulaciones permiten a los diseñadores predecir cómo los cambios en la dirección del viento pueden dar lugar a respuestas distintas de la estructura, influyendo en su diseño para resistir diferentes condiciones de viento. Por ejemplo, la forma de un edificio puede optimizarse para minimizar las cargas de viento en condiciones habituales, o un puente puede diseñarse para evitar la resonancia con los vientos predominantes.
Desde la perspectiva del diseño estructural, el efecto de la dirección del viento es un factor vital para determinar los caminos de carga y los requisitos de resistencia de los distintos elementos estructurales. Las estructuras suelen diseñarse para ser robustas frente a las cargas de viento más severas previstas durante su vida útil. Esto implica comprender los patrones de viento predominantes, incluida la dirección, la velocidad y la frecuencia, para definir la orientación, la forma y el refuerzo estructural.
Además, la dirección del viento puede afectar a la ventilación, la eficiencia energética e incluso al nivel de confort en el interior de los edificios, influyendo en los aspectos arquitectónicos del diseño estructural. En algunos casos, también puede afectar a la erosión del terreno alrededor de la estructura, comprometiendo su cimentación y estabilidad. A continuación se presentan algunos efectos clave de la dirección del viento en la simulación del viento:
Simulaciones CFD
- Análisis aerodinámico: Las simulaciones CFD permiten analizar el flujo de aire alrededor de estructuras. Los cambios en la dirección del viento afectarán a la distribución de presiones alrededor de un edificio o estructura.
- Modelado de la turbulencia: Diferentes direcciones del viento pueden provocar distintos efectos de turbulencia, que pueden estudiarse y modelarse mediante CFD.
- Región de estela: La región de estela, que es un área de flujo perturbado aguas abajo de la estructura, puede ser muy sensible a la dirección del viento. Esto tiene implicaciones para estructuras situadas aguas abajo o para el diseño de conjuntos de edificios donde el flujo de aire entre las estructuras es un aspecto a considerar.
- Ventilación y calidad del aire: La dirección del viento influye en la ventilación natural y en la dispersión de contaminantes alrededor de los edificios, y CFD puede ayudar a analizar estos efectos.
- Validación y calibración: Para que las simulaciones CFD sean eficaces, deben validarse y calibrarse con mediciones reales. Comprender las direcciones de viento predominantes es crucial para este proceso.
Diseño estructural
- Cálculo de cargas: La dirección del viento afecta a la carga de viento sobre las estructuras. Los ingenieros deben considerar los escenarios más desfavorables, con distintas direcciones del viento, para garantizar que las estructuras puedan resistir las cargas máximas posibles.
- Respuesta dinámica: Las estructuras responden de manera diferente a las cargas de viento procedentes de distintas direcciones, lo que afecta a su respuesta dinámica. Comprender estas respuestas es crucial para diseñar estructuras estables.
- Desprendimiento de vórtices: Según la dirección del viento, puede producirse desprendimiento de vórtices, causando oscilaciones en las estructuras, especialmente en las esbeltas como chimeneas y torres.
- Fenómenos aeroelásticos: En estructuras como los puentes, la dirección del viento puede dar lugar a fenómenos aeroelásticos como el flutter, que puede ser catastrófico si no se mitiga durante el diseño.
Interrelación entre la dirección del viento, CFD y el diseño estructural
- Enfoque interdisciplinar: Arquitectos, ingenieros estructurales y analistas CFD suelen colaborar, utilizando los resultados CFD para fundamentar las decisiones de diseño estructural.
- Optimización del diseño: Las simulaciones CFD pueden ayudar a optimizar la forma y orientación de los edificios para minimizar las cargas de viento y mejorar el rendimiento aerodinámico.
- Diseño de fachadas: La información sobre la dirección del viento y la distribución de presiones se utiliza para diseñar fachadas que puedan resistir diversas cargas de viento.
- Confort peatonal: Los estudios también garantizan que las condiciones del viento a nivel del suelo sean confortables y seguras para los peatones.
Caso de estudio

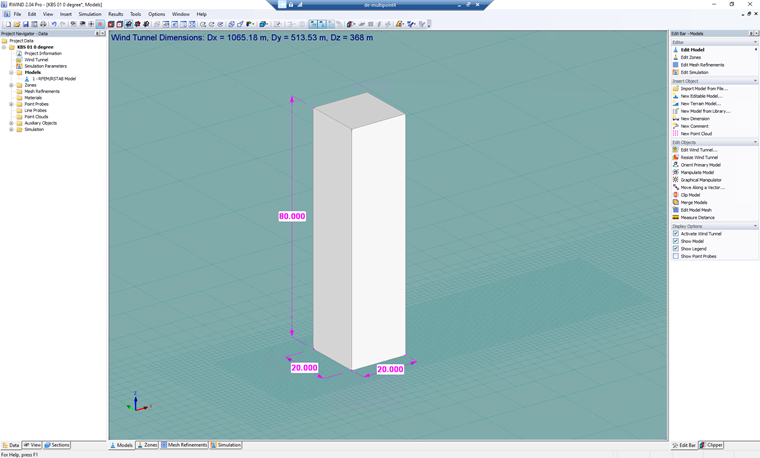

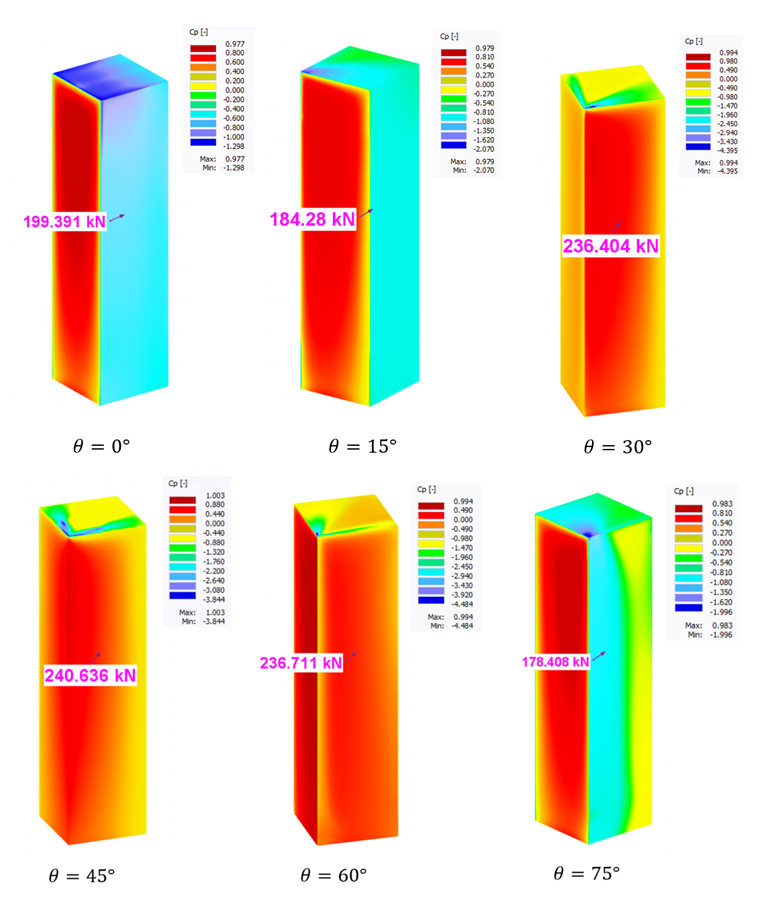

Por ejemplo, se elige una forma simple de edificio (Image 2) para evaluar el efecto de la dirección del viento sobre ella. Los valores de Fd,Fx,Fy,Fz están relacionados con la fuerza total de arrastre, la fuerza en dirección x, la fuerza en dirección y y la fuerza en dirección z; asimismo, Cp,max,pos y Cp,min,neg están relacionados con la presión máxima positiva del viento y la presión mínima del viento (Image 3 y Table 1).
| Direcciones del viento(θ) | Fd (kN) | Fx (kN) | Fy (kN) | Fz (kN) | Cp,max,pos | Cp,min,neg |
| θ=0 | 199.39 | 195.12 | -14.43 | 38.40 | 0.97 | -1.29 |
| θ=15 | 184.28 | 180.34 | 10.88 | 36.30 | 0.97 | -2.07 |
| θ=30 | 236.40 | 230.56 | -33.69 | 39.91 | 0.99 | -4.39 |
| θ=45 | 240.63 | 237.00 | 0.912 | 41.63 | 1.00 | -3.84 |
| θ=60 | 236.71 | 230.62 | 35.72 | 39.62 | 0.99 | -4.48 |
| θ=75 | 178.40 | 172.40 | -28.80 | 35.74 | 0.98 | -1.99 |
Conclusión
La dirección del viento es un componente vital en el análisis y diseño de estructuras. Mediante las simulaciones CFD, los ingenieros pueden predecir y mitigar el impacto del viento, adaptando sus diseños para que resistan la naturaleza inestable de los patrones de viento. A medida que ampliamos los límites de la arquitectura y la ingeniería, la armonización de la estructura con la dirección del viento mediante simulación avanzada se convierte en un testimonio de nuestra creciente capacidad para dominar las fuerzas que configuran nuestro entorno construido. En el caso de estudio actual, demostramos que el ángulo de 45 es el escenario más crítico en relación con las fuerzas de arrastre.
El impacto de la dirección del viento no se limita únicamente a las presiones externas; también afecta al comportamiento aerodinámico, incluido el posible desprendimiento de vórtices y las regiones de estela, que pueden inducir cargas oscilatorias. Estos efectos dinámicos deben comprenderse a fondo para garantizar la integridad estructural y la aptitud al servicio de edificios, puentes y otras infraestructuras. Por lo tanto, al incorporar la variabilidad de la dirección del viento en las simulaciones CFD, los ingenieros pueden predecir los posibles escenarios a los que una estructura puede enfrentarse a lo largo de su vida útil. Esto conduce a diseños más robustos y eficientes que pueden resistir la naturaleza caprichosa del viento, garantizando seguridad, rendimiento y longevidad.
