Cargas ambientales clave que afectan a los sistemas fotovoltaicos
Al diseñar sistemas fotovoltaicos, particularmente aquellos montados en techos o integrados en proyectos a gran escala, una de las consideraciones más críticas es entender las cargas ambientales que deben soportar. Estas cargas suelen incluir fuerzas de viento, nieve y sísmicas, todas las cuales varían considerablemente dependiendo de la ubicación geográfica del sistema. Para los ingenieros, la evaluación precisa de estas fuerzas es esencial para garantizar la seguridad, estabilidad y fiabilidad a largo plazo de la instalación solar.
Determinar con precisión estas cargas no es una tarea simple, ya que implica numerosas variables influenciadas por las condiciones climáticas locales, el terreno y otros factores externos. Por ejemplo, la presión del viento sobre un sistema fotovoltaico depende en gran medida de la velocidad del viento, la dirección y la geometría del techo. La acumulación de nieve puede diferir según el clima regional y el tipo de nieve, mientras que las cargas sísmicas se determinan por la actividad sísmica local. Todos estos factores deben abordarse cuidadosamente durante el proceso de diseño estructural.
Por qué la carga de viento importa en el futuro de la industria de la energía solar
La carga de viento es una de las fuerzas más significativas que afectan el rendimiento y la seguridad de los paneles solares. A medida que el futuro de la industria de la energía solar continúa expandiéndose, las instalaciones se vuelven más grandes y diversas, abarcando desde pequeños techos residenciales hasta extensos sistemas de energía solar industrial. En todos estos casos, el viento presenta un desafío constante. Las ráfagas fuertes, el flujo turbulento alrededor de los edificios y los eventos de tormentas extremas pueden generar un considerable levantamiento y presión sobre los paneles fotovoltaicos, potencialmente comprometiendo su estabilidad si no se consideran adecuadamente.
Usar la herramienta Geo-Zone de Dlubal para obtener datos precisos de cargas
Para ayudar a los ingenieros a enfrentar estos desafíos, Dlubal ofrece la herramienta Geo-Zone, un servicio en línea que proporciona datos precisos y actualizados sobre velocidades del viento, cargas de nieve y actividad sísmica para cualquier ubicación. Usando esta herramienta, disponible en el sitio web de Dlubal (enlace a continuación), los ingenieros pueden determinar rápidamente las cargas ambientales relevantes para su proyecto, asegurando flujos de trabajo de diseño eficientes y seguros.

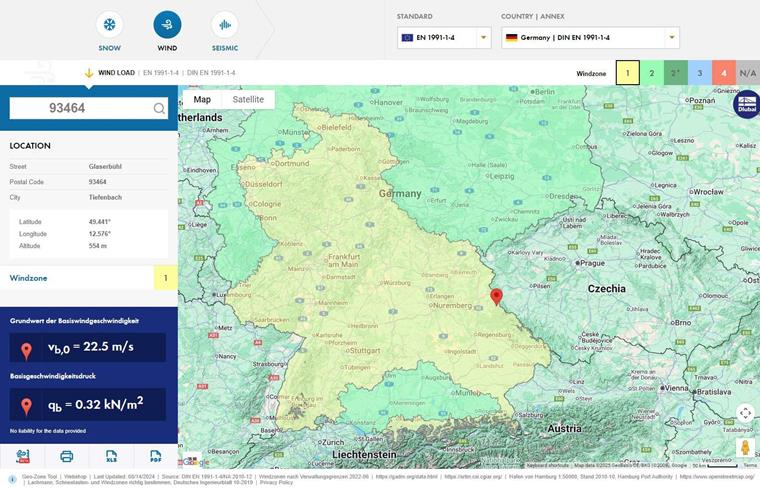

Después de ingresar la ubicación del proyecto—mediante código postal, nombre de la localidad o entrada directa en el mapa—la herramienta proporciona toda la información necesaria (Imagen 1). Por ejemplo, para determinar las cargas de viento para un sistema fotovoltaico, simplemente:
- Acceda a la herramienta Geo-Zone en el sitio web de Dlubal.
- Ingrese los datos de ubicación mediante el código postal, ciudad o coordenadas GPS.
- Recupere los datos de viento, como los valores de velocidad básica del viento para periodos de retorno de 50 o 100 años.
Además del uso manual, la herramienta ofrece un servicio web (API) para una integración perfecta en programas externos. Esto es especialmente útil para proyectos como paneles solares para edificios industriales o sistemas de energía solar industrial a mayor escala, donde la precisión y la eficiencia son cruciales.
Integración con RFEM 6 y RSTAB 9 para diseño estructural

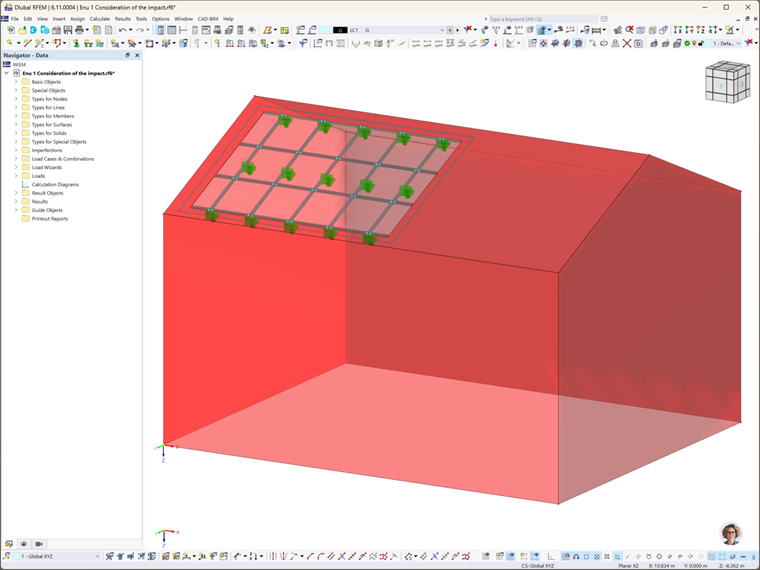

Además de la plataforma en línea, los programas de análisis estructural de Dlubal RFEM 6 y RSTAB 9 también integran directamente la herramienta Geo-Zone, haciendo que el proceso de análisis y diseño sea aún más eficiente. Para ilustrar mejor esto, consideremos el ejemplo de un sistema fotovoltaico montado en el techo de un edificio, como se muestra en la Imagen 2.
1. Recuperación de datos de carga de viento con la herramienta Geo-Zone

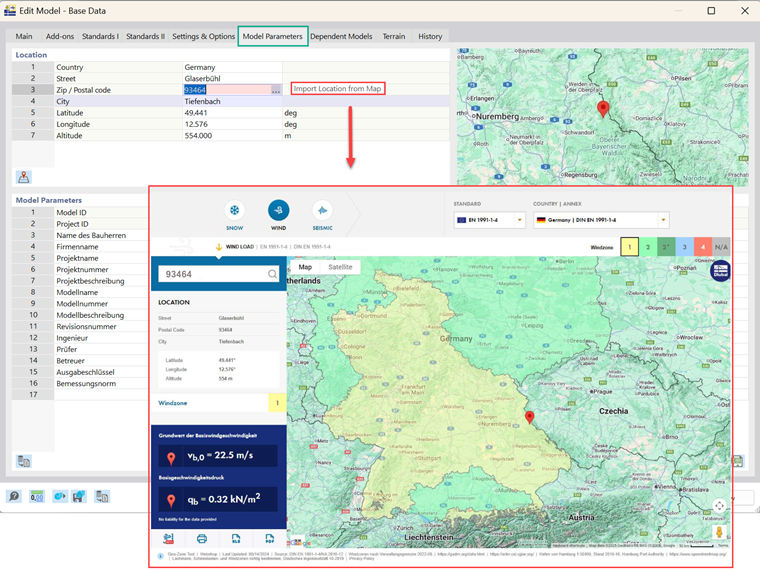

El proceso comienza abriendo el modelo en RFEM 6 y navegando al diálogo Base de Datos – Parámetros del Modelo. Aquí, puedes ingresar la ubicación del edificio donde se instalará el sistema fotovoltaico (Imagen 3). Una vez hecho esto, el software recupera automáticamente todos los datos de carga necesarios para esa región específica. Esta conexión directa entre el programa y la herramienta Geo-Zone ahorra a los ingenieros la tediosa tarea de importar manualmente o verificar datos externos, asegurando que el diseño se base en condiciones precisas y específicas de la ubicación.
2. Generación de carga de viento con el Asistente de Cargas

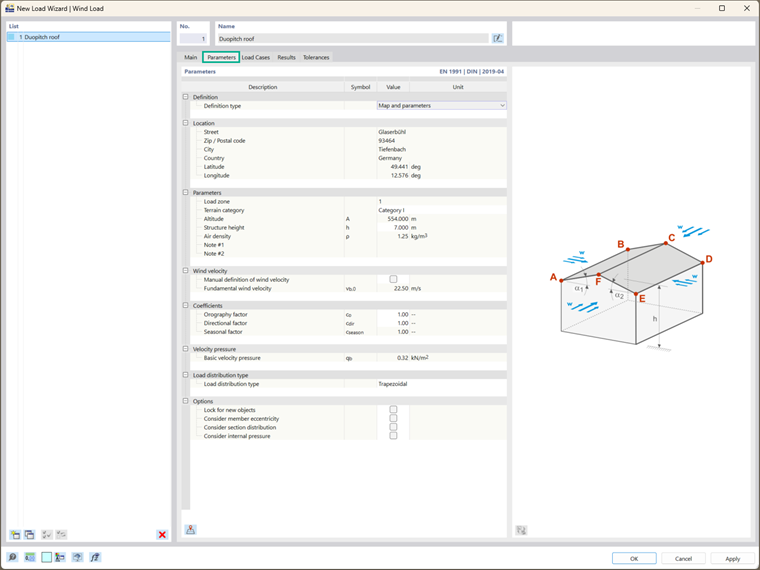

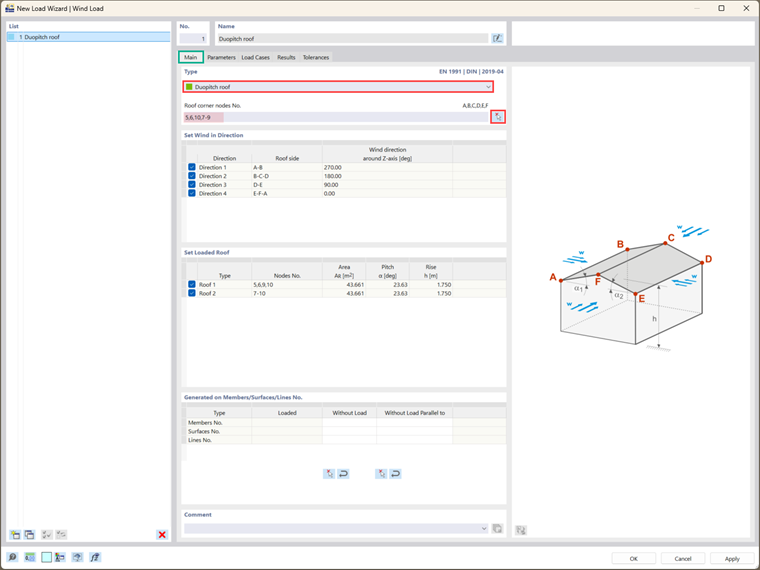

El siguiente paso es definir la carga de viento en sí, lo cual RFEM 6 simplifica considerablemente con la ayuda del Asistente de Cargas. Para nuestro ejemplo, estamos trabajando con un techo a dos aguas. Al simplemente seleccionar el tipo de techo e indicar los nodos de esquina relevantes en el modelo (Imagen 4), el programa reconocerá automáticamente la geometría del techo, incluyendo detalles como área, inclinación y altura. En esta etapa, los parámetros de carga de viento recuperados de la herramienta Geo-Zone se incluyen automáticamente, por lo que no hay necesidad de ajustes manuales adicionales (Imagen 5).
3. Asignación de cargas de viento a los casos de carga

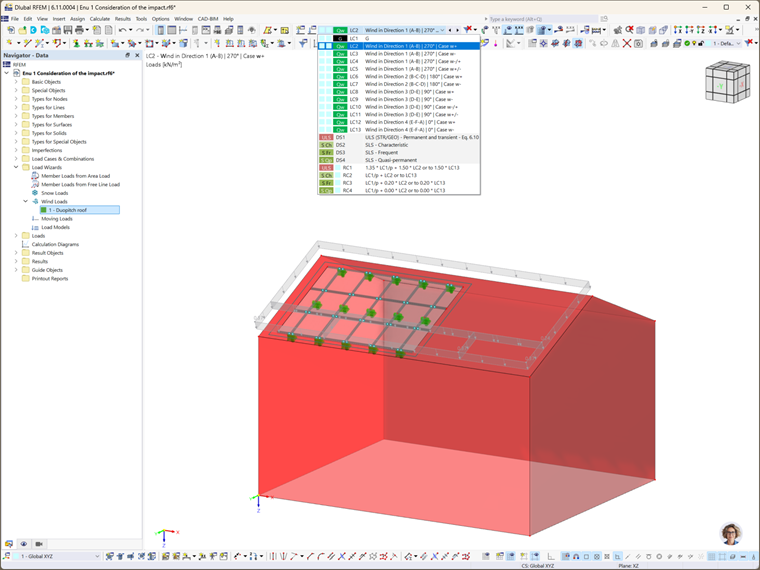

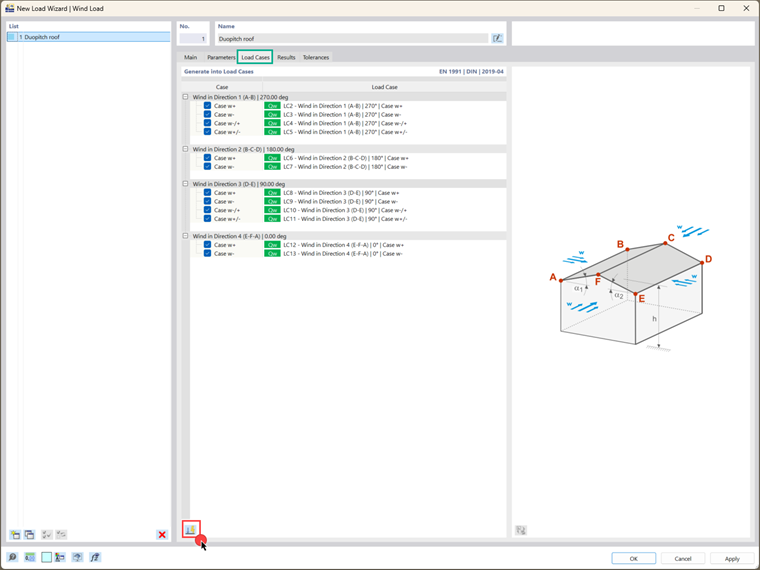

Finalmente, la carga generada puede asignarse directamente a los casos de carga apropiados en el modelo (Imágenes 6 y 7). Esta función no solo asegura la consistencia en los datos, sino que también ahorra una cantidad significativa de tiempo. Luego puedes continuar con el proceso general de diseño estructural, confiando en que la carga de viento ha sido definida correctamente para la ubicación dada.
De esta manera, la integración de la herramienta Geo-Zone en RFEM 6 y RSTAB 9 transforma lo que de otro modo podría ser una tarea compleja y que consume tiempo en un flujo de trabajo sencillo. Al combinar la recuperación automática de cargas con herramientas de modelado intuitivas, los ingenieros pueden enfocarse en analizar y optimizar el rendimiento estructural de la instalación solar en lugar de gastar tiempo valioso en la recopilación de datos.
Conclusión: Diseño estructural fiable para sistemas fotovoltaicos y proyectos de energía solar industrial
La herramienta Geo-Zone de Dlubal es un recurso invaluable para ingenieros que trabajan en el futuro de la industria de la energía solar. Al proporcionar datos completos sobre cargas de viento, nieve y sísmicas, permite diseños seguros y eficientes para proyectos que van desde pequeños paneles de techo hasta grandes sistemas de energía solar industrial.
Cuando se utiliza junto con RFEM 6 o RSTAB 9, la herramienta Geo-Zone no solo mejora la eficiencia, sino que también aumenta la seguridad y fiabilidad en el diseño estructural solar. Con datos precisos y específicos de carga para cada ubicación, los ingenieros pueden diseñar con confianza sistemas fotovoltaicos que funcionen de manera óptima bajo las condiciones locales. En última instancia, esto asegura que las instalaciones, ya sea en techos residenciales o paneles solares para edificios industriales, contribuyan al éxito y sostenibilidad a largo plazo de los proyectos de energía renovable.
