Kluczowe Obciążenia Środowiskowe Wpływające na Systemy Fotowoltaiczne
Podczas projektowania systemów fotowoltaicznych, szczególnie tych montowanych na dachach lub zintegrowanych z dużymi projektami, jednym z najważniejszych czynników do rozważenia jest zrozumienie obciążeń środowiskowych, którym muszą sprostać. Te obciążenia zazwyczaj obejmują siły wiatru, śniegu i sejsmiczne, które znacznie różnią się w zależności od lokalizacji geograficznej systemu. Dla inżynierów, dokładna ocena tych sił jest niezbędna, aby zapewnić długoterminowe bezpieczeństwo, stabilność i niezawodność instalacji słonecznej.
Dokładne określenie tych obciążeń nie jest prostym zadaniem, ponieważ wymaga uwzględnienia wielu zmiennych wpływanych przez lokalne warunki pogodowe, teren i inne czynniki zewnętrzne. Na przykład, ciśnienie wiatru na system fotowoltaiczny silnie zależy od prędkości wiatru, kierunku i geometrii dachu. Nagromadzenie śniegu może się różnić w zależności od regionalnego klimatu i rodzaju śniegu, podczas gdy obciążenia sejsmiczne są określane przez lokalną aktywność sejsmiczną. Wszystkie te czynniki muszą być starannie uwzględnione w procesie projektowania konstrukcyjnego.
Dlaczego Obciążenie Wiatrowe Ma Znaczenie w Przyszłości Przemysłu Energii Słonecznej
Obciążenie wiatrowe jest jedną z najważniejszych sił wpływających na wydajność i bezpieczeństwo paneli słonecznych. W miarę jak przyszłość przemysłu energii słonecznej nadal się rozwija, instalacje stają się większe i bardziej zróżnicowane, począwszy od małych dachów mieszkalnych po rozległe przemysłowe systemy energii słonecznej. W każdym z tych przypadków, wiatr stanowi stałe wyzwanie. Silne podmuchy, turbulentny przepływ wokół budynków i ekstremalne zjawiska burzowe mogą generować znaczne unoszenie i nacisk na panele fotowoltaiczne, potencjalnie zagrażając ich stabilności, jeśli nie zostaną odpowiednio uwzględnione.
Wykorzystanie narzędzia Geo-Zone Dlubal do dokładnych danych o obciążeniach
Aby pomóc inżynierom sprostać tym wyzwaniom, Dlubal oferuje narzędzie Geo-Zone, usługę online, która dostarcza precyzyjnych i aktualnych danych dotyczących prędkości wiatru, obciążeń śniegiem i aktywności sejsmicznej dla dowolnej lokalizacji. Korzystając z tego narzędzia, dostępnego na stronie Dlubal (link poniżej), inżynierowie mogą szybko określić odpowiednie obciążenia środowiskowe dla swojego projektu, zapewniając wydajne i bezpieczne przepływy projektowe.

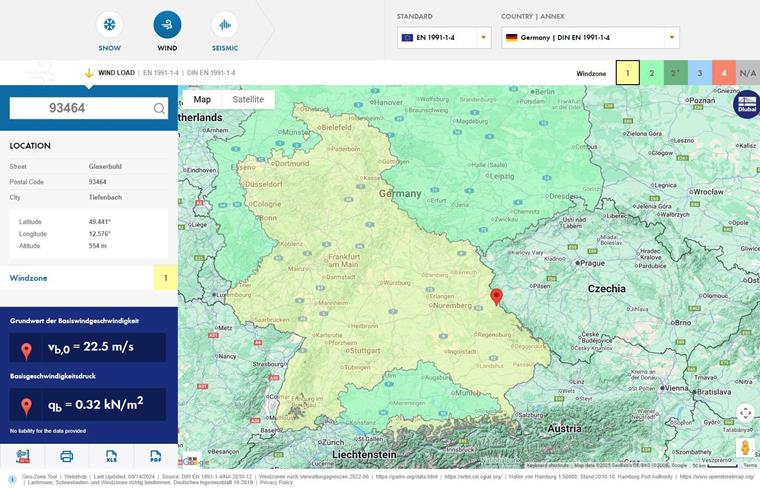

Po wprowadzeniu lokalizacji projektu—za pomocą kodu pocztowego, nazwy miasta lub bezpośredniego wprowadzenia na mapie—narzędzie dostarcza wszystkich niezbędnych informacji (Obraz 1). Na przykład, aby określić obciążenia wiatrem dla systemu fotowoltaicznego, wystarczy:
- Dostęp do narzędzia Geo-Zone na stronie Dlubal.
- Wprowadź dane lokalizacyjne za pomocą kodu pocztowego, miasta lub współrzędnych GPS.
- Odzyskaj dane wiatrowe, takie jak podstawowe wartości prędkości wiatru dla 50- lub 100-letnich okresów powrotu.
Oprócz ręcznego użycia, narzędzie oferuje usługę internetową (API) do płynnej integracji z zewnętrznymi programami. Jest to szczególnie przydatne w projektach takich jak panele słoneczne dla budynków przemysłowych lub większe przemysłowe systemy energii słonecznej, gdzie dokładność i wydajność są kluczowe.
Integracja z RFEM 6 i RSTAB 9 do projektowania konstrukcyjnego

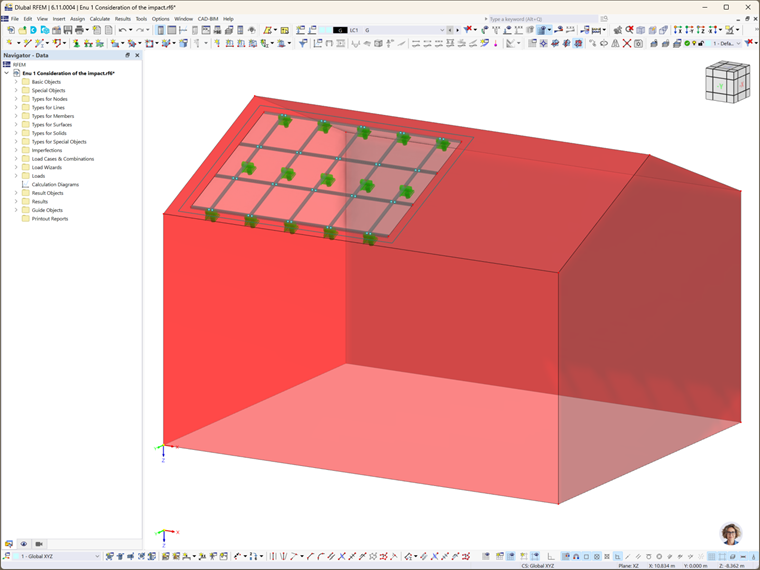

Oprócz platformy online, programy do analizy konstrukcyjnej Dlubal RFEM 6 i RSTAB 9 również integrują narzędzie Geo-Zone bezpośrednio, co czyni proces analizy i projektowania jeszcze bardziej wydajnym. Aby lepiej to zilustrować, rozważmy przykład systemu fotowoltaicznego zamontowanego na dachu budynku, jak pokazano na Obrazie 2.
1. Pobieranie danych o obciążeniu wiatrem za pomocą narzędzia Geo-Zone

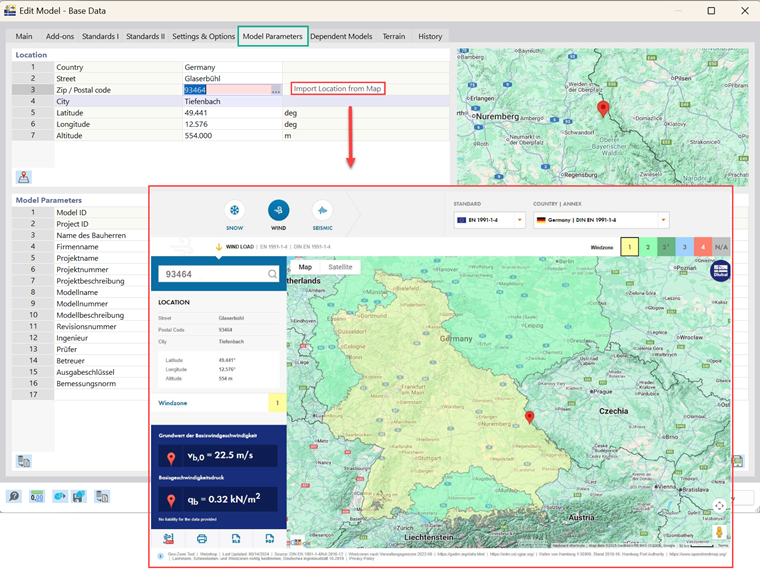

Proces rozpoczyna się od otwarcia modelu w RFEM 6 i przejścia do dialogu Parametry Modelu – Dane Podstawowe. Tutaj można wprowadzić lokalizację budynku, na którym system fotowoltaiczny ma zostać zainstalowany (Obraz 3). Po wykonaniu tego kroku, oprogramowanie automatycznie pobiera wszystkie niezbędne dane o obciążeniach dla danego regionu. To bezpośrednie połączenie między programem a narzędziem Geo-Zone oszczędza inżynierom konieczności ręcznego importu lub sprawdzania danych zewnętrznych, zapewniając, że projekt jest oparty na dokładnych i specyficznych dla lokalizacji warunkach.
2. Generowanie obciążenia wiatrem za pomocą kreatora obciążenia

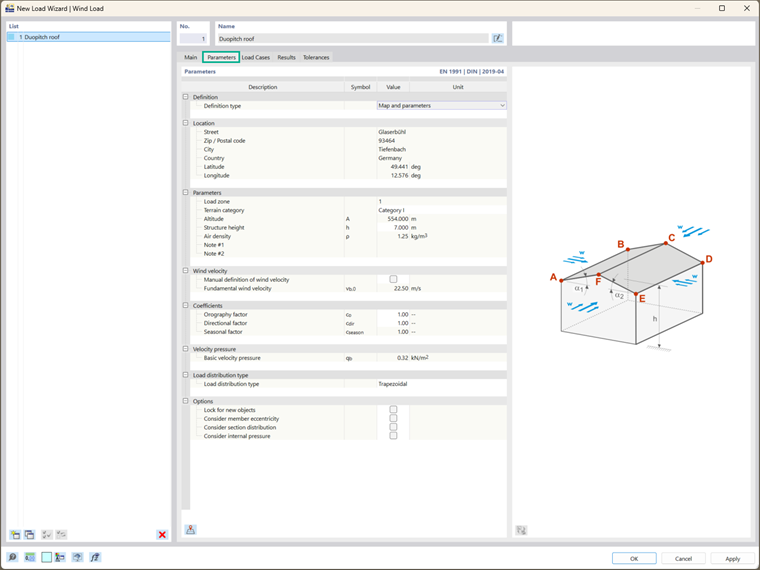

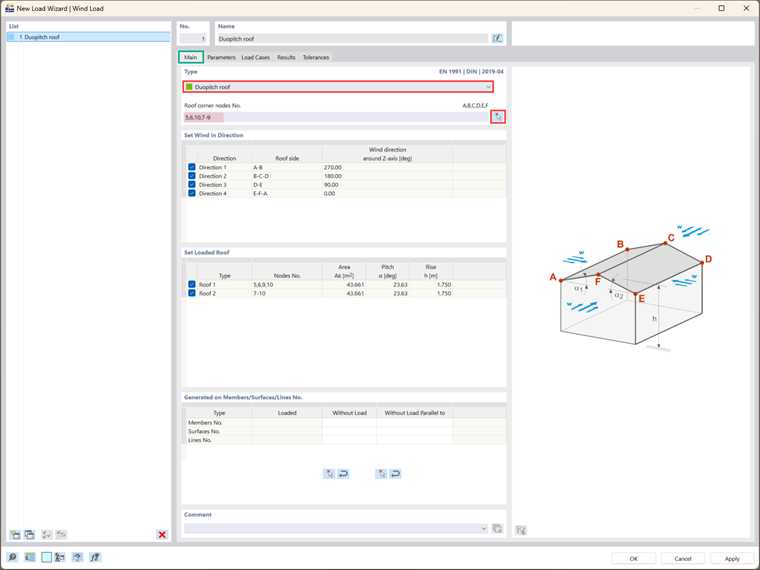

Kolejnym krokiem jest zdefiniowanie samego obciążenia wiatrem, co RFEM 6 znacznie upraszcza dzięki kreatorowi obciążenia. W naszym przykładzie pracujemy z dachem dwuspadowym. Poprzez proste wybranie typu dachu i wskazanie odpowiednich narożników w modelu (Obraz 4), program automatycznie rozpoznaje geometrię dachu, w tym takie szczegóły jak powierzchnia, nachylenie i wysokość. Na tym etapie parametry obciążenia wiatrem odzyskane z narzędzia Geo-Zone są automatycznie uwzględniane, więc nie ma potrzeby dodatkowych ręcznych dostosowań (Obraz 5).
3. Przypisywanie obciążeń wiatrowych do przypadków obciążeń

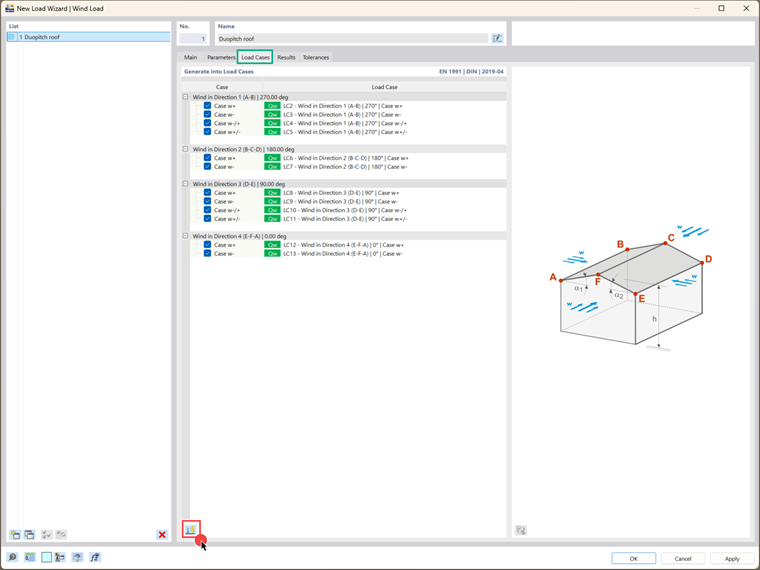

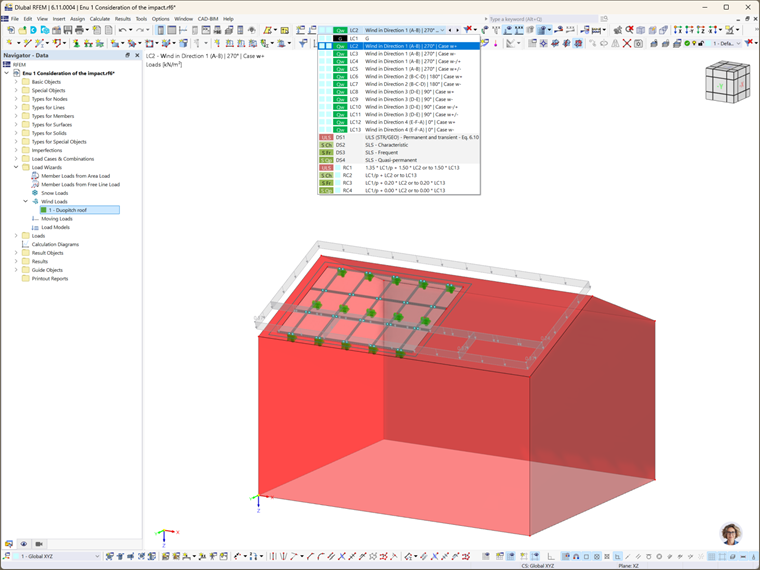

W końcu wygenerowane obciążenie można przypisać bezpośrednio do odpowiednich przypadków obciążeń w modelu (Obrazy 6 i 7). Ta funkcja nie tylko zapewnia spójność danych, ale także oszczędza znaczną ilość czasu. Można wtedy kontynuować ogólny proces projektowania konstrukcyjnego, będąc pewnym, że obciążenie wiatrem zostało prawidłowo zdefiniowane dla danej lokalizacji.
W ten sposób integracja narzędzia Geo-Zone z RFEM 6 i RSTAB 9 przekształca to, co mogłoby być skomplikowanym i czasochłonnym zadaniem, w prosty przepływ pracy. Łącząc automatyczne pobieranie obciążeń z intuicyjnymi narzędziami modelowania, inżynierowie mogą skupić się na analizowaniu i optymalizacji wydajności konstrukcyjnej instalacji słonecznej, zamiast tracić cenny czas na zbieranie danych.
Wnioski: Niezawodne Projektowanie Konstrukcyjne dla Systemów Fotowoltaicznych i Przemysłowych Projektów Energii Słonecznej
Narzędzie Geo-Zone firmy Dlubal jest nieocenionym zasobem dla inżynierów pracujących nad przyszłością przemysłu energii słonecznej. Dostarczając kompleksowe dane dotyczące wiatru, śniegu i obciążeń sejsmicznych, umożliwia bezpieczne i wydajne projektowanie projektów od małych paneli dachowych po duże przemysłowe systemy energii słonecznej.
Kiedy używane razem z RFEM 6 lub RSTAB 9, narzędzie Geo-Zone nie tylko poprawia wydajność, ale także zwiększa bezpieczeństwo i niezawodność w projektowaniu konstrukcyjnym solarnym. Dzięki precyzyjnym, specyficznym dla lokalizacji danym o obciążeniach, inżynierowie mogą z pewnością projektować systemy fotowoltaiczne, które działają optymalnie w lokalnych warunkach. Ostatecznie, to zapewnia, że instalacje — czy to dachów mieszkalnych, czy panele słoneczne dla budynków przemysłowych — przyczyniają się do długoterminowego sukcesu i zrównoważonego rozwoju projektów związanych z energią odnawialną.
